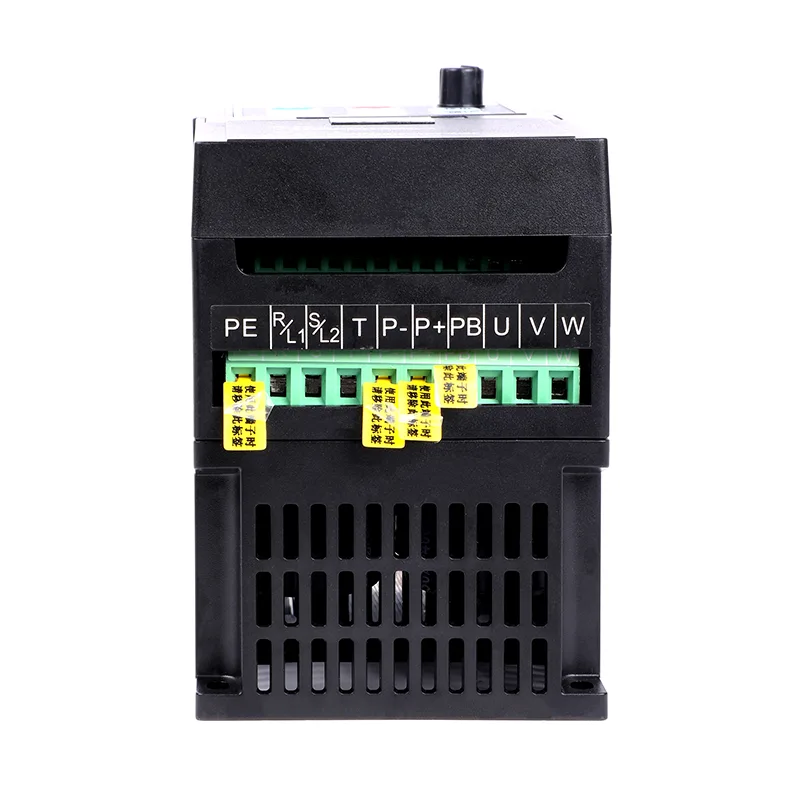

15HP 11kw VFD फ्रिक्वेन्सी ड्राइव्ह पंप VFD

मुख्य वैशिष्ट्यांमध्ये उच्च ओव्हरलोड क्षमता, हार्मोनिक कमी करण्यासाठी अंगभूत डीसी अणुभट्टी, एकाधिक संप्रेषण इंटरफेस आणि कॉन्फिगर करण्यायोग्य I/O विस्तार यांचा समावेश आहे. प्रबलित कूलिंग सिस्टमसह हेवी-ड्यूटी संलग्नक उच्च-तापमान औद्योगिक वातावरणात विश्वसनीय ऑपरेशन सुनिश्चित करते.

बुद्धिमान संरक्षण वैशिष्ट्यांसह ऊर्जा-बचत क्षमता एकत्र करून, CSIVEI 15HP 11kw VFD फ्रिक्वेन्सी ड्राइव्ह पंप VFD मोठ्या-पॉवर अनुप्रयोगांसाठी सिस्टम अपटाइम आणि ऑपरेशनल कार्यक्षमता वाढवते.

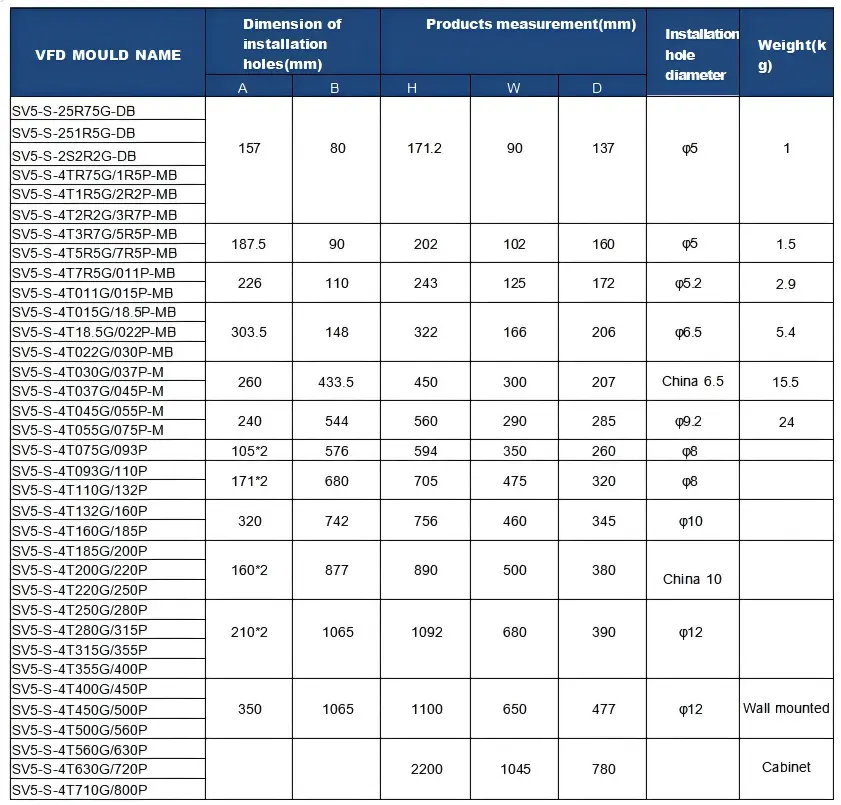

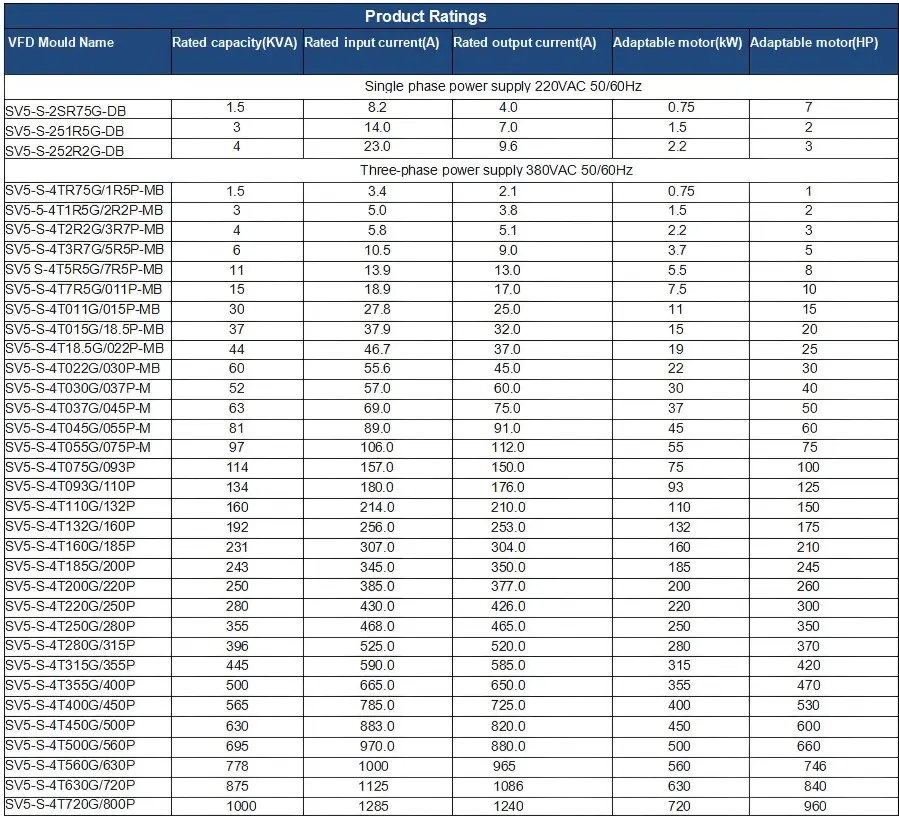

कोर पॅरामीटर्स आणि तपशील

ठराविक अनुप्रयोग

CSIVEI 15HP 11kw VFD फ्रिक्वेन्सी ड्राइव्ह पंप VFD सतत ऑपरेशनची आवश्यकता असलेल्या अवजड औद्योगिक उपकरणांसाठी मजबूत कार्यप्रदर्शन देते:

●  मोठे पंप – मुख्य पाणीपुरवठा पंप, औद्योगिक कूलिंग पंप

●  औद्योगिक पंखे – खाण वायुवीजन, सिमेंट प्लांट पंखे, धूळ गोळा करणारे

● कंप्रेसर – मोठे एअर कंप्रेसर, नायट्रोजन कंप्रेसर

●  मिक्सर – काँक्रीट मिक्सर, रासायनिक अणुभट्ट्या, लगदा मिक्सर

●  सेंट्रीफ्यूज – साखरेचे अपकेंद्रित्र, तेल सेंट्रीफ्यूज, डिकेंटर

प्रबलित कूलिंग आणि हार्मोनिक शमन वैशिष्ट्यांसह, ते कठोर वातावरणात विश्वसनीय ऑपरेशन सुनिश्चित करते.

मजबूत संरक्षण आणि विश्वसनीयता

मागणी असलेल्या औद्योगिक वातावरणाचा सामना करण्यासाठी तयार केलेली, CSIVEI VFD मालिका सतत ऑपरेशन आणि विस्तारित सेवा आयुष्य सुनिश्चित करण्यासाठी एकाधिक संरक्षण यंत्रणा समाविष्ट करते.

सर्वसमावेशक मोटर संरक्षण - एकात्मिक संरक्षणामध्ये ओव्हर-व्होल्टेज, अंडर-व्होल्टेज, ओव्हर-करंट, अति-तापमान, फेज लॉस आणि शॉर्ट सर्किट संरक्षण समाविष्ट आहे. ड्राइव्ह आणि कनेक्टेड मोटर या दोहोंचे नुकसान टाळण्यासाठी ड्राइव्ह आपोआप ट्रिप करते किंवा आउटपुट मर्यादित करते.

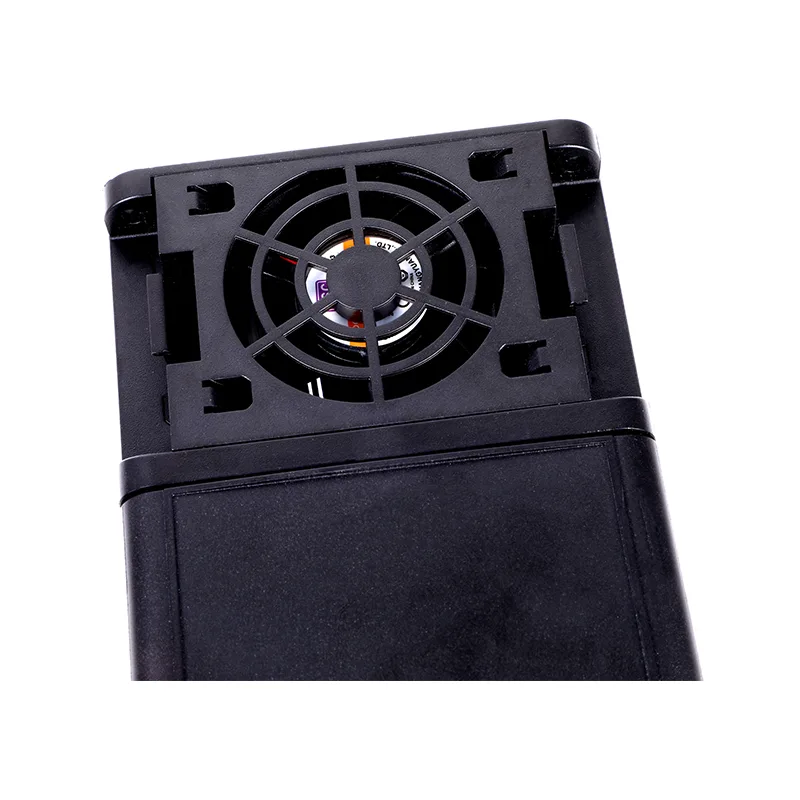

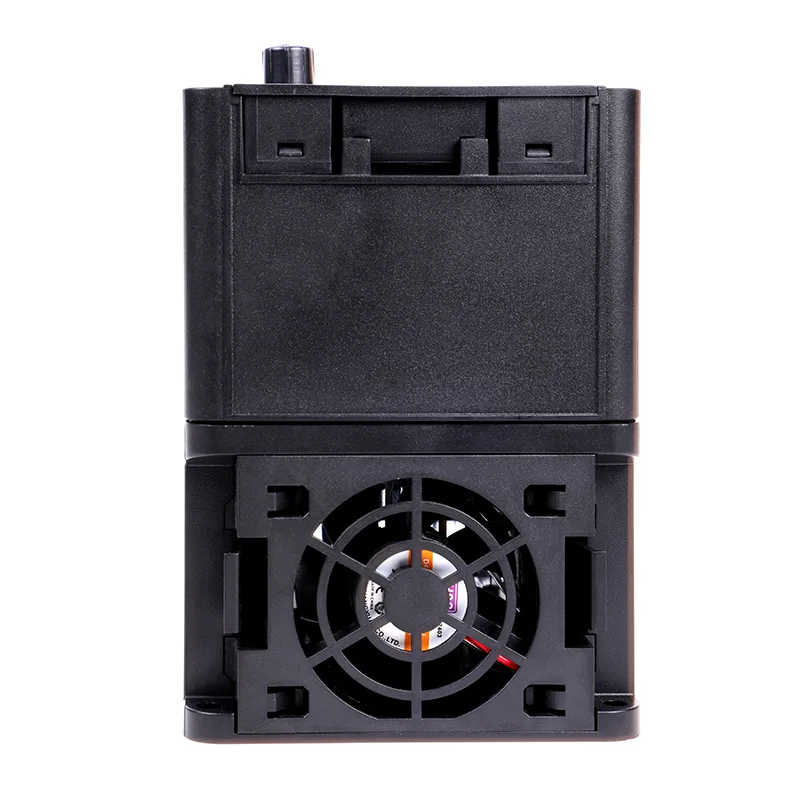

थर्मल मॅनेजमेंट - इंटेलिजेंट फॅन कंट्रोल अंतर्गत तापमान आणि लोड स्थितीवर आधारित कूलिंग समायोजित करते, आवाज कमी करते आणि फॅनचे आयुष्य वाढवते. हाय-पॉवर मॉडेल्समध्ये वर्धित थर्मल डिसिपेशनसाठी प्रबलित हीटसिंक डिझाइन असतात.

पर्यावरण संरक्षण - नियंत्रण पॅनेलच्या स्थापनेसाठी योग्य मानक IP20 संलग्नक. ऐच्छिक IP40/IP54/IP66 एन्क्लोजर धूळयुक्त, दमट किंवा वॉश-डाउन वातावरणातील अनुप्रयोगांसाठी उपलब्ध आहेत. पीसीबीवरील कॉन्फॉर्मल कोटिंग ओलावा आणि दूषित घटकांपासून अतिरिक्त संरक्षण प्रदान करते.

अंगभूत EMC फिल्टर - निवडलेल्या मॉडेल्समध्ये एकात्मिक इलेक्ट्रोमॅग्नेटिक कंपॅटिबिलिटी फिल्टरचा समावेश आहे, CE आणि इतर EMC मानकांचे पालन सुलभ करणे आणि स्थापना खर्च कमी करणे.

वारंवार विचारले जाणारे प्रश्न

व्ही/एफ कंट्रोल आणि वेक्टर कंट्रोलमध्ये काय फरक आहे?

V/F नियंत्रण एक निश्चित व्होल्टेज-टू-फ्रिक्वेंसी गुणोत्तर ठेवते. पंखे, पंप आणि सामान्य ऍप्लिकेशन्ससाठी हे ठीक आहे जेथे अचूक वेग नियंत्रण गंभीर नाही. व्हेक्टर कंट्रोल फ्लक्स आणि टॉर्क वेगळे करते ज्यामुळे तुम्ही त्यांना स्वतंत्रपणे नियंत्रित करू शकता—जे तुम्हाला उच्च प्रारंभिक टॉर्क (0.5Hz वर 150% पर्यंत) आणि चांगली गती अचूकता देते. सेन्सरलेस वेक्टरला एन्कोडरची आवश्यकता नाही; क्लोज्ड-लूप वेक्टर करतो, आणि ते गती अचूकतेला ०.१% वर ढकलते. बऱ्याच CSIVEI ड्राइव्हस् दोघांनाही सपोर्ट करतात, त्यामुळे तुम्ही तुमच्या ऍप्लिकेशनला बसेल ते निवडू शकता.

मी माझ्या मोटरसाठी योग्य VFD कसा निवडू?

विचारात घेण्यासारख्या काही गोष्टी:

●  मोटर पॉवर—VFD मोटार रेटिंगशी जुळले पाहिजे किंवा थोडे मोठे असावे.

● इनपुट व्होल्टेज—सिंगल-फेज 230V किंवा थ्री-फेज 400V, ते तुमच्या पुरवठ्याशी जुळत असल्याची खात्री करा.

●  लोड प्रकार—कन्व्हेयर किंवा एक्स्ट्रूडर्स सारख्या स्थिर टॉर्क लोडसाठी सामान्यतः 100-120% मोटर पॉवरवर VFD आकाराची आवश्यकता असते. पंखे आणि पंपांसारखे परिवर्तनीय टॉर्क लोड अनेकदा मोटार पॉवरशी जुळणारे VFD वापरू शकतात, तसेच तुम्हाला ऊर्जा बचत मिळते.

●  वातावरण—धूळयुक्त, दमट किंवा बाहेरील स्थानांसाठी, उच्च IP रेटिंगसाठी जा (IP40, IP54, IP66) किंवा ड्राइव्हला संरक्षित एन्क्लोजरमध्ये ठेवा.

●  संवाद—तुम्हाला PLC किंवा SCADA शी बोलायचे असल्यास, ड्राइव्ह तुमच्या प्रोटोकॉलला सपोर्ट करत आहे का ते तपासा (Modbus RTU मानक आहे; Profibus, Ethernet/IP, इ. पर्यायी आहेत).

●  तुम्हाला दुसरे मत हवे असल्यास CSIVEI कडे आकाराचे साधन आणि तंत्रज्ञान समर्थन देखील आहे.

मी थ्री-फेज मोटरसह सिंगल-फेज इनपुट VFD वापरू शकतो का?

होय. CSIVEI चे सिंगल-फेज 230V ड्राइव्ह मोटरला सिंगल-फेज इनपुट आणि आउटपुट थ्री-फेज पॉवर घेतात. जेव्हा फक्त सिंगल-फेज पॉवर उपलब्ध असते तेव्हा हा एक सामान्य सेटअप असतो परंतु तुम्हाला थ्री-फेज मोटरची कार्यक्षमता आणि विश्वासार्हता हवी असते. फक्त मोटरचा व्होल्टेज ड्राइव्हच्या आउटपुट-230V थ्री-फेजशी जुळत असल्याची खात्री करा.

मला बाह्य ब्रेकिंग रेझिस्टरची आवश्यकता आहे का?

ते अवलंबून आहे. जर तुम्हाला जलद गती कमी होण्याची गरज असेल किंवा लोडमध्ये जास्त जडत्व असेल — जसे सेंट्रीफ्यूज, क्रेन, होइस्ट किंवा वाइंडर — तर होय, तुम्हाला एक आवश्यक असेल. अंतर्गत ब्रेकिंग युनिट असलेल्या ड्राइव्हवर, रेझिस्टर ओव्हर-व्होल्टेज फॉल्ट टाळण्यासाठी आणि थांबण्याची वेळ कमी करण्यासाठी पुनर्जन्म ऊर्जा हाताळते. मंद गतीने पंखे आणि पंपांसाठी, तुम्ही सहसा ते वगळू शकता.

कोणते संप्रेषण प्रोटोकॉल समर्थित आहेत?

सर्व CSIVEI ड्राइव्हस् मानक म्हणून RS485 पेक्षा जास्त Modbus RTU सह येतात. Profibus DP, Profinet, Ethernet/IP, CANopen आणि DeviceNet साठी पर्यायी मॉड्यूल उपलब्ध आहेत. हे तुम्हाला रिमोट मॉनिटरिंग, पॅरामीटर बदल आणि केंद्रीकृत नियंत्रणासाठी प्रमुख PLC आणि SCADA सिस्टीमसह एकत्रित करू देतात.

मी प्रथमच ड्राइव्ह कसा सेट करू?

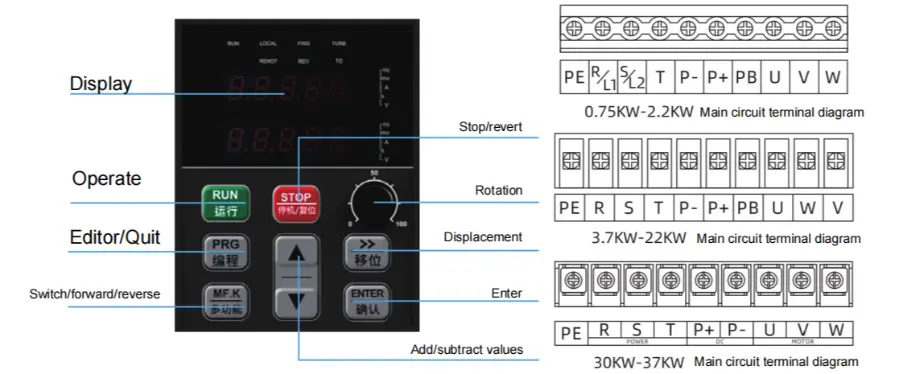

CSIVEI ड्राइव्हस्मध्ये क्विक स्टार्ट विझार्ड आहे जो तुम्हाला काही मिनिटांत आवश्यक गोष्टींमधून मार्गदर्शन करतो:

मोटर नेमप्लेट डेटा (पॉवर, व्होल्टेज, करंट, वारंवारता, RPM) एंटर करा, ॲप्लिकेशन मॅक्रो (फॅन/पंप, कन्व्हेयर, कॉन्स्टंट टॉर्क) निवडा, एक्सेल आणि डिसेल वेळा सेट करा, वारंवारता स्रोत (कीपॅड, ॲनालॉग इनपुट, कम्युनिकेशन) निवडा आणि मोटर नियंत्रण ऑप्टिमाइझ करण्यासाठी ऑटो-ट्यूनिंग चालवा. मॅन्युअलमध्ये सर्व तपशील आहेत, आणि कीपॅड काढता येण्याजोगा आहे त्यामुळे तुम्ही ते आवश्यक असल्यास दूरस्थपणे ऑपरेट करू शकता.

ड्राइव्हमध्ये कोणते संरक्षण तयार केले आहे?

CSIVEI ड्राइव्हमध्ये संरक्षणांचा एक घन संच समाविष्ट आहे: ओव्हर-व्होल्टेज, अंडर-व्होल्टेज, ओव्हर-करंट, शॉर्ट सर्किट, जास्त-तापमान (हीटसिंक), इनपुट किंवा आउटपुटवरील फेज लॉस आणि मोटर ओव्हरलोड (इलेक्ट्रॉनिक थर्मल ओव्हरलोड, I²t). हे गोष्टी विश्वसनीयरित्या चालू ठेवण्यास आणि उपकरणांचे आयुष्य वाढविण्यात मदत करतात.

मी एका VFD मधून अनेक मोटर्स चालवू शकतो का?

होय, तुम्ही एकाच ड्राइव्हवरून समांतर अनेक मोटर्स चालवू शकता, जोपर्यंत: एकूण वर्तमान ड्रॉ ड्राइव्हच्या आउटपुट रेटिंगमध्ये राहतो, प्रत्येक मोटरचे स्वतःचे थर्मल ओव्हरलोड संरक्षण असते आणि तुम्ही V/F नियंत्रण वापरत आहात (मल्टी-मोटर सेटअपसाठी वेक्टर नियंत्रणाची शिफारस केलेली नाही). हे फॅन ॲरे, कन्व्हेयर सेक्शन किंवा पंप स्टेशनसाठी सामान्य आहे जिथे मोटर्स एकाच वेगाने धावतात.

मी सामान्य दोषांचे निवारण कसे करू?

द्रुत निदानासाठी ड्राइव्ह कीपॅडवर फॉल्ट कोड दर्शविते:

●  OC (ओव्हर-करंट) – शॉर्ट्स तपासा, मोटर वाइंडिंग समस्या किंवा एक्सेल वेळ खूप कमी आहे

●  OV (ओव्हर-व्होल्टेज) – ब्रेकिंग रेझिस्टर तपासा (वापरल्यास) किंवा कमी वेळ कमी करा

●  UV (अंडर-व्होल्टेज) – इनपुट पॉवर आणि वायरिंग तपासा

●  OH (अधिक-तापमान) – कूलिंग फॅन, सभोवतालचे तापमान आणि माउंटिंग क्लिअरन्स तपासा

●  OL (ओव्हरलोड) – मोटर लोड तपासा, एक्सेल वेळ वाढवा किंवा ड्राइव्हचा आकार वाढवा

मॅन्युअलमध्ये तपशीलवार चरणांसह पूर्ण दोष कोड सारणी आहे. अजूनही काही बंद असल्यास, CSIVEI टेक सपोर्ट मदत करू शकतो.

VFD ऊर्जा कशी वाचवते?

पंखे आणि पंपांसारख्या परिवर्तनीय टॉर्क लोडसाठी, पॉवर ॲफिनिटी नियमांचे पालन करते—ते वेगाच्या घनतेच्या प्रमाणात असते. 20% ने वेग कमी केल्याने उर्जेचा वापर अंदाजे 50% कमी होतो. ऑटोमॅटिक एनर्जी ऑप्टिमायझेशन (AEO) वैशिष्ट्य अतिरिक्त बचतीसाठी वास्तविक लोडशी जुळण्यासाठी व्होल्टेज कमी करते. स्लीप मोड कमी मागणी कालावधीत देखील मोटर बंद करतो, निष्क्रिय पॉवर ड्रॉ काढून टाकतो.

VFD चे सामान्य आयुर्मान काय आहे आणि मी ते कसे राखू शकतो?

योग्य स्थापना आणि परिस्थितीसह, VFD 10-15 वर्षे टिकू शकते. मुख्य देखभाल: बंदिस्त स्वच्छ ठेवा—धूळ जमा झाल्यामुळे कूलिंग कार्यक्षमता नष्ट होते; कूलिंग फॅन्स तपासा (सामान्यत: 3-7 वर्षे टिकतात; गोंगाट किंवा अयशस्वी झाल्यास बदला); डीसी बस कॅपेसिटरची तपासणी करा—ते वेळ आणि तपमानानुसार वयाने वाढतात—जर ड्राइव्ह दोन वर्षांहून अधिक काळ साठवली गेली असेल, तर पॉवर अप करण्यापूर्वी कॅप्स सुधारित करा; सभोवतालच्या तापमानाचे निरीक्षण करा; अधूनमधून कीपॅड किंवा बाह्य संचयनावर पॅरामीटर्सचा बॅकअप घ्या. दर 6-12 महिन्यांनी एक द्रुत तपासणी आश्चर्य टाळण्यास मदत करते.

मी VFD घराबाहेर किंवा वॉश-डाउन वातावरणात वापरू शकतो का?

मानक IP20 ड्राइव्ह स्वच्छ, कोरड्या पॅनेलमध्ये असणे आवश्यक आहे. बाहेरील किंवा कठोर वातावरणासाठी, CSIVEI उच्च IP रेटिंग ऑफर करते:

●  IP40 – कापड गिरण्या किंवा लाकूडकाम यांसारख्या धुळीच्या ठिकाणांसाठी चांगले

●  IP54/IP55 – धूळ घट्ट आणि स्प्लॅश-प्रूफ; आउटडोअर एन्क्लोजर आणि वॉश-डाउन क्षेत्रांसाठी कार्य करते

●  IP66 – पूर्णपणे धूळ घट्ट आणि शक्तिशाली वॉटर जेट्स हाताळते; अन्न प्रक्रिया, कार वॉश किंवा अतिरिक्त बंदिस्त न करता बाहेरच्या वापरासाठी उपयुक्त

●  संक्षारक वायू उपस्थित असल्यास, PCB वर कॉन्फॉर्मल कोटिंगची शिफारस केली जाते.

VFD वॉरंटी आणि तांत्रिक समर्थनासह येते का?

होय. CSIVEI ड्राइव्ह उत्पादनाच्या तारखेपासून (किंवा स्थापनेपासून 12 महिने, यापैकी जे नंतर असेल) मानक 18-महिन्यांच्या वॉरंटीसह येतात. गंभीर अनुप्रयोगांसाठी विस्तारित वॉरंटी पर्याय उपलब्ध आहेत. ग्लोबल टेक सपोर्ट ईमेल, फोन आणि ऑनलाइन संसाधनांद्वारे उपलब्ध आहे—वापरकर्ता पुस्तिका, अनुप्रयोग मार्गदर्शक आणि कॉन्फिगरेशन सॉफ्टवेअर सर्व समाविष्ट आहेत.

ग्राहक प्रकरण: औद्योगिक वायुवीजन चाहता

फर्निचर उत्पादन सुविधेसाठी त्याच्या धूळ संकलन प्रणालीसाठी अचूक वायुप्रवाह नियंत्रण आवश्यक असते. पंखे सतत पूर्ण वेगाने चालवणे अकार्यक्षम होते आणि त्यामुळे जास्त आवाज निर्माण झाला.

ऊत्तराची: मुख्य एक्झॉस्ट फॅनवर CSIVEI 18-30kW VFD स्थापित करण्यात आला होता, ज्यामध्ये पंख्याच्या गतीचे नियमन करण्यासाठी प्रेशर सेन्सर मॉनिटरिंग डक्ट प्रेशर आहे.

परिणाम:

●  धूळ गोळा करण्याच्या मागणीशी जुळण्यासाठी पंख्याची गती आपोआप समायोजित होते

● आंशिक लोड ऑपरेशन दरम्यान 45% ऊर्जा बचत

●  आवाज पातळी 12 dB ने कमी केली, कामाची परिस्थिती सुधारली

● फॅन बेअरिंग्ज आणि बेल्ट्सवर कमी यांत्रिक पोशाख

●  सिस्टम आता पर्यावरणीय अनुपालन आणि ऑपरेशनल कार्यक्षमता लक्ष्य दोन्ही पूर्ण करते.
