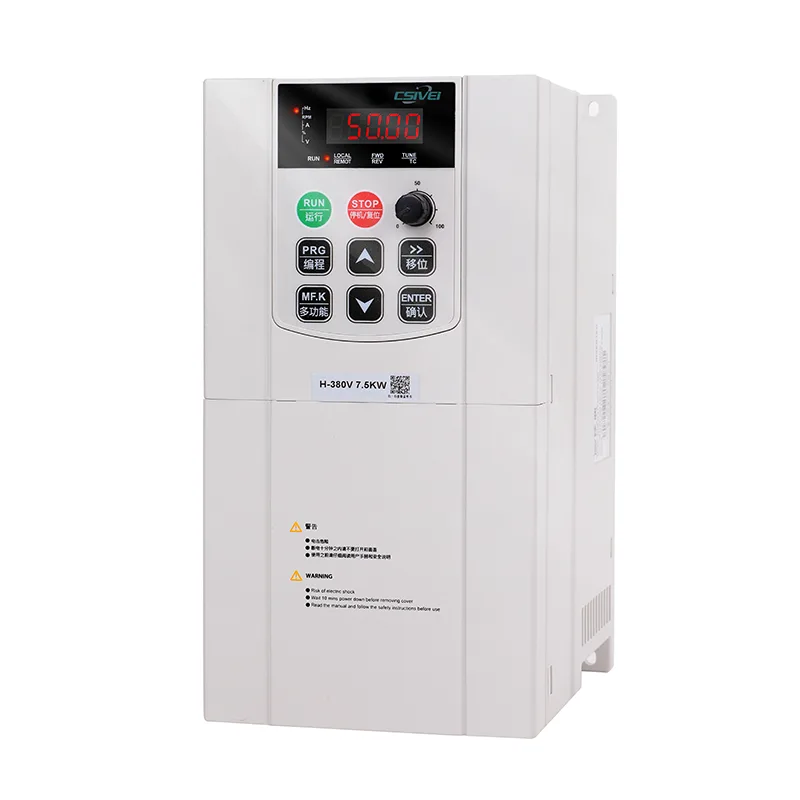

CSIVEI 4kw वॉटर पंप इन्व्हर्टर सोलर VFD हे मोठ्या सोलर वॉटर पंपिंग प्रकल्पांसाठी उच्च-कार्यक्षमतेचे समाधान आहे. खोल विहीर सबमर्सिबल पंप आणि बूस्टर स्टेशनसाठी डिझाइन केलेले, ते सेन्सरलेस वेक्टर नियंत्रणासह उच्च प्रारंभिक टॉर्क वितरीत करते. ड्राइव्ह आपोआप सोलर पॅनल व्होल्टेजवर आधारित आउटपुट वारंवारता समायोजित करते, दिवसभर जास्तीत जास्त पाण्याचा प्रवाह सुनिश्चित करते. सतत दाब, ड्राय-रन संरक्षण आणि फॉल्ट लॉग स्टोरेजसाठी अंगभूत PID. पर्यायी IP40 फिल्टरसह IP20 संलग्नक नियंत्रण कक्षांसाठी योग्य आहे. जीपीआरएस/4जी मॉड्यूलद्वारे रिमोट मॉनिटरिंगला सपोर्ट करते. CSIVEI सामुदायिक पाणीपुरवठा आणि मोठ्या प्रमाणावर शेतीसाठी विश्वसनीय, ऑफ-ग्रीड पंपिंग प्रदान करते.
| मॉडेल | 4kw वॉटर पंप इन्व्हर्टर सोलर VFD |
| इनपुट व्होल्टेज | AC,1PH,220V(-15%)~240V(+10%) |
| AC,3PH,380V(-15%)~440V(+10%) | |
| रेट केलेली वारंवारता | 50/60Hz |
| वारंवारता श्रेणी | ±5% (47.5~63Hz) |
| आउटपुट व्होल्टेज | 0-आउटपुट व्होल्टेज |
| आउटपुट वारंवारता | 0.1~500Hz |
| सर्वोच्च वारंवारता | वेक्टर नियंत्रण: 0 ~ 500Hz |
| V/F नियंत्रण: 0 ~ 500HZ | |
| वाहक वारंवारता | 0.8KHz~8KHz |
| लोड वैशिष्ट्यांनुसार वाहक वारंवारता स्वयंचलितपणे समायोजित केली जाऊ शकते | |
| इनपुट वारंवारता रिझोल्यूशन | डिजिटल सेटिंग: 0.01Hz |
| सिम्युलेशन सेटिंग: कमाल वारंवारता x ०.०२५% | |
| नियंत्रण पद्धत | SVC ओपन-लूप वेक्टर नियंत्रण |
| V/F ओपन-लूप गती नियंत्रण | |
| टॉर्क सुरू होत आहे | 0.5Hz/150%(SVC) |
| गती श्रेणी | 1:100(SVC) |
| गती स्थिरता अचूकता | ±0.5%(SVC) |
| ओव्हरलोड क्षमता | 150% रेटेड वर्तमान: 60s, 170% रेटेड वर्तमान: 12s, 190% रेटेड वर्तमान: 1.5s |
| टॉर्क वाढवा | स्वयंचलित टॉर्क बूस्ट; मॅन्युअल टॉर्क बूस्ट: 0.1% ~ 30.0% |
| V/F वक्र | तीन पद्धती: 1.रेखीय；2.मल्टीफोकल；3.पॉवर-प्रकार V/F वक्र |
| V/F पृथक्करण | 2 पद्धती: पूर्णपणे विभक्त; अर्ध-पृथक |
| प्रवेग आणि घसरण वक्र | रेखीय किंवा S-वक्र प्रवेग आणि घसरण पद्धती. 0.0 ~ 6500.0s च्या वेळेच्या श्रेणीसह दोन प्रकारचे प्रवेग आणि घसरण वेळा |
| डीसी ब्रेकिंग | DC ब्रेकिंग वारंवारता: 0.00Hz ~ कमाल वारंवारता |
| ब्रेकिंग वेळ: 0.0s~36.0s | |
| ब्रेक ऑपरेशन वर्तमान मूल्य: 0.0% ~ 100.0% | |
| जॉग कंट्रोल | जॉग वारंवारता श्रेणी: 0.00Hz ते कमाल वारंवारता. जॉग प्रवेग आणि घसरण वेळ: 0.0s ते 6500.0s |
| अंगभूत PID | हे सोयीस्करपणे प्रक्रिया नियंत्रण बंद-लूप नियंत्रण प्रणाली प्राप्त करू शकते |
| AVR | जेव्हा ग्रिड व्होल्टेज बदलतो तेव्हा ते आपोआप स्थिर आउटपुट व्होल्टेज राखू शकते. |
| टॉर्क मर्यादा आणि नियंत्रण | "एक्सकॅव्हेटर" वैशिष्ट्ये वारंवार ओव्हरकरंट ट्रिप टाळण्यासाठी ऑपरेशन दरम्यान टॉर्क स्वयंचलितपणे मर्यादित करतात |
पर्यावरणीय पुनर्संचयन प्रकल्पांसाठी, हा 4kw वॉटर पंप इन्व्हर्टर सोलर VFD वनीकरण, गवताळ प्रदेश पुनर्वसन आणि वाळवंटातील हरित पट्ट्यांसाठी शाश्वत जलस्रोत प्रदान करतो. ते भूगर्भातील पाणी उचलते किंवा रखरखीत प्रदेशातील झाडांची रोपे, झुडुपे आणि स्थानिक वनस्पतींना सिंचन करण्यासाठी पृष्ठभागावरील पाणी गोळा करते. सिस्टीम टाइमर किंवा मातीतील ओलावा सेन्सरसह पूर्णपणे स्वयंचलित केली जाऊ शकते, जेव्हा गरज असेल तेव्हाच पाणी वितरीत केले जाऊ शकते. त्याची विस्तृत इनपुट व्होल्टेज श्रेणी विविध कॉन्फिगरेशनच्या सौर ॲरे स्वीकारते, ज्यामुळे ते मोजणे सोपे होते. वाळवंटीकरण विरोधी पट्ट्यांमध्ये तैनात, रस्त्याच्या कडेला वृक्ष लागवड, खाण सुधारणे आणि वेटलँड पुनर्संचयित करणे, हे ड्राइव्ह अगदी दुर्गम ठिकाणीही, इंधन रसदशिवाय उच्च अपटाइम सुनिश्चित करते.
CSIVEI कारखान्याचे दर्जेदार 4kw वॉटर पंप इन्व्हर्टर सोलर VFD केंद्रापसारक आणि सबमर्सिबल पंप लोडसाठी ऑप्टिमाइझ केलेले सेन्सरलेस वेक्टर नियंत्रण वापरते. हे वितरित करते:
● उच्च प्रारंभ टॉर्क – 0.5Hz वर 150% पर्यंत, लांब शाफ्टसह खोल विहिर पंपांसाठी आवश्यक.
● स्थिर कमी-स्पीड ऑपरेशन – जेव्हा सौर उर्जा किरकोळ असते तेव्हा थांबणे प्रतिबंधित करते.
● स्वयंचलित पंप वक्र अनुकूलन – इष्टतम कार्यक्षमता राखण्यासाठी ड्राइव्ह पंपची हेड-फ्लो वैशिष्ट्ये शिकते.
● सतत दाब / स्थिर प्रवाह मोड – अंगभूत PID प्रेशर किंवा फ्लो सेन्सरकडून फीडबॅक स्वीकारतो, सौर चढउतारांची पर्वा न करता सेटपॉइंट राखतो.
● सॉफ्ट स्टार्ट आणि सॉफ्ट स्टॉप – पाण्याचा हातोडा, पाईपचा ताण आणि मोटर सर्ज करंट काढून टाकते.
हे अल्गोरिदम हे सुनिश्चित करतात की पंप संपूर्ण सौर दिवसात, पहाटेपासून दुपारपर्यंत, वारंवार ट्रिपिंग किंवा यांत्रिक धक्का न लावता सुरळीतपणे चालतो.
Q1: ड्राइव्ह "ड्राय-रन" दोष दर्शवितो परंतु विहिरीत पाणी आहे. काय चूक आहे?
A: ड्राय-रन सेन्सर (फ्लो स्विच, इलेक्ट्रोड किंवा प्रेशर सेन्सर) चुकीच्या पद्धतीने स्थापित किंवा कॅलिब्रेट केलेले असू शकते. सेन्सर वायरिंग तपासा आणि पंप स्टार्टअप दरम्यान खोट्या ट्रिप टाळण्यासाठी डिटेक्शन विलंब जास्त वेळ सेट करा (पॅरामीटर P.61). पंप प्रत्यक्षात बुडला आहे याची देखील पडताळणी करा – पाण्याची पातळी सेवनापेक्षा खाली गेली असावी.
Q2: ड्राइव्हमध्ये MPPT च्या पलीकडे ऊर्जा बचत मोड आहे का?
उ: होय. "ऑटो एनर्जी ऑप्टिमायझेशन" (AEO) वैशिष्ट्य पंप लोड हलके असताना मोटर व्होल्टेज कमी करते (उदा. कमी प्रवाहाची मागणी), आउटपुटवर परिणाम न करता उर्जेचा वापर 10-20% कमी करते. पॅरामीटर P.52 = 1 सक्षम करा.
Q3: मी ड्राइव्हवरून कोणता डेटा लॉग करू शकतो?
A: ड्राइव्ह दैनंदिन ऊर्जा उत्पन्न (kWh), पाण्याचे प्रमाण (m³), पंप रनटाइम (तास), फॉल्ट इव्हेंट्स आणि एकत्रित बेरीज नोंदवते. डेटा अंतर्गत मेमरीमध्ये संग्रहित केला जातो (गेल्या 30 दिवसात) आणि Modbus किंवा SD कार्ड (पर्यायी) द्वारे निर्यात केला जाऊ शकतो.
Q4: मला वेगळा पंप कंट्रोलर किंवा सॉफ्ट स्टार्टर हवा आहे का?
A: नाही. CSIVEI सोलर VFD सर्व नियंत्रण कार्ये एकत्रित करते: MPPT, व्हेरिएबल फ्रिक्वेन्सी ड्राइव्ह, पंप संरक्षण (ड्राय-रन, ओव्हरलोड, पाईप फुटणे), आणि सतत दबावासाठी पर्यायी PID. हे दोन्ही पंप कंट्रोलर आणि सॉफ्ट स्टार्टर्स पुनर्स्थित करते.
Q5: या ड्राइव्हला कोणत्या ग्राउंडिंग आवश्यकता आहेत?
A: योग्य ग्राउंडिंग महत्त्वपूर्ण आहे. कॉपर कंडक्टर वापरून ड्राईव्हच्या पीई टर्मिनलला समर्पित पृथ्वीशी कनेक्ट करा. तसेच सोलर पॅनल फ्रेम आणि पंप मोटर ग्राउंड करा. जमिनीवर अयशस्वी झाल्यामुळे विद्युत शॉक होऊ शकतो किंवा ड्राइव्ह खराब होऊ शकते.
इनडोअर माउंटिंग आवश्यक आहे- मानक IP20 एन्क्लोजर कंट्रोल रूम किंवा वेदरप्रूफ कॅबिनेटसाठी डिझाइन केलेले आहे. बाह्य वापरासाठी, पर्यायी IP54 संलग्नक ऑर्डर करा किंवा संरक्षक गृहात स्थापित करा.
पुरेशी वायुवीजन- योग्य उष्णतेचा अपव्यय सुनिश्चित करण्यासाठी ड्राइव्हच्या वर आणि खाली 100 मिमी किमान क्लिअरन्स ठेवा. सभोवतालचे तापमान 40 डिग्री सेल्सियसपेक्षा जास्त नसावे.
Correct cable sizing- ओव्हरहाटिंग टाळण्यासाठी किमान 125% रेट केलेल्या करंटसाठी केबल्स वापरा. व्होल्टेज ड्रॉप आणि पॉवर लॉस कमी करण्यासाठी DC इनपुट केबल्स शक्य तितक्या लहान ठेवा.
योग्य ग्राउंडिंग- PE टर्मिनलला समर्पित पृथ्वीच्या जमिनीशी जोडा. तसेच ग्राउंड सोलर पॅनल फ्रेम्स आणि पंप मोटर. अयोग्य ग्राउंडिंगमुळे विद्युत शॉक, ड्राईव्ह खराब होणे किंवा विजेचे नुकसान होऊ शकते.
