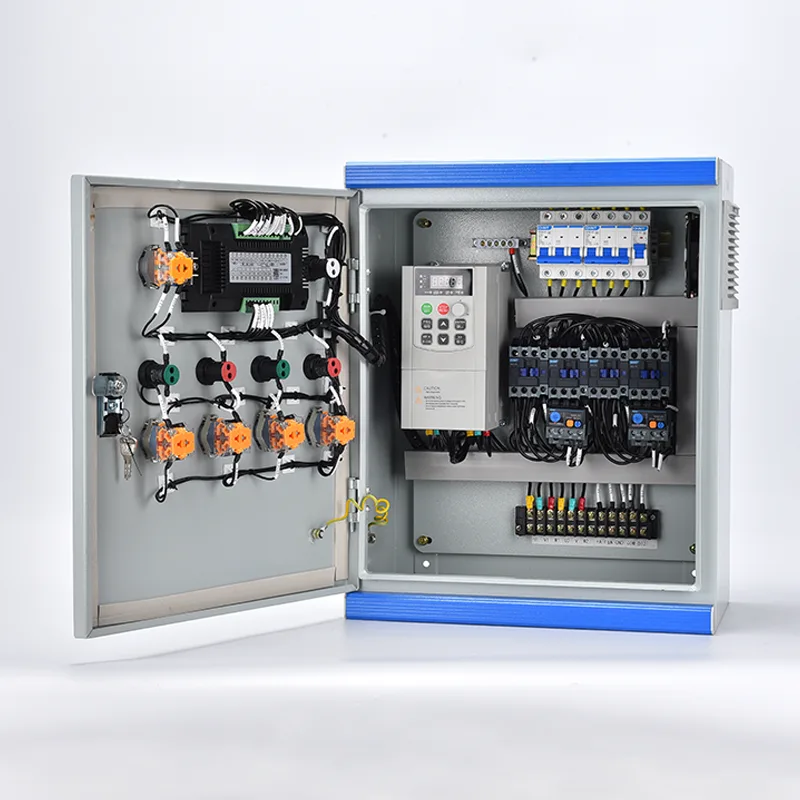

HVAC नियंत्रण पॅनेल

प्रत्येक HVAC नियंत्रण पॅनेल हे नियंत्रित करत असलेल्या यांत्रिक प्रणालीच्या विशिष्ट आवश्यकतांनुसार अभियंता केलेले असते — मग ते एकल पॅकेज केलेले एअर हँडलिंग युनिट असो, अनेक पंप आणि कूलिंग टॉवरसह चिलर प्लांट असो किंवा इमारत-व्यापी VAV झोन व्यवस्थापन प्रणाली असो. पॅनेल हाऊसिंगमध्ये संपूर्ण इलेक्ट्रिकल इन्फ्रास्ट्रक्चर समाविष्ट आहे: इनकमिंग पॉवर आयसोलेशन, सर्किट प्रोटेक्शन, मोटर स्टार्टर्स (डायरेक्ट-ऑन-लाइन, स्टार-डेल्टा, सॉफ्ट स्टार्टर्स, किंवा व्हेरिएबल फ्रिक्वेन्सी ड्राइव्ह), कंट्रोल रिले, सेफ्टी इंटरलॉक आणि एक समर्पित कंट्रोलर — विशेषत: पीएलसी किंवा डीडीसी — फील्ड तापमान आणि हवेच्या प्रवाहाची गुणवत्ता, दाब सेन्सर, हवेच्या प्रवाहासाठी दर्जा इनपुट डोअर-माउंट केलेला HMI टचस्क्रीन किंवा कीपॅड डिस्प्ले ऑपरेटरना रिअल-टाइम सिस्टम दृश्यमानता आणि पॅरामीटर नियंत्रण देते. BACnet, Modbus किंवा इथरनेट/IP द्वारे कनेक्टिव्हिटी बिल्डिंग मॅनेजमेंट सिस्टम (BMS) सह अखंड एकीकरण सक्षम करते. IP42 पासून IP65 पर्यंतचे संलग्नक रेटिंग इनडोअर मेकॅनिकल रूम्स, रूफटॉप प्लांट प्लॅटफॉर्म्स, आणि उघडकीस बाहेरची ठिकाणे. सर्वसमावेशक संरक्षण योजनांमध्ये प्रत्येक सर्किटमध्ये शॉर्ट सर्किट, ओव्हरलोड, फेज लॉस, अंडर/ओव्हरव्होल्टेज आणि पृथ्वीची गळती समाविष्ट आहे, फायर अलार्म शटडाउन, फ्रीझ संरक्षण आणि एअरफ्लो प्रूफसाठी हार्डवायर असलेल्या अनिवार्य सुरक्षा इंटरलॉकसह. IEC 61439-1/2, IEC 60364 आणि प्रादेशिक विद्युत सुरक्षा मानकांचे पूर्ण पालन केले जाते.

आदर्श अनुप्रयोग

एका एअर हँडलरपासून ते कॅम्पस-व्यापी सेंट्रल प्लांटपर्यंत, HVAC कंट्रोल पॅनेल केंद्रीकृत विद्युत बुद्धिमत्ता प्रदान करतात जी यांत्रिक प्रणाली सुरक्षितपणे, कार्यक्षमतेने आणि व्यापक बिल्डिंग ऑटोमेशन नेटवर्कच्या समन्वयाने चालू ठेवते.

व्यावसायिक कार्यालय इमारती आणि मिश्र-वापर विकास

मोठे ऑफिस टॉवर, शॉपिंग मॉल्स आणि मिश्र-वापर कॉम्प्लेक्स मल्टिपल एअर हँडलिंग युनिट्स, चिलर्स, कूलिंग टॉवर्स आणि वेंटिलेशन झोन चालवतात. HVAC नियंत्रण पॅनेल प्रत्येक यांत्रिक पॅकेजचे नियंत्रण आणि संरक्षण केंद्रीकृत करतात — एक AHU पॅनेल पुरवठा आणि रिटर्न पंखे, कूलिंग कॉइल्स, इकॉनॉमायझर डॅम्पर्स आणि फिल्टर स्थिती व्यवस्थापित करते, किंवा अनेक कंप्रेसर, प्राथमिक आणि दुय्यम पंप आणि कुलिंग टॉवर पंखे अनुक्रमित करणारे चिलर प्लांट पॅनेल. BACnet/IP किंवा Modbus द्वारे इमारतीच्या BMS सह एकीकरण सुविधा व्यवस्थापकांना मध्यवर्ती वर्कस्टेशनवरून सर्व सिस्टमचे निरीक्षण आणि समायोजन करण्यास अनुमती देते.

औद्योगिक आणि उत्पादन सुविधा

कारखाने, प्रक्रिया संयंत्रे आणि गोदामांना सहसा वेंटिलेशन आणि प्रक्रिया कूलिंगची आरामशीर वातानुकूलित प्रणालीपेक्षा वेगळी आवश्यकता असते. या वातावरणातील नियंत्रण पॅनेल उच्च-शक्तीचे एक्झॉस्ट पंखे, मेक-अप एअर युनिट्स, धूळ संकलन प्रणाली आणि प्रक्रिया चिलर व्यवस्थापित करतात. औद्योगिक संप्रेषण प्रोटोकॉलसह पीएलसी-आधारित नियंत्रण जटिल इंटरलॉक लॉजिकला समर्थन देते — जसे की उत्पादन लाइन ऑपरेशन किंवा ओव्हन एक्झॉस्ट प्रक्रियेसह वेंटिलेशनचे समन्वय साधणे. वर्धित धूळ आणि आर्द्रता संरक्षणासह हेवी-ड्युटी एन्क्लोजर आव्हानात्मक वातावरणीय परिस्थिती हाताळतात.

डेटा सेंटर्स आणि मिशन-गंभीर सुविधा

डेटा सेंटर कूलिंग हे २४/७ महत्त्वाचे कार्य आहे. कॉम्प्युटर रूम एअर हँडलर्स (CRAH), कॉम्प्युटर रूम एअर कंडिशनर्स (CRAC), थंडगार पाण्याचे पंप आणि कंडेन्सर फॅन्सचे व्यवस्थापन करणारी HVAC कंट्रोल पॅनेल रिडंडंसी आणि विश्वासार्हतेसाठी तयार केली आहेत. ड्युअल-पॉवर इनपुट, ऑटोमॅटिक ट्रान्सफर स्विच इंटिग्रेशन आणि फेल-सेफ अलार्म आउटपुट युटिलिटी डिस्टर्बन्समधून कूलिंग चालू राहतील याची खात्री करतात. डेटा सेंटर इन्फ्रास्ट्रक्चर मॅनेजमेंट (DCIM) प्लॅटफॉर्मशी Modbus/BACnet कनेक्टिव्हिटीसह उच्च-अचूकता तापमान आणि आर्द्रता नियंत्रण, रिअल-टाइम पर्यावरण निरीक्षण प्रदान करते.

रुग्णालये आणि आरोग्य सुविधा

ऑपरेटिंग थिएटर, आयसोलेशन रूम, स्वच्छ खोल्या आणि सामान्य वॉर्ड प्रत्येक विशिष्ट हवेची गुणवत्ता, तापमान, आर्द्रता आणि दबाव संबंधांची मागणी करतात. हेल्थकेअर सेटिंग्जमधील HVAC कंट्रोल पॅनेल हे अचूक वातावरण व्यवस्थापित करतात. गंभीर अलार्म फंक्शन्स — उच्च/कमी तापमान, आर्द्रता सहली, हवेचा प्रवाह कमी होणे आणि फिल्टर स्थिती — इमारतीच्या नर्स कॉल किंवा सेंट्रल मॉनिटरिंग सिस्टमशी जोडलेले असतात. पॅनेल्स देखभाल सुलभतेसाठी डिझाइन केले आहेत आणि सिस्टम बंद न करता सेवेला परवानगी देणाऱ्या आयसोलेशन सुविधा समाविष्ट करतात.

हॉटेल्स, रिसॉर्ट्स आणि हॉस्पिटॅलिटी

अतिथी सोई सर्वोपरि आहे. HVAC नियंत्रण पॅनेल केंद्रीय चिलर प्लांट्स, बॉयलर सिस्टम, सार्वजनिक ठिकाणी सेवा देणारे एअर हँडलर आणि अतिथी मजल्यांवर फॅन कॉइल युनिट झोन कंट्रोलर व्यवस्थापित करतात. प्री-प्रोग्राम केलेले ऑक्युपन्सी-आधारित शेड्यूल कमी-भोगवेळ्या कालावधीत उर्जेचा वापर कमी करतात आणि पाहुणे रूम चेक-इन वेळेद्वारे आरामदायी सेटपॉईंटपर्यंत पोहोचतात हे सुनिश्चित करतात.

शैक्षणिक परिसर आणि संस्थात्मक इमारती

विद्यापीठाच्या इमारती, शाळा आणि अनेक संरचनांमध्ये पसरलेल्या सरकारी सुविधांना प्रमाणित HVAC कंट्रोल पॅनल प्लॅटफॉर्मचा फायदा होतो. प्रत्येक इमारतीच्या यांत्रिक खोलीत AHU, पंप आणि टर्मिनल युनिट्ससाठी समर्पित पॅनेलद्वारे सेवा दिली जाते, सर्व कॅम्पस-व्यापी BMS मध्ये परत नेटवर्क केलेले आहेत. दृष्टीकोन देखभाल प्रशिक्षण आणि सुटे भाग व्यवस्थापन सुलभ करते.

तांत्रिक खोल डुबकी

एचव्हीएसी कंट्रोल पॅनेल हे सर्वसमावेशक ऊर्जा वितरण, मोटर नियंत्रण आणि ऑटोमेशन असेंब्ली म्हणून अभियंता केलेले आहेत - प्रत्येक यांत्रिक उपकरणे वेळापत्रक आणि ऑपरेशनच्या अनुक्रमांशी जुळण्यासाठी सानुकूल-डिझाइन केलेले आहेत.

वीज वितरण आणि सर्किट संरक्षण

इनकमिंग सेक्शन थ्री-फेज पॉवर (सामान्यत: 400V/480V, 50/60Hz) लॉक करण्यायोग्य मुख्य डिस्कनेक्ट स्विच किंवा सर्किट ब्रेकरद्वारे स्वीकारतो, ज्यामध्ये साइटच्या उपलब्ध फॉल्ट करंटसाठी शॉर्ट-सर्किट विसस्टंट रेटिंग मोजले जाते. डाउनस्ट्रीम वितरण उपकरणाच्या कार्याद्वारे आयोजित केले जाते: पंखे, पंप, कंप्रेसर आणि नियंत्रण सर्किटसाठी स्वतंत्र शाखा. मोटर सर्किट संरक्षण थर्मल-मॅग्नेटिक सर्किट ब्रेकर्स किंवा मोटर फुल-लोड करंटशी जुळलेल्या फ्यूज्ड डिस्कनेक्टरद्वारे प्रदान केले जाते, ओव्हरलोड रिले (इलेक्ट्रॉनिक किंवा थर्मल) IEC क्लास 10/20/30 ट्रिप वक्र प्रदान करतात. कंट्रोल पॉवर — विशेषत: 24VAC, 24VDC, किंवा 230VAC — स्वतंत्रपणे फ्यूज केलेल्या दुय्यम सर्किट्ससह समर्पित कंट्रोल ट्रान्सफॉर्मरमधून प्राप्त केले जाते, पॉवर-साइड ट्रॅन्जियंट्सपासून कंट्रोल इलेक्ट्रॉनिक्स वेगळे करते.

मोटर नियंत्रण आणि प्रारंभ पद्धती

मोटारचा आकार, टॉर्क सुरू करण्याची आवश्यकता आणि यांत्रिक प्रणालीची इनरश करंटची सहनशीलता यावर अवलंबून, पॅनेल योग्य सुरुवातीची पद्धत समाविष्ट करते:

●  डायरेक्ट-ऑन-लाइन (DOL): लहान पंखे आणि अंदाजे 7.5kW पर्यंतच्या पंपांसाठी

●  स्टार-डेल्टा : मध्यम-पॉवर मोटर्ससाठी जेथे कमी प्रारंभिक प्रवाह आवश्यक आहे

●  सॉफ्ट स्टार्टर : पंप आणि पंख्यांसाठी जेथे गुळगुळीत रॅम्प-अप पाण्याचा हातोडा किंवा बेल्ट स्लिपेज काढून टाकते

● व्हेरिएबल फ्रिक्वेन्सी ड्राइव्ह (VFD): मागणीवर आधारित स्पीड मॉड्युलेशन आवश्यक असलेल्या ऍप्लिकेशन्ससाठी — जसे की डक्ट स्टॅटिक प्रेशरद्वारे नियंत्रित AHU पुरवठा पंखे, किंवा दुय्यम थंड पाण्याचे पंप संपूर्ण लूपमधील विभेदक दाबांना प्रतिसाद देणारे

VFDs अंगभूत हार्मोनिक शमन (DC लिंक चोक) आणि आउटपुट dV/dt फिल्टरसह निर्दिष्ट केले जातात जेथे केबलची लांबी निर्मात्याच्या मर्यादेपेक्षा जास्त असते. गती संदर्भ आणि स्थिती फीडबॅकसाठी पॅनेलच्या कंट्रोलरसह अनुक्रमिक संप्रेषणासाठी सर्व ड्राइव्ह कॉन्फिगर केले आहेत.

कंट्रोलर प्लॅटफॉर्म: पीएलसी विरुद्ध डीडीसी

ऍप्लिकेशनची जटिलता आणि एकत्रीकरण आवश्यकतांवर आधारित नियंत्रण आर्किटेक्चर निवडले आहे:

●  DDC नियंत्रक व्यावसायिक HVAC ऍप्लिकेशन्ससाठी वैशिष्ट्यपूर्ण आहेत जे मूळ BACnet MS/TP किंवा BACnet/IP द्वारे BMS मध्ये एकत्रित होतात. प्री-प्रोग्राम केलेल्या ऍप्लिकेशन लायब्ररीमध्ये मानक AHU, चिलर आणि बॉयलर अनुक्रम समाविष्ट आहेत.

●  PLC-आधारित नियंत्रण औद्योगिक वातावरणासाठी, जटिल मल्टी-कंप्रेसर अनुक्रमासाठी किंवा जेथे सिस्टमला प्रक्रिया मशिनरी सारख्या HVAC नसलेल्या उपकरणांसह इंटरफेस करणे आवश्यक आहे यासाठी निर्दिष्ट केले आहे. पीएलसी प्लॅटफॉर्म प्रोफिनेट, इथरनेट/आयपी किंवा मॉडबस टीसीपी कम्युनिकेशनसह शिडी लॉजिक, फंक्शन ब्लॉक किंवा संरचित मजकूर प्रोग्रामिंगला समर्थन देतात.

●  दोन्ही प्लॅटफॉर्म ऑपरेशनचा परिभाषित क्रम कार्यान्वित करतात: वेळ शेड्यूल, तापमान/प्रेशर PID लूप, स्टार्ट/स्टॉप सिक्वेन्सिंग, अलार्म जनरेशन आणि रनटाइम लॉगिंग.

सेन्सर इंटरफेस आणि फील्ड वायरिंग

समर्पित टर्मिनल ब्लॉक्समध्ये तापमान सेन्सर्स (NTC थर्मिस्टर्स, RTD, 4-20mA), प्रेशर ट्रान्सड्यूसर आणि स्विचेस, आर्द्रता सेन्सर्स, डक्ट-माउंट एअरफ्लो प्रोव्हिंग स्विचेस, फिल्टर स्टेटससाठी डिफरेंशियल प्रेशर स्विचेस, आणि व्हॉल्व्ह/फिडबॅक सिग्नेटरच्या फील्ड वायरिंगचा समावेश होतो. सर्व ॲनालॉग इनपुट फिल्टर केले जातात आणि प्रेरित ट्रान्झिएंट्सपासून संरक्षित केले जातात. ऑप्टोकपलर किंवा इंटरपोजिंग रिलेद्वारे डिजिटल इनपुट वैयक्तिकरित्या वेगळे केले जातात. कॉन्फिगर करण्यायोग्य फॉलबॅक रणनीतींसह सेन्सर बिघाड ओळखला जातो आणि सावध होतो — उदाहरणार्थ, डक्ट प्रेशर सेन्सरच्या नुकसानावर फिक्स्ड-स्पीड फॅन ऑपरेशनमध्ये डिफॉल्टिंग.

HMI आणि ऑपरेटर इंटरफेस

डोअर-माउंट कलर एचएमआय टचस्क्रीन (सामान्यत: 7-इंच किंवा त्याहून मोठे) किंवा वेगळे एलईडी इंडिकेटर आणि पुशबटन्स स्थानिक ऑपरेटर इंटरफेस प्रदान करतात. HMI रीअल-टाइम सिस्टम स्थिती ग्राफिक्स — तापमान, आर्द्रता, दाब, उपकरणे रनटाइम, ऊर्जा वापर ट्रेंड — वापरकर्ता-कॉन्फिगर करण्यायोग्य डॅशबोर्डसह प्रदर्शित करते. पॅरामीटर ऍडजस्टमेंट एकाधिक प्रवेश स्तरांसह (ऑपरेटर, पर्यवेक्षक, अभियंता) पासवर्ड-संरक्षित आहेत. अलार्म घोषणेमध्ये पोचपावती ट्रॅकिंगसह टाइम-स्टॅम्प केलेले इव्हेंट लॉगिंग समाविष्ट आहे. BMS-एकात्मिक पॅनेलसाठी, HMI प्राथमिक दैनिक इंटरफेसऐवजी स्थानिक ओव्हरराइड आणि कमिशनिंग टूल म्हणून काम करू शकते.

सेफ्टी इंटरलॉक आणि प्रोटेक्शन लॉजिक

प्रोसेसर अयशस्वी झाल्यास देखील अयशस्वी-सुरक्षित ऑपरेशन सुनिश्चित करून कंट्रोलरपासून स्वतंत्र हार्डवायर लॉजिकमध्ये गंभीर सुरक्षा कार्ये लागू केली जातात:

●  फायर अलार्म इंटरफेस: फायर पॅनेलमधील व्होल्ट-फ्री कॉन्टॅक्ट इनपुट AHU शटडाउन आणि डँपर बंद करण्यास भाग पाडते

●  फ्रीझ संरक्षण: पाण्याच्या कॉइलवरील कमी-तापमानाचा थर्मोस्टॅट युनिटला ट्रिप करतो आणि कॉइल फुटू नये म्हणून व्हॉल्व्ह उघडतो

●  एअरफ्लो सिद्ध करणे: एअर स्ट्रीममध्ये डिफरेंशियल प्रेशर स्विच, सत्यापित एअरफ्लोशिवाय इलेक्ट्रिक किंवा गॅस हीटर एनर्जीस प्रतिबंधित करते

●  उच्च-दाब आणि कमी-दाब रेफ्रिजरंट स्विचेस कॉम्प्रेसरचे संरक्षण करतात

● स्थानिक कोडद्वारे आवश्यक तेथे भूकंप आणि कंपन स्विच

सर्व सुरक्षा इंटरलॉक मुख्य कंट्रोल रिले किंवा सेफ्टी पीएलसीच्या ट्रिप सर्किटमध्ये वायर्ड आहेत, तात्काळ आणि बिनशर्त शटडाउन सुनिश्चित करतात.

संलग्नक आणि पर्यावरणीय बांधकाम

पॅनेलचे संलग्नक 1.5 मिमी ते 2.0 मिमी इलेक्ट्रो-गॅल्वनाइज्ड किंवा स्टेनलेस स्टीलच्या शीटमध्ये पावडर-कोटेड फिनिशसह तयार केले जाते. सामान्य रेटिंगमध्ये हे समाविष्ट आहे:

●  स्वच्छ, तापमान-नियंत्रित वातावरणासह घरातील यांत्रिक खोल्यांसाठी IP42/IP43

●  IP54/IP55 उपकरणांच्या खोल्या, छतावरील वनस्पतींचे वेष्टन किंवा अर्ध-उघड स्थानांसाठी

●  पाऊस, धूळ आणि थेट सूर्यप्रकाशाच्या संपर्कात असलेल्या बाह्य स्थापनेसाठी IP65

सक्रिय थर्मल व्यवस्थापन — थर्मोस्टॅटिक फॅन कंट्रोलसह फिल्टर केलेले फोर्स-एअर वेंटिलेशन — VFD-दाट पॅनेल किंवा उच्च सभोवतालच्या इंस्टॉलेशन वातावरणासाठी समाविष्ट केले आहे. बाहेरील कॅबिनेटसाठी, सन शील्ड कॅनोपी, अँटी-कंडेन्सेशन हीटर आणि गंज-प्रतिरोधक स्टेनलेस स्टील हार्डवेअर निर्दिष्ट केले आहेत.

संप्रेषण आणि BMS एकत्रीकरण

कम्युनिकेशन गेटवे कंट्रोलरचा प्रोटोकॉल सुविधेच्या BMS बॅकबोनमध्ये अनुवादित करतात. नेटिव्ह BACnet (MS/TP किंवा IP), Modbus RTU/TCP आणि पर्यायी LonWorks किंवा इथरनेट/IP अडॅप्टर उपलब्ध आहेत. सर्व निरीक्षण केलेले बिंदू — तापमान, दाब, प्रवाह दर, उपकरणांची स्थिती, धावण्याचे तास, ऊर्जा डेटा आणि अलार्म स्थिती — BMS ला दृश्यमान केले जातात. रिमोट सेटपॉईंट ॲडजस्टमेंट आणि शेड्यूल मॅनेजमेंट संपूर्ण बिल्डिंग पोर्टफोलिओमध्ये केंद्रीकृत ऊर्जा ऑप्टिमायझेशन सक्षम करते.

ऊर्जा कार्यक्षमता वैशिष्ट्ये

पर्यायी इंटिग्रेटेड पॉवर मीटरिंग पॅनेल-स्तर किंवा वैयक्तिक लोड वापर मोजते. कंट्रोलर इकॉनॉमायझर फ्री कूलिंग, डिमांड-नियंत्रित वेंटिलेशन (CO₂-आधारित), इष्टतम स्टार्ट/स्टॉप, आणि बाहेरच्या परिस्थितीवर आधारित थंडगार पाण्याचे तापमान रीसेट यासारखे ऊर्जा-ऑप्टिमायझेशन अनुक्रम कार्यान्वित करू शकतो — निश्चित नियंत्रणाच्या तुलनेत वार्षिक HVAC ऊर्जेचा वापर 15% ते 25% कमी करणे.

4.वारंवार विचारले जाणारे प्रश्न

Q1: HVAC कंट्रोल पॅनल हे मानक उत्पादन आहे की प्रत्येक प्रकल्पासाठी कस्टम-डिझाइन केलेले आहे?

प्रकल्पाच्या यांत्रिक उपकरणांचे वेळापत्रक, ऑपरेशनचा क्रम आणि इलेक्ट्रिकल लोड सूची यांच्याशी जुळण्यासाठी प्रत्येक पॅनेल सानुकूल-इंजिनियर केलेले आहे. आमचे ॲप्लिकेशन अभियंते तुमच्या P&ID, उपकरणे डेटाशीट आणि नियंत्रण तपशीलावरून काम करतात. प्रमाणित अंतर्गत आर्किटेक्चर आणि घटक लायब्ररी साइट-विशिष्ट आवश्यकता सामावून घेताना सातत्यपूर्ण गुणवत्ता सुनिश्चित करतात.

Q2: तुम्ही कोणता कंट्रोलर प्लॅटफॉर्म वापरता — PLC किंवा DDC?

आम्ही दोन्ही ऑफर करतो आणि तुमच्या प्रोजेक्टवर आधारित योग्य प्लॅटफॉर्मची शिफारस करू. डीडीसी कंट्रोलर्स (BACnet-नेटिव्ह) व्यावसायिक बिल्डिंग ॲप्लिकेशन्सना BMS एकत्रीकरणासह अनुकूल करतात. पीएलसी औद्योगिक सुविधा, जटिल अनुक्रमांसाठी किंवा जेथे नॉन-एचव्हीएसी उपकरणांसह एकीकरण आवश्यक आहे अशांसाठी निर्दिष्ट केले जातात. मल्टी-व्हेंडर सपोर्ट उपलब्ध आहे — आम्ही आघाडीच्या ब्रँडसोबत काम करतो आणि ओपन-प्लॅटफॉर्म पर्याय देखील पुरवू शकतो.

Q3: कोणती HVAC उपकरणे पॅनेल नियंत्रित करू शकतात?

आमचे पॅनेल सर्व सामान्य HVAC उपकरणांसाठी कॉन्फिगर केले आहेत: एअर हँडलिंग युनिट्स (स्थिर व्हॉल्यूम आणि VAV), पॅकेज केलेले रूफटॉप युनिट्स, चिलर प्लांट्स (एअर-कूल्ड आणि वॉटर-कूल्ड), बॉयलर सिस्टम, कूलिंग टॉवर्स, पंपिंग सिस्टम (प्राथमिक, दुय्यम आणि तृतीयक), फॅन कॉइल युनिट्स, एक्स्ट्रॅक्ट/एक्स्ट्रॅक्ट सिस्टम, एक्स्ट्रॅक्ट रिकव्हरेटर्स. संपूर्ण यांत्रिक खोलीचे व्यवस्थापन करणारे बहु-उपकरणे पॅनेल एक मानक ऑफर आहेत.

Q4: पॅनेल आमच्या विद्यमान बिल्डिंग मॅनेजमेंट सिस्टीमसह एकत्रित होऊ शकते का?

होय. BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP आणि LonWorks सह संप्रेषण प्रोटोकॉल उपलब्ध आहेत. तुमच्या BMS सह अखंड प्लग-अँड-प्ले एकीकरण सुनिश्चित करण्यासाठी आम्ही अभियांत्रिकी टप्प्यात विशिष्ट प्रोटोकॉल, बॉड रेट आणि पॉइंट लिस्टची पुष्टी करू.

Q5: पॅनेल कोणती सुरक्षा मानके आणि प्रमाणपत्रे पूर्ण करतात?

लो-व्होल्टेज स्विचगियर आणि कंट्रोलगियर असेंब्लीसाठी पॅनल्सची रचना आणि IEC 61439-1/2 वर चाचणी केली जाते. सर्व घटक सीई चिन्हांकित करतात. अतिरिक्त प्रादेशिक प्रमाणपत्रे (UL, UKCA, इ.) उपलब्ध आहेत. सर्किट व्हेरिफिकेशन, इन्सुलेशन रेझिस्टन्स टेस्टिंग, फंक्शनल सीक्वेन्स टेस्टिंग आणि सेफ्टी इंटरलॉक व्हॅलिडेशन यासह प्रत्येक पॅनेलसोबत संपूर्ण फॅक्टरी स्वीकृती चाचणी (FAT) दस्तऐवजीकरण पुरवले जाते.

Q6: शिपमेंटपूर्वी पॅनेलची चाचणी कशी केली जाते?

प्रत्येक पॅनेलमध्ये सर्वसमावेशक फॅक्टरी स्वीकृती चाचणी घेतली जाते: पॉइंट-टू-पॉइंट वायरिंग व्हेरिफिकेशन, इन्सुलेशन रेझिस्टन्स टेस्टिंग (पॉवर आणि कंट्रोल सर्किट्स), सर्व मोटर स्टार्टर्स आणि ड्राईव्हची पूर्ण फंक्शनल टेस्टिंग, कंट्रोलर I/O लूप चेकिंग, सिम्युलेटेड सीक्वेन्स ऑफ ऑपरेशन टेस्टिंग, मंजूर कंट्रोल नॅरेटिव्ह आणि इंटरकम्युनिकेशन फंक्शन इंटरफेसिंग सेफ्टी, एचएमआय चाचणी. तपशीलवार FAT अहवाल पॅनेलसह प्रदान केला आहे.

Q7: स्थापनेनंतर कोणती देखभाल आवश्यक आहे?

शिफारस केलेल्या वार्षिक देखभालीमध्ये पुढील गोष्टींचा समावेश होतो: लूज टर्मिनेशन ओळखण्यासाठी पॉवर कनेक्शनचे थर्मल इमेजिंग, सुरक्षा इंटरलॉक आणि आपत्कालीन स्टॉपची कार्यात्मक तपासणी, सेन्सर कॅलिब्रेशनची पडताळणी, कूलिंग फॅन्स आणि फिल्टरची स्थिती तपासणे आणि एन्क्लोजर इंटर्नलची सामान्य स्वच्छता. सर्व घटक समोरच्या दारातून प्रवेशयोग्य आहेत; फ्यूज आणि कॉन्टॅक्टर कॉइल सारखे गंभीर सुटे पुरवलेल्या देखभाल नियमावलीमध्ये ओळखले जातात.

Q8: तुम्ही फील्ड कमिशनिंगला समर्थन देऊ शकता?

व्हिडिओ कॉलद्वारे रिमोट कमिशनिंग समर्थन प्रत्येक पॅनेलमध्ये समाविष्ट आहे. ऑन-साइट कमिशनिंग आणि BMS एकत्रीकरण सेवा प्रकल्पाच्या स्थानावर आणि व्याप्तीनुसार व्यवस्था केल्या जाऊ शकतात.

नवीन आंतरराष्ट्रीय विमानतळ टर्मिनल — HVAC नियंत्रण पॅनेल तैनात

पार्श्वभूमी

मध्यपूर्वेतील एका प्रमुख आंतरराष्ट्रीय विमानतळाने वाढत्या क्षमतेच्या मागणीसाठी नवीन प्रवासी टर्मिनल बांधले. 700,000 चौरस मीटर पेक्षा जास्त पसरलेल्या टर्मिनलला 50 डिग्री सेल्सिअस पर्यंत पोहोचलेल्या अत्यंत बाह्य तापमानात प्रवासी आरामदायी प्रवास हॉल, अरायव्हल कॉन्कोर्स, रिटेल झोन, लाउंज आणि बॅगेज हाताळणी क्षेत्रांमध्ये सर्वसमावेशक HVAC पायाभूत सुविधांची आवश्यकता आहे.

आव्हान

मेकॅनिकल डिझाइनमध्ये 12 वॉटर-कूल्ड सेंट्रीफ्यूगल चिलर, 15kW ते 160kW पर्यंतचे 48 एअर हँडलिंग युनिट्स, असंख्य थंडगार पाण्याचे पंप सेट (प्राथमिक आणि दुय्यम), कुलिंग टॉवर पंखे, एनर्जी रिकव्हरी व्हेंटिलेटर, आणि हँडक्लॉज्ड बॅगेजसाठी समर्पित क्षेत्रे असलेले सेंट्रल चिलर प्लांट निर्दिष्ट केले आहे. सर्व उपकरणे एकाहून अधिक यांत्रिक मजले आणि छतावरील प्लांट एन्क्लोजरमध्ये वितरीत केली गेली.

प्रकल्पाच्या इलेक्ट्रिकल कॉन्ट्रॅक्टरला बिल्ड शेड्यूल कठीण होते. उपकरणाच्या प्रत्येक तुकड्यासाठी वैयक्तिक नियंत्रण पॅनेल तयार करण्यासाठी साइटवर विस्तारित कालावधीसाठी मोठ्या संख्येने इलेक्ट्रिशियनची आवश्यकता असते, गुणवत्तेत फरक आणणे आणि इलेक्ट्रिकल आणि नियंत्रण उपकंत्राटदारांमधील जोखीम समन्वय त्रुटी. विमानतळ ऑपरेटरने केंद्रीकृत ऊर्जा व्यवस्थापन आणि भविष्यसूचक देखभालीसाठी सुविधेच्या एंटरप्राइझ BMS सह पूर्ण BACnet एकत्रीकरण अनिवार्य केले आहे.

फॅक्टरी-इंजिनियर एचव्हीएसी कंट्रोल पॅनेल का?

प्रोजेक्ट टीमने फॅक्टरी-इंजिनिअर्ड, पूर्व-चाचणी असेंब्ली म्हणून सर्व HVAC कंट्रोल पॅनेल मिळविण्यासाठी निवडले. फायदे निर्णायक होते:

●  प्रत्येक पॅनेल यांत्रिक उपकरणे शेड्यूल आणि नियंत्रण सल्लागाराच्या ऑपरेशनच्या क्रमानुसार डिझाइन केले गेले होते, प्रत्येक पॅनेल आणि त्याच्या नियुक्त केलेल्या उपकरणांमध्ये एक-टू-वन जुळणी सुनिश्चित करते.

●  सर्व अंतर्गत उर्जा वितरण, मोटर संरक्षण, VFDs, नियंत्रण वायरिंग, PLC/DDC लॉजिक आणि HMI कॉन्फिगरेशन पूर्णपणे एकत्र केले गेले आणि शिपमेंट करण्यापूर्वी कारखान्यात चाचणी केली गेली — पॅनेल माउंट करण्यासाठी साइटवर वेळ संकुचित करणे, इनकमिंग पॉवर कनेक्ट करणे आणि फील्ड सेन्सर केबल्स समाप्त करणे.

●  BACnet कम्युनिकेशन गेटवे पूर्व-कॉन्फिगर केलेले होते, आणि पॅनेल येण्यापूर्वी BMS इंटिग्रेटरला पूर्ण गुणांची सूची पुरवली गेली होती, लांब फील्ड प्रोटोकॉल डीबगिंग काढून टाकले होते.

●  सुरक्षा इंटरलॉक — फायर अलार्म शटडाउन, थंडगार पाण्याच्या कॉइलसाठी फ्रीझ संरक्षण, इलेक्ट्रिक हीटर्ससाठी एअरफ्लो-प्रूव्हिंग इंटरलॉक — फॅक्टरीमध्ये दस्तऐवजित पडताळणीसह हार्डवायर केलेले होते, विमानतळ प्राधिकरणाच्या कठोर सुरक्षा आवश्यकतांची पूर्तता करतात.

●  सर्व 48 AHU मध्ये सातत्यपूर्ण पॅनेल डिझाइन, विमानतळ देखभाल कार्यसंघासाठी सरलीकृत ऑपरेटर प्रशिक्षण आणि स्पेअर पार्ट्सचा साठा.

तैनाती

छत्तीस HVAC नियंत्रण पॅनेल तयार आणि वितरित केले गेले - ज्यामध्ये चिलर, पंप, AHU आणि ऊर्जा पुनर्प्राप्ती प्रणाली समाविष्ट आहेत. लहान वेंटिलेशन युनिट्ससाठी कॉम्पॅक्ट वॉल-माउंट एन्क्लोजरपासून ते एकात्मिक VFD सह 160kW AHU साठी मल्टी-सेक्शन फ्लोअर-स्टँडिंग कॅबिनेटपर्यंत पॅनेलचे आकार आहेत. सर्व पॅनेलमध्ये स्थानिक ऑपरेटर प्रवेशासाठी BACnet/IP कम्युनिकेशन गेटवे आणि दरवाजा-माउंट एचएमआय टचस्क्रीन समाविष्ट आहेत. पॅनेल्स पूर्व-प्रोग्राम केलेले आणि FAT-चाचणी केलेले, प्रत्येक पॅनेलच्या दस्तऐवजीकरण पॅकसह तयार केलेले वायरिंग आकृत्या, कंट्रोलर लॉजिक प्रिंटआउट्स आणि FAT प्रमाणपत्रांसह पाठवले गेले.

परिणाम

●  परंपारिक साइट-फॅब्रिकेटेड पॅनेलवर आधारित बजेट अंदाजांच्या तुलनेत ऑन-साइट कमिशनिंगची वेळ अंदाजे 50% ने कमी करण्यात आली, ज्यामुळे टर्मिनलला त्याची सुरुवातीची अंतिम मुदत पूर्ण करण्यात मदत झाली.

●  फॅक्टरी FAT प्रोग्रामने पूर्व-चाचणी दरम्यान 12 अनुक्रम तर्क संघर्ष ओळखले आणि दुरुस्त केले — समस्या ज्या अन्यथा साइटवरील महागड्या समस्यानिवारण दरम्यान उद्भवल्या असत्या.

●  विमानतळ BMS सह संपूर्ण BACnet एकीकरण पॅनेल एनर्जीझेशनच्या तीन आठवड्यांच्या आत साध्य केले गेले, सर्व 86 पॅनेल ऑपरेशनल डेटाचा अहवाल देतात आणि पर्यवेक्षी आदेश स्वीकारतात.

●  ऑपरेशनच्या पहिल्या वर्षात, BMS-रेकॉर्ड केलेल्या डेटाने सुविधा कार्यसंघाला थंड पाण्याचे तापमान रीसेट शेड्यूल ऑप्टिमाइझ करण्यात सक्षम केले, मूळ डिझाइन बेसलाइनच्या तुलनेत चिलर प्लांटच्या ऊर्जेच्या वापरामध्ये 12% कपात केली.

●  विमानतळाच्या देखभाल कंत्राटदाराने कार्यक्षम संघ परिचयासाठी प्रमाणित पॅनेल डिझाइन आणि सर्वसमावेशक दस्तऐवजाचे श्रेय देऊन, किमान सुधारात्मक कामाचा अहवाल दिला.
