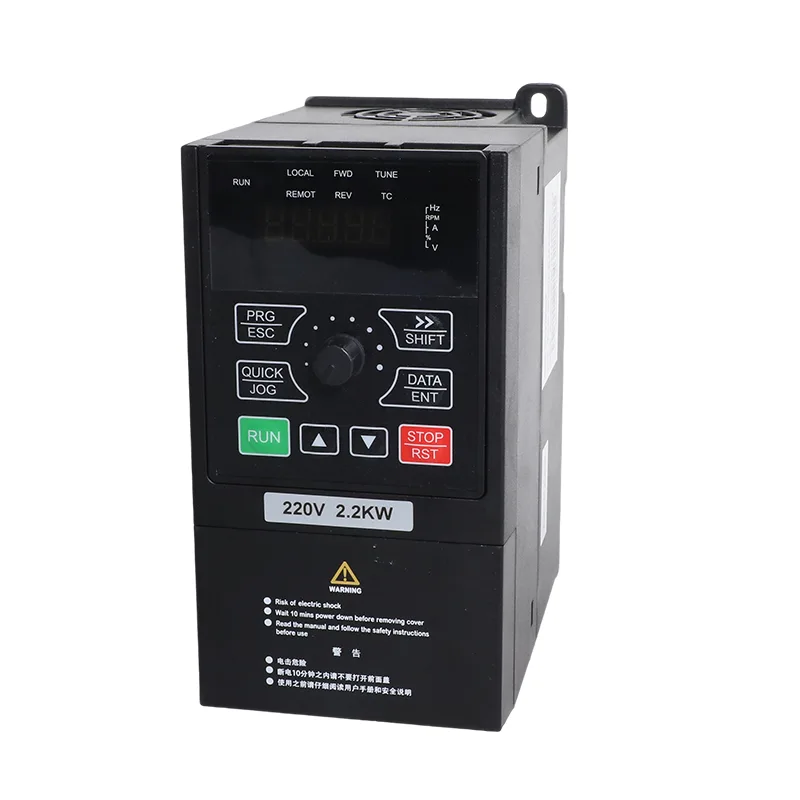

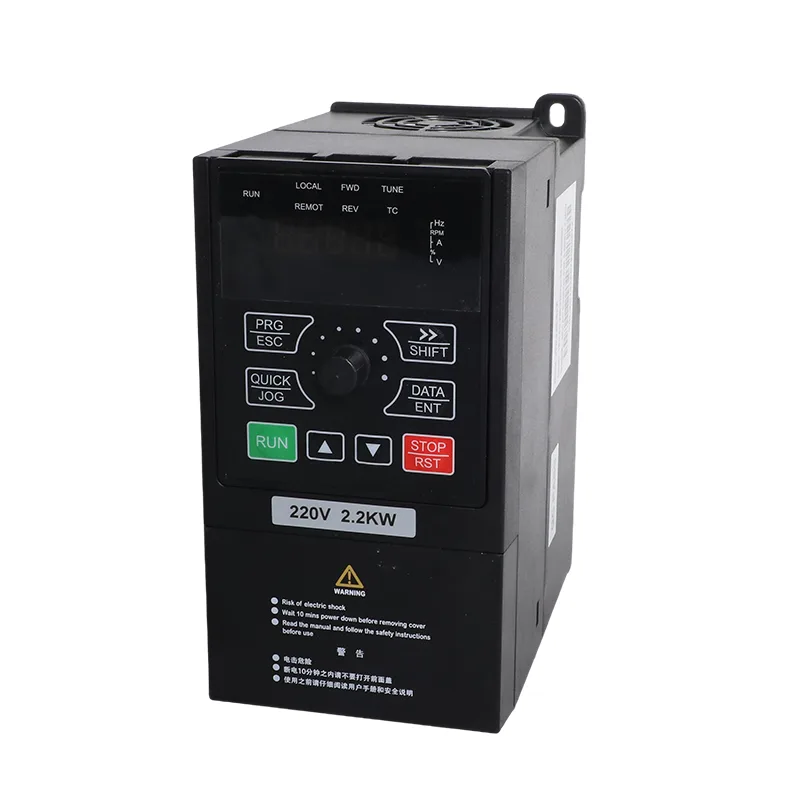

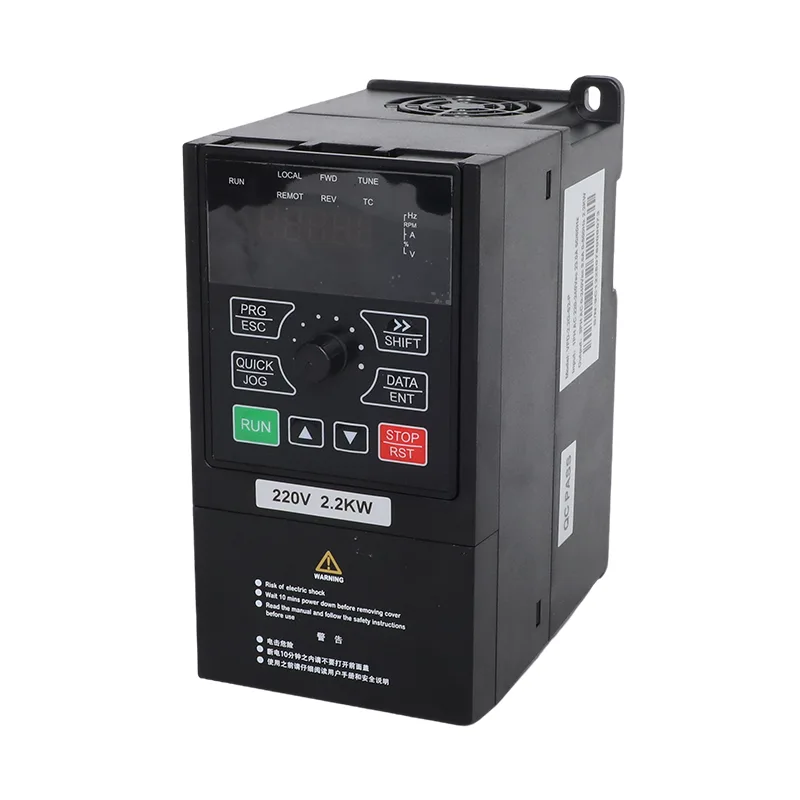

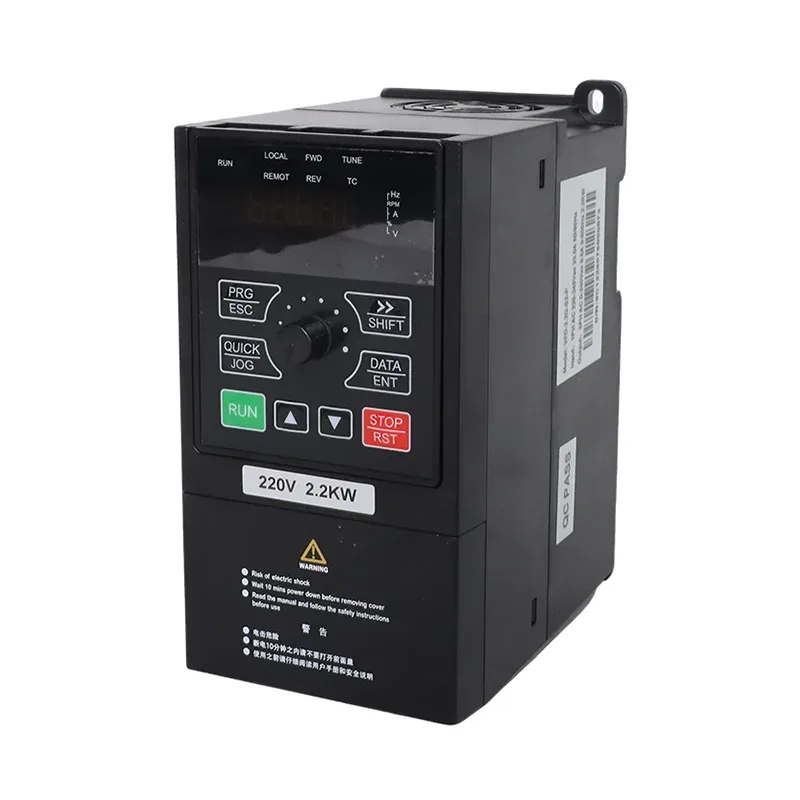

220-240 V सिंगल-फेज पॉवरद्वारे पुरवलेल्या कॉम्पॅक्ट पंपिंग सिस्टम आणि लाईट मशिनरीसाठी, CSIVEI, एक चीन-आधारित निर्माता आणि पुरवठादार, 0.75-2.2kW 1 फेज 230V सोलर पंप आणि जनरल पर्पज इन्व्हर्टर VFD ऑफर करते. VFD-PC10 श्रेणीमध्ये 0.75 kW, 1.5 kW आणि 2.2 kW मॉडेल्स, अनुक्रमे 4 A, 7 A आणि 9.6 A च्या रेट केलेल्या आउटपुट प्रवाहांसह आहेत. खरेदीच्या चौकशीसाठी, योग्य मॉडेलसाठी कोटेशनची विनंती करण्यासाठी मोटर नेमप्लेट आणि इच्छित ऑपरेटिंग मोड सामायिक करा. सूचीबद्ध इनपुट प्रवाह अनुक्रमे 8.2 A, 14 A आणि 23 A आहेत, म्हणून पुरवठा सर्किट, केबल आणि संरक्षक उपकरण संबंधित मॉडेलसाठी निवडले जाणे आवश्यक आहे.
थेट सोलर-पंपिंग सेटअपमध्ये, पीव्ही ॲरे इन्व्हर्टरला फीड करते आणि इन्व्हर्टर पंप चालवते; त्यांच्या दरम्यान बॅटरी बँक आवश्यक नाही. जेथे उपलब्ध सौर तासांच्या पलीकडे पाण्याची गरज असते, तेथे साठवण टाकी पंप केलेले पाणी नंतरच्या वापरासाठी ठेवू शकते. जर ग्रिड बॅकअप इन्स्टॉलेशनचा भाग असेल, तर उद्दिष्ट कार्य क्रमासाठी स्त्रोत-निवड पॅरामीटर्स आणि वायरिंग कॉन्फिगर करा.
0.75-2.2kW 1 फेज 230V सोलर पंप आणि जनरल पर्पज इन्व्हर्टर VFD चे PV कॉन्फिगरेशन प्रत्येक सूचीबद्ध मॉडेलसाठी एकाच स्ट्रिंगवर आधारित आहे. DC इनपुटला 450 VDC पर्यंत रेट केले जाते, शिफारस केलेल्या ओपन-सर्किट व्होल्टेज श्रेणी 360-430 VDC आणि MPPT श्रेणी 250-350 VDC. टेबल B मध्ये 250 W (37±1 V) रेट केलेल्या 11 मॉड्यूल्सची किंवा 300 W (45±1 V) रेट केलेल्या 9 मॉड्यूलची सूची आहे. उत्पादन डेटामध्ये दर्शविलेल्या या शिफारस केलेल्या व्यवस्था आहेत; स्ट्रिंगला अंतिम रूप देण्यापूर्वी, वास्तविक मॉड्यूल ओपन-सर्किट व्होल्टेजची पुष्टी करा, ज्यामध्ये सर्वात कमी अपेक्षित साइट तापमानात त्याची वाढ समाविष्ट आहे. ॲरे इन्व्हर्टरच्या 450 VDC कमाल खाली राहणे आवश्यक आहे.
रेट केलेले आउटपुट व्होल्टेज 3 PH किंवा 1 PH 220 V AC म्हणून निर्दिष्ट केले आहे. सुसंगत सिंगल-फेज मोटरसाठी, पुरवलेली सेटअप माहिती P8-27 सह U आणि V आउटपुट 1 वर सेट करते. थ्री-फेज 220 V मोटर U, V आणि W चा वापर करते आणि P8-27 0 वर बाकी आहे. मोटर वायरिंग आणि मोटर नेमप्लेट आणि उत्पादन मॅन्युअलच्या विरूद्ध पॅरामीटर सेटिंगची तपासणी करा.
0.75-2.2kW 1 फेज 230V सोलर पंप आणि जनरल पर्पज इन्व्हर्टर VFD साठी, पॅरामीटर P8-00 ऍप्लिकेशन मोड निवडतो: सौर पंप मोडसाठी 1 आणि सामान्य-उद्देश मोडसाठी 0. P8-15 सोलर कॉन्फिगरेशनमध्ये सोर्स ऑपरेशनची स्वतंत्रपणे व्याख्या करते: स्वयंचलित, केवळ सौर किंवा केवळ मुख्य. या सेटिंग्ज वेगळ्या ठेवल्याने ड्राइव्हला इच्छित वायरिंग आणि नियंत्रण क्रमाशी जुळण्यास मदत होते.
| आयटम | VFD-PC10-0.75G-S2 | VFD-PC10-1.5G-S2 | VFD-PC10-2.2G-S2 |
| लागू मोटर | 0.75 kW / 1 HP | 1.5 kW / 2 HP | 2.2 kW / 3 HP |
| नाममात्र क्षमता | 1.5 kVA | 3 kVA | 4 kVA |
| इनपुट वर्तमान | ८.२ अ | 14 अ | २३ अ |
| आउटपुट वर्तमान | ४ अ | 7 अ | ९.६ अ |
| एसी इनपुट व्होल्टेज | AC 1 PH 220 V (-15%) ते 240 V (+10%) | ||
| कमाल डीसी इनपुट व्होल्टेज | 450 VDC | ||
| शिफारस केलेली Voc श्रेणी | 360 ते 430 VDC | ||
| शिफारस केलेली MPPT श्रेणी | 250 ते 350 VDC | ||
| व्होल्टेज श्रेणी सुरू करा | 160 ते 450 VDC, पॅरामीटर समायोज्य | ||
| रेट केलेले आउटपुट व्होल्टेज | 3 PH किंवा 1 PH 220 V AC | ||
| आवाज पातळी | कमाल 50 dBA |
| मॉडेल | 37±1 V मॉड्यूल, 250 W±5 Wp | 45±1 V मॉड्यूल, 300 W±5 Wp | ||
| प्रति स्ट्रिंग मॉड्यूल | तार | प्रति स्ट्रिंग मॉड्यूल | तार | |
| VFD-PC10-0.75G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-1.5G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-2.2G-S2 | 11 | 1 | 9 | 1 |
| आयटम | तपशील |
| रेट केलेली वारंवारता | 50/60 Hz |
| इनपुट वारंवारता श्रेणी | ±5% (47.5 ते 63 Hz) |
| आउटपुट व्होल्टेज | इनपुट व्होल्टेजसाठी 0 |
| आउटपुट वारंवारता | 0.1 ते 500 Hz |
| कमाल वारंवारता | 0 ते 500 Hz (SVC आणि V/F नियंत्रण) |
| वाहक वारंवारता | 0.8 kHz ते 8 kHz, लोड करण्यासाठी आपोआप समायोजित (16 kHz पर्यंत समर्थित) |
| वारंवारता ठराव | डिजिटल सेटिंग 0.01 Hz; ॲनालॉग सेटिंग कमाल वारंवारता 0.025% |
| नियंत्रण मोड | सेन्सरलेस वेक्टर कंट्रोल (एसव्हीसी); V/F नियंत्रण |
| टॉर्क सुरू होत आहे | 0.5 Hz / 150% (SVC) |
| गती श्रेणी | 1:100 (SVC) |
| गती स्थिरता अचूकता | ±0.5% (SVC) |
| ओव्हरलोड क्षमता | 60 s साठी 150% रेट केलेले वर्तमान; 12 s साठी 170%; 1.5 s साठी 190% |
| टॉर्क बूस्ट | स्वयंचलित टॉर्क बूस्ट; मॅन्युअल बूस्ट 0.1% ते 30.0% |
| V/F वक्र | रेखीय, बहु-बिंदू आणि चौरस वक्र (1.2 / 1.4 / 1.6 / 1.8 / 2.0 पॉवर) |
| V/F पृथक्करण | पूर्ण पृथक्करण, अर्धा वियोग |
| प्रवेग / कमी होणे | रेखीय किंवा S-वक्र, 0.0 ते 6500.0 s |
| डीसी ब्रेकिंग | प्रारंभ वारंवारता 0.00 Hz ते कमाल वारंवारता; वेळ 0.0 ते 36.0 s; वर्तमान 0.0% ते 100.0% |
| JOG नियंत्रण | JOG वारंवारता 0.00 Hz ते कमाल वारंवारता (डिफॉल्ट 5 Hz); accel/decel 0.0 ते 6500.0 s |
| अंगभूत PID | होय, दाब, प्रवाह किंवा तापमानासाठी बाह्य नियंत्रकाशिवाय बंद लूप |
| AVR | जेव्हा ग्रिड व्होल्टेज चढ-उतार होते तेव्हा आउटपुट व्होल्टेज स्थिर होते |

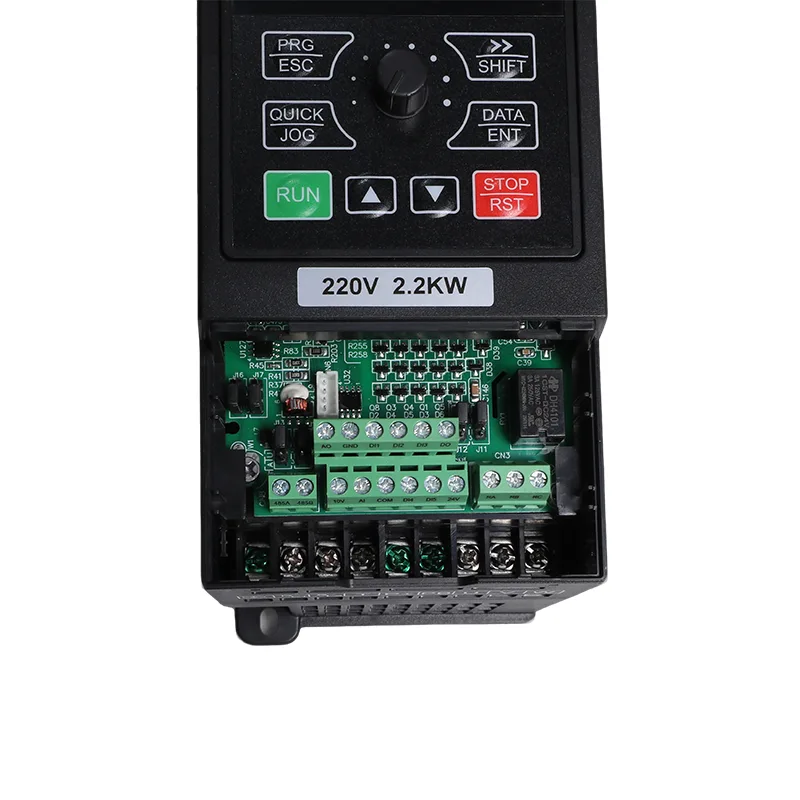

| इनपुट टर्मिनल्स | 5 डिजिटल इनपुट, DI5 50 kHz पर्यंत हाय-स्पीड पल्सला सपोर्ट करते; 1 एनालॉग इनपुट 0-10 V किंवा 0-20 एमए; 1 कीपॅड पोटेंशियोमीटर इनपुट |
| आउटपुट टर्मिनल्स | 1 हाय-स्पीड पल्स आउटपुट 50 kHz पर्यंत; 1 रिले आउटपुट; 1 एनालॉग आउटपुट 0-20 mA किंवा 0-10 V |
| संवाद | RS485, Modbus RTU |
| संरक्षण | पॉवर-ऑन, आउटपुट फेज लॉस, ओव्हर-करंट, ओव्हर-व्होल्टेज, अंडर-व्होल्टेज, जास्त-तापमान, ओव्हरलोड, अंडरलोड, कमकुवत प्रकाश येथे मोटर शॉर्ट सर्किट शोध |
| ऑपरेटिंग तापमान | -10°C ते 50°C; 40°C वर 1% प्रति 1°C कमी करा |
| स्टोरेज तापमान | -20°C ते 60°C |
| आर्द्रता | 95% RH खाली, संक्षेपण नाही |
| उंची | 1000 मीटर खाली; 1000 ते 3000 मीटर पर्यंत 1% प्रति 100 मीटर कमी करा |
| कंपन | ५.९ मी/से² (०.६ ग्रॅम) खाली |
| घेरणे | IP20, भिंत माउंट किंवा कॅबिनेट, अनुलंब स्थापना |
| वितरण प्रणाली | TN, TT |
| EMC / सुरक्षितता | IEC 61800-3 (C3); IEC 61800-5-1 |
ही श्रेणी लहान-स्तरीय पंपिंग आणि हलकी यंत्रसामग्रीसाठी आहे जिथे उपलब्ध पुरवठा सिंगल-फेज 230 V आहे. सौर ऑपरेशन दिवसा पाणी पंपिंगला समर्थन देऊ शकते, तर सामान्य-उद्देश मोड सुसंगत मोटर-चालित उपकरणांसाठी वेग नियंत्रण प्रदान करते.
इन्व्हर्टर एकतर सिंगल-फेज किंवा थ्री-फेज 220 V AC मोटर आउटपुटला समर्थन देते, योग्य मोटर कनेक्शन आणि P8-27 सेटिंगच्या अधीन. विद्यमान पंप किंवा मशीनसाठी ड्राइव्ह निर्दिष्ट करताना ही लवचिकता उपयुक्त ठरू शकते, परंतु मोटर वर्तमान आणि लोड आवश्यकता निवडलेल्या मॉडेलच्या रेटिंगमध्येच राहणे आवश्यक आहे.
CSIVEI 0.75-2.2kW 1 फेज 230V सोलर पंप आणि जनरल पर्पज इन्व्हर्टर VFD सोलर पंपिंग किंवा पारंपारिक वेग नियंत्रणासाठी ऑर्डर केले जाऊ शकते. कोटेशनची विनंती करताना मोटर नेमप्लेट, हेतू नियंत्रण मोड आणि PV मॉड्यूल तपशील सामायिक करा जेणेकरून मॉडेल आणि प्रारंभिक कॉन्फिगरेशन अनुप्रयोगाशी जुळले जाऊ शकते.
सौर पंप मोडमध्ये, P8-15 स्वयंचलित ऑपरेशन (0), फक्त सौर (1) किंवा फक्त मुख्य (2) निवडते. ऑटोमॅटिक मोडमध्ये, P8-16 मेन-रनिंग इंटरव्हल सेट करते (डीफॉल्टनुसार 60 मिनिटे) आणि P8-17 पुन्हा सोलर प्रयत्न करण्यापूर्वी विलंब सेट करते (डिफॉल्टनुसार 4 सेकंद).
शिफारस केलेले ॲरे 11 × 250 W मॉड्यूल्स किंवा 9 × 300 W मॉड्यूल्सची एक स्ट्रिंग आहे. ओपन-सर्किट व्होल्टेज शिफारस केलेल्या 360-430 VDC श्रेणीमध्ये आणि 450 VDC कमाल पेक्षा कमी ठेवा; MPPT श्रेणी 250-350 VDC आहे.
60-सेकंद पुष्टीकरण कालावधीसह 25% स्तरावर डीफॉल्टनुसार अंडरलोड शोध सक्षम केले जाते. फ्लोट स्विचेस DI2 आणि DI3 ला वायर्ड केले जाऊ शकतात आणि जेव्हा मॉनिटरिंग व्यवस्था वापरली जाते तेव्हा E43 त्रुटी लेव्हल-प्रोब फॉल्ट दर्शवते.
P8-00 सोलर पंप मोड (1) किंवा सामान्य-उद्देश मोड (0) निवडतो. सामान्य-उद्देश ऑपरेशन SVC/V/F नियंत्रण, RS485 वर अंगभूत PID आणि Modbus RTU प्रदान करते, समान ड्राइव्ह प्लॅटफॉर्मला सुसंगत पंप, पंखे आणि इतर लहान मशीन्सना सेवा देण्यासाठी अनुमती देते.
होय. U आणि V ला पंप कनेक्ट करा, नंतर सिंगल-फेज पंप मोडसाठी P8-27 ते 1 सेट करा. थ्री-फेज 220 V पंप U, V आणि W शी जोडतात आणि P8-27 0 वर सोडतात.
एकतर एका स्ट्रिंगमध्ये 250 W (37 V ओपन-सर्किट प्रकार) चे 11 मॉड्यूल किंवा एका स्ट्रिंगमध्ये 300 W (45 V प्रकार) चे 9 मॉड्यूल. दोन्ही शिफारस केलेल्या 360 ते 430 VDC विंडोमध्ये ॲरे व्होल्टेज ठेवतात. 450 VDC ओपन सर्किट अंतर्गत रहा, जे ड्राइव्ह कमाल आहे.
जेव्हा DC व्होल्टेज P8-07 मध्ये थ्रेशोल्ड पार करते तेव्हा ड्राइव्ह सुरू होते आणि जेव्हा आउटपुट वारंवारता P8-10 (डिफॉल्टनुसार 20 Hz) मध्ये P8-11 (डिफॉल्टनुसार 600 s) पेक्षा जास्त काळ कमकुवत-प्रकाश पातळीच्या खाली राहते तेव्हा थांबते. पंप ज्या वेगाने पाणी हलवते त्यापेक्षा कमी गतीने चालवल्याने मोटर गरम होते आणि बियरिंग्ज घालतात, त्यामुळे ड्राइव्ह रेंगाळण्याऐवजी थांबते.
क्र. पॅनल्स ड्राइव्हला फीड करतात आणि ड्राइव्ह पंपला फीड करते. टाकी हे स्टोरेज आहे, आणि टाकीची किंमत बॅटरी बँकेच्या काही भागाची असते आणि त्याला बदलण्याची आवश्यकता नसते.
होय. iMaster दोन्ही नोकऱ्यांसाठी तयार केले आहे आणि P8-00 पॅरामीटर त्यांच्यामध्ये निवडतो. सामान्य-उद्देश मोडमध्ये ते SVC किंवा V/F नियंत्रण, अंगभूत PID, RS485 वर Modbus RTU आणि संपूर्ण संरक्षण सेटसह मानक इन्व्हर्टर म्हणून वागते. तुम्ही ऑर्डर देता तेव्हा युनिट कोणत्या मोडमध्ये चालवायचे ते आम्हाला सांगा आणि आम्ही शिपिंगपूर्वी ते कॉन्फिगर करतो. आधीपासून सौर पंप मोडमध्ये असलेले युनिट P8-00 ते 0 सेट करून सामान्य-उद्देशावर स्विच केले जाते, त्यामुळे एका कामासाठी विकत घेतलेला स्टॉक अजूनही दुसऱ्यामध्ये विकला जाऊ शकतो.
आम्हाला मॉडेल आणि प्रकल्प पाठवा. आम्ही नमुना आणि व्हॉल्यूम किंमत एकत्रितपणे उद्धृत करतो जेणेकरुन तुम्ही कमिट करण्यापूर्वी जमिनीच्या किमतीची तुलना करू शकता आणि OEM ब्रँडिंग मूल्यमापन युनिटवर लागू केले जाऊ शकते जेणेकरून तुमचे स्वतःचे लेबल कसे दिसेल.
