Csivei कारखान्याच्या 0.75-2.2kW 3 फेज 380V सोलर पंप आणि जनरल पर्पज इन्व्हर्टर VFD मध्ये हाय-व्होल्टेज डीसी इनपुट श्रेणीची वैशिष्ट्ये आहेत. 550-750 VDC च्या ओपन-सर्किट व्होल्टेज श्रेणी आणि 450-600 VDC च्या MPPT श्रेणीसह, कमाल DC इनपुट 900 VDC आहे. समायोज्य प्रारंभ-व्होल्टेज श्रेणी 300-900 VDC आहे. ही मूल्ये शिफारस केलेल्या ॲरे सारणीमध्ये दर्शविलेली पॅनेल स्ट्रिंग निवडण्यासाठी आधार प्रदान करतात.
या मालिकेत तीन मोटर रेटिंग समाविष्ट आहेत: 0.75 kW, 1.5 kW आणि 2.2 kW. त्यांचे रेट केलेले आउटपुट प्रवाह अनुक्रमे 2.1 A, 3.8 A आणि 5.1 A आहेत. प्रत्येक मॉडेल तीन-फेज 380 V AC पुरवठ्यासाठी डिझाइन केलेले आहे आणि ते सौर पंप मोडमध्ये योग्यरित्या कॉन्फिगर केलेल्या फोटोव्होल्टेइक ॲरेसह देखील कार्य करू शकते. ऑपरेटिंग मोडची निवड हे निर्धारित करते की ड्राइव्हचा वापर सोलर पंपिंगसाठी किंवा सामान्य हेतू इन्व्हर्टर म्हणून केला जातो.
सूचीबद्ध केलेल्या मॉड्यूल पर्यायांसाठी, शिफारस केलेले ॲरे 250 W (37±1 V) रेट केलेल्या 18 मॉड्यूल्सची एक स्ट्रिंग किंवा 300 W (45±1 V) रेट केलेल्या 15 मॉड्यूल्सची एक स्ट्रिंग वापरते. उच्च PV स्ट्रिंग व्होल्टेजचा अर्थ दिलेल्या पॉवर लेव्हलसाठी कमी डीसी करंट असू शकतो, ज्यामुळे केबल करंट आणि दीर्घकाळ चालताना व्होल्टेज ड्रॉप व्यवस्थापित करण्यात मदत होऊ शकते. अंतिम स्ट्रिंग डिझाइनमध्ये वास्तविक मॉड्यूल इलेक्ट्रिकल डेटा वापरणे आवश्यक आहे आणि ॲरेचा जास्तीत जास्त ओपन-सर्किट व्होल्टेज ड्राइव्हच्या मर्यादेत ठेवणे आवश्यक आहे.

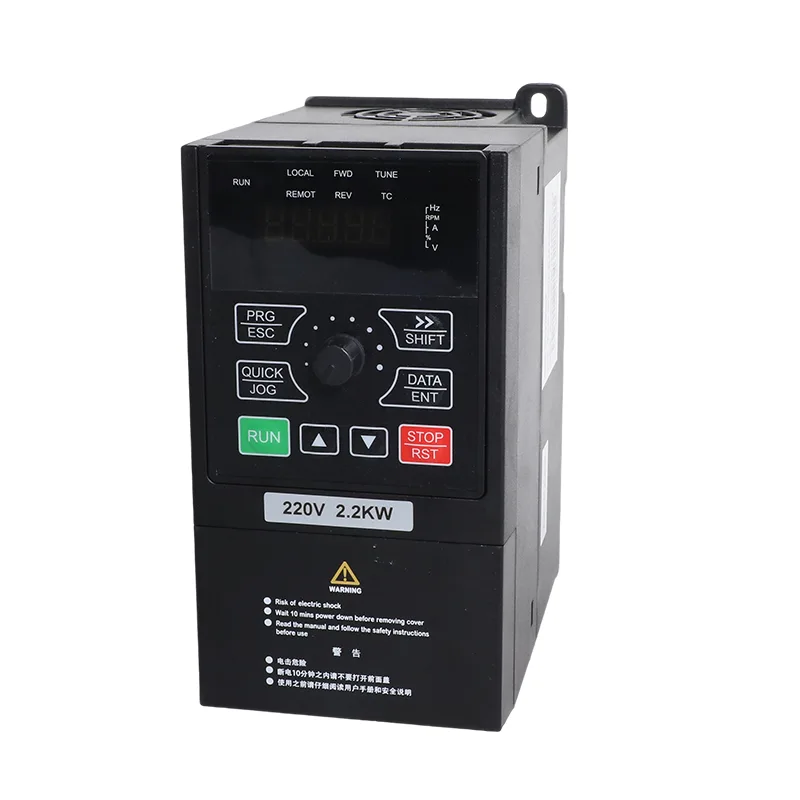

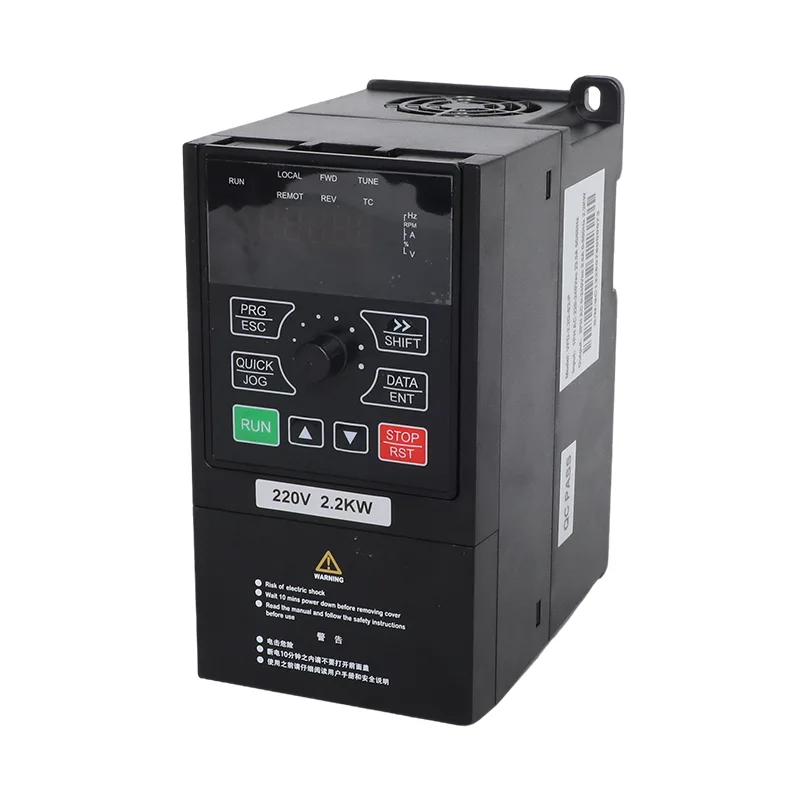

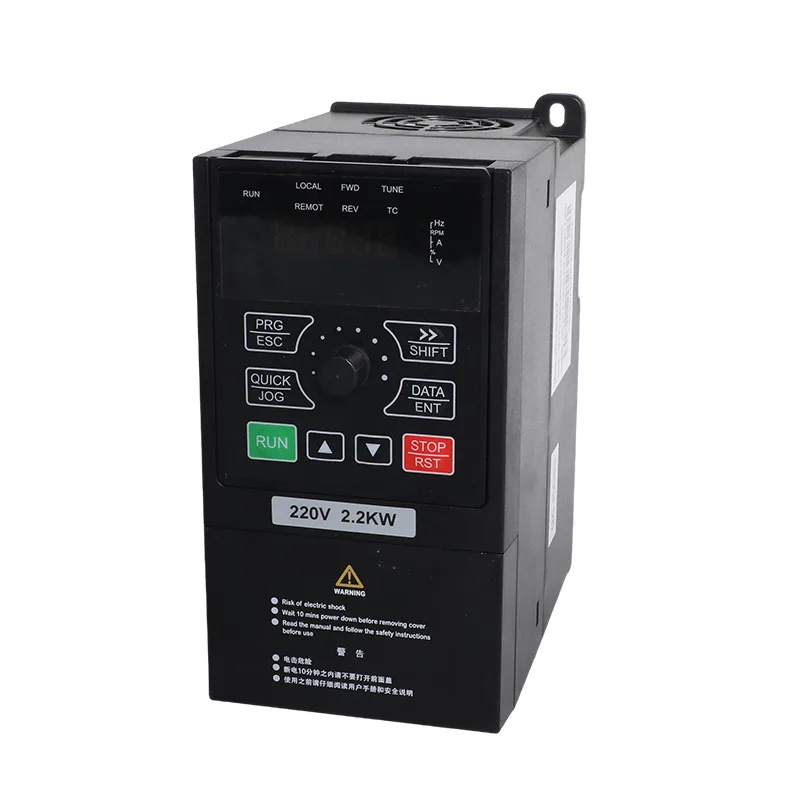

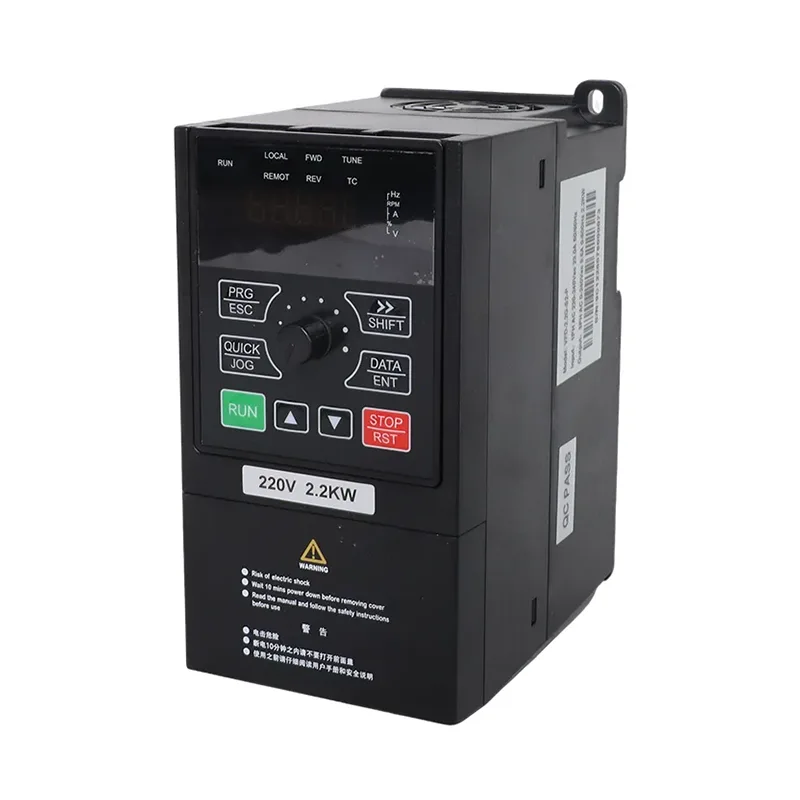

तीन मॉडेल्समध्ये 171 × 86 × 138 मिमी आणि अंदाजे 1 किलो वजनाची कॉम्पॅक्ट चेसिस आहे. 67.3 × 157.5 mm चा माउंटिंग फूटप्रिंट इन्व्हर्टरला लहान कंट्रोल कॅबिनेट किंवा उपकरणांच्या संलग्नकांमध्ये बसवण्यास मदत करतो. हे कॉम्पॅक्ट फॉर्म उपयुक्त आहे जेथे लहान पंप किंवा मशीनला व्हेरिएबल-स्पीड कंट्रोलची आवश्यकता असते परंतु इंस्टॉलेशनची जागा मर्यादित असते.
P8-00 1 वर सेट केल्यावर, ड्राइव्ह सोलर पंप मोडमध्ये चालते. MPPT ट्रॅकिंग उपलब्ध फोटोव्होल्टेइक पॉवरच्या प्रतिसादात ऑपरेशन समायोजित करते, तर कमकुवत-प्रकाश तर्कशास्त्र आणि पंप-संबंधित संरक्षण कार्ये बदलत्या सौर परिस्थितीचे व्यवस्थापन करण्यास मदत करतात. सिस्टम निर्दिष्ट करताना ॲरे स्ट्रिंग व्होल्टेज, मोटर रेटिंग आणि पंप आवश्यकता सर्व तपासल्या पाहिजेत.
P8-00 0 वर सेट केल्यावर, तेच हार्डवेअर सोलर ॲरेशिवाय सुसंगत तीन-फेज मोटर्ससाठी वापरले जाऊ शकते. SVC किंवा V/F नियंत्रण मोटर-स्पीड रेग्युलेशनला समर्थन देते, तर अंगभूत PID आणि RS485 Modbus RTU योग्य दाब, प्रवाह किंवा प्रक्रिया-नियंत्रण अनुप्रयोगांसाठी उपलब्ध आहेत. CSIVEI शिपमेंटपूर्वी विनंती केलेला ऑपरेटिंग मोड कॉन्फिगर करू शकतो; नंतरचा मोड बदल संबंधित पॅरामीटर्सद्वारे केला जातो आणि उत्पादन मॅन्युअलचे अनुसरण केले पाहिजे.
| आयटम | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| लागू मोटर | 0.75 kW / 1 HP | 1.5 kW / 2 HP | 2.2 kW / 3 HP |
| नाममात्र क्षमता | 1.5 kVA | 3 kVA | 4 kVA |
| इनपुट वर्तमान | ३.४ अ | ५ अ | ५.८ अ |
| आउटपुट वर्तमान | २.१ अ | ३.८ अ | ५.१ अ |
| एसी इनपुट व्होल्टेज | AC 3 PH 380 V (-15%) ते 440 V (+10%) | ||
| कमाल डीसी इनपुट व्होल्टेज | 900 VDC | ||
| शिफारस केलेली Voc श्रेणी | 550 ते 750 VDC | ||
| शिफारस केलेली MPPT श्रेणी | 450 ते 600 VDC | ||
| व्होल्टेज श्रेणी सुरू करा | 300 ते 900 VDC, पॅरामीटर समायोज्य | ||
| रेट केलेले आउटपुट व्होल्टेज | 3 PH 380 V AC | ||
| आवाज पातळी | कमाल 50 dBA |
| मॉडेल | 37±1 V मॉड्यूल, 250 W±5 Wp | 45±1 V मॉड्यूल, 300 W±5 Wp | ||
| प्रति स्ट्रिंग मॉड्यूल | तार | प्रति स्ट्रिंग मॉड्यूल | तार | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| आयटम | तपशील |
| रेट केलेली वारंवारता | 50/60 Hz |
| इनपुट वारंवारता श्रेणी | ±5% (47.5 ते 63 Hz) |
| आउटपुट व्होल्टेज | इनपुट व्होल्टेजसाठी 0 |
| आउटपुट वारंवारता | 0.1 ते 500 Hz |
| कमाल वारंवारता | 0 ते 500 Hz (SVC आणि V/F नियंत्रण) |
| वाहक वारंवारता | 0.8 kHz ते 8 kHz, लोड करण्यासाठी आपोआप समायोजित (16 kHz पर्यंत समर्थित) |
| वारंवारता ठराव | डिजिटल सेटिंग 0.01 Hz; ॲनालॉग सेटिंग कमाल वारंवारता 0.025% |
| नियंत्रण मोड | सेन्सरलेस वेक्टर कंट्रोल (एसव्हीसी); V/F नियंत्रण |
| टॉर्क सुरू होत आहे | 0.5 Hz / 150% (SVC) |
| गती श्रेणी | 1:100 (SVC) |
| गती स्थिरता अचूकता | ±0.5% (SVC) |
| ओव्हरलोड क्षमता | 60 s साठी 150% रेट केलेले वर्तमान; 12 s साठी 170%; 1.5 s साठी 190% |
| टॉर्क बूस्ट | स्वयंचलित टॉर्क बूस्ट; मॅन्युअल बूस्ट 0.1% ते 30.0% |
| V/F वक्र | रेखीय, बहु-बिंदू आणि चौरस वक्र (1.2 / 1.4 / 1.6 / 1.8 / 2.0 पॉवर) |
| V/F पृथक्करण | पूर्ण पृथक्करण, अर्धा वियोग |
| प्रवेग / कमी होणे | रेखीय किंवा S-वक्र, 0.0 ते 6500.0 s |
| डीसी ब्रेकिंग | प्रारंभ वारंवारता 0.00 Hz ते कमाल वारंवारता; वेळ 0.0 ते 36.0 s; वर्तमान 0.0% ते 100.0% |
| JOG नियंत्रण | JOG वारंवारता 0.00 Hz ते कमाल वारंवारता (डिफॉल्ट 5 Hz); accel/decel 0.0 ते 6500.0 s |
| अंगभूत PID | होय, दाब, प्रवाह किंवा तापमानासाठी बाह्य नियंत्रकाशिवाय बंद लूप |
| AVR | जेव्हा ग्रिड व्होल्टेज चढ-उतार होते तेव्हा आउटपुट व्होल्टेज स्थिर होते |

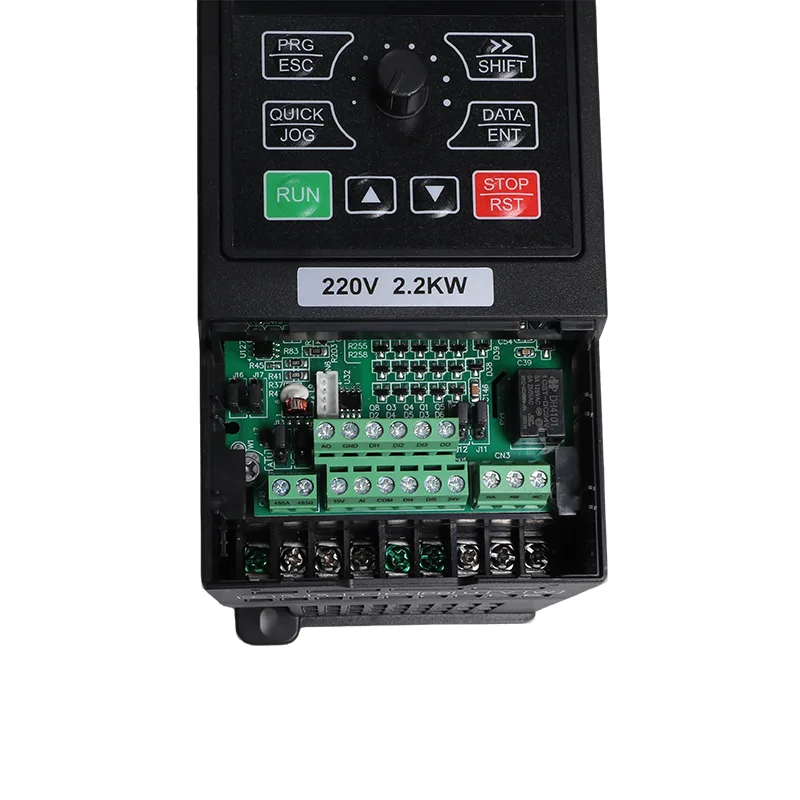

| इनपुट टर्मिनल्स | 5 डिजिटल इनपुट, DI5 50 kHz पर्यंत हाय-स्पीड पल्सला सपोर्ट करते; 1 एनालॉग इनपुट 0-10 V किंवा 0-20 एमए; 1 कीपॅड पोटेंशियोमीटर इनपुट |
| आउटपुट टर्मिनल्स | 1 हाय-स्पीड पल्स आउटपुट 50 kHz पर्यंत; 1 रिले आउटपुट; 1 एनालॉग आउटपुट 0-20 mA किंवा 0-10 V |
| संवाद | RS485, Modbus RTU |
| संरक्षण | पॉवर-ऑन, आउटपुट फेज लॉस, ओव्हर-करंट, ओव्हर-व्होल्टेज, अंडर-व्होल्टेज, जास्त-तापमान, ओव्हरलोड, अंडरलोड, कमकुवत प्रकाश येथे मोटर शॉर्ट सर्किट शोध |
| ऑपरेटिंग तापमान | -10°C ते 50°C; 40°C वर 1% प्रति 1°C कमी करा |
| स्टोरेज तापमान | -20°C ते 60°C |
| आर्द्रता | 95% RH खाली, संक्षेपण नाही |
| उंची | 1000 मीटर खाली; 1000 ते 3000 मीटर पर्यंत 1% प्रति 100 मीटर कमी करा |
| कंपन | ५.९ मी/से² (०.६ ग्रॅम) खाली |
| घेरणे | IP20, भिंत माउंट किंवा कॅबिनेट, अनुलंब स्थापना |
| वितरण प्रणाली | TN, TT |
| EMC / सुरक्षितता | IEC 61800-3 (C3); IEC 61800-5-1 |
ही उर्जा श्रेणी लहान थ्री-फेज पंप आणि मोटर-चालित उपकरणांसाठी आहे जिथे समायोजित गती, सौर ऑपरेशन किंवा दोन्ही उपयुक्त आहेत.
पंप सिस्टीमसाठी, समायोज्य प्रवेग आणि घसरण प्रवाह निर्माण होण्याच्या आणि कमी होण्याच्या दराचे व्यवस्थापन करण्यात मदत करू शकतात. योग्य रॅम्प सेटिंग्ज पंप, पाइपवर्क आणि हायड्रॉलिक परिस्थितीवर अवलंबून असतात; ते केवळ मोटर पॉवरमधून गृहीत न धरता कमिशनिंग दरम्यान निवडले जावे.
शिफारस केलेले ॲरे कॉन्फिगरेशन 250 W वर 18 मॉड्यूल्स किंवा 300 W वर 15 मॉड्यूल्स एका स्ट्रिंगमध्ये वापरतात. 550-750 VDC च्या शिफारस केलेल्या Voc श्रेणी आणि 450-600 VDC च्या MPPT श्रेणीसह, इन्व्हर्टर 900 VDC पर्यंत समर्थन करते. स्ट्रिंगची पुष्टी करण्यापूर्वी मॉड्यूलचे वास्तविक ओपन-सर्किट व्होल्टेज साइट तापमान परिस्थितीनुसार तपासा.
सौर पंप मोडसाठी P8-00 ते 1 किंवा सामान्य-उद्देश मोडसाठी 0 सेट करा. हेच प्लॅटफॉर्म MPPT-आधारित सोलर पंपिंग SVC/V/F मोटर कंट्रोल, अंगभूत PID आणि Modbus RTU सह एकत्रित करते, ज्यामुळे ते योग्य पंप किंवा लाईट-मशीनरी ऍप्लिकेशन्स सेवा देऊ शकतात.
P8-10 ते P8-14 कमकुवत-प्रकाश स्टॉप आणि रीस्टार्ट वर्तन कॉन्फिगर करा. अंडरलोड संरक्षण आणि वॉटर-लेव्हल इनपुट देखील पंप संरक्षणास समर्थन देऊ शकतात जेव्हा योग्यरित्या वायर्ड आणि इंस्टॉलेशनसाठी कॉन्फिगर केलेले असते.
171 × 86 × 138 मिमी चेसिसचे वजन अंदाजे 1 किलो आहे. अंगभूत PID, पाच डिजिटल इनपुट, analog I/O आणि RS485 Modbus RTU समर्थित बंद-लूप ऍप्लिकेशन्ससाठी वेगळ्या PID कंट्रोलरची आवश्यकता न ठेवता स्थानिक नियंत्रण आणि एकत्रीकरण पर्याय प्रदान करतात.
एका स्ट्रिंगमध्ये 250 W (37 V प्रकार) चे 18 मॉड्यूल किंवा 300 W (45 V प्रकार) चे 15 मॉड्यूल. दोघेही शिफारस केलेल्या 550 ते 750 VDC ओपन-सर्किट रेंजमध्ये ॲरे उतरवतात. 900 VDC पेक्षा जास्त नसावे, जे कमाल रेट केलेले आहे.
होय, ते सामान्य ऑफ-ग्रिड सेटअप आहे. ॲरेला DC टर्मिनल आणि पंपाला U, V आणि W वर वायर करा, सौर पुरवठ्यासाठी P8-15 ते 1 सेट करा आणि जेव्हा ॲरे पुरेसा व्होल्टेज देईल तेव्हा ड्राइव्ह चालेल.
ना. नियंत्रण हे सेन्सरलेस वेक्टर किंवा व्ही/एफ आहे, दोन्हीही फीडबॅकशिवाय. एमपीपीटी, ड्राय-रन प्रोटेक्शन, अंडरलोड प्रोटेक्शन आणि सतत प्रेशरसाठी पर्यायी पीआयडी आधीपासूनच ड्राइव्हमध्ये आहेत.
P8-09 ऑपरेटिंग फ्रिक्वेन्सीची कमी मर्यादा, 10.00 Hz बाय डीफॉल्ट सेट करते. P8-10 मधील कमकुवत-प्रकाश थ्रेशोल्डसह, हेच पाणी हलविण्यासाठी पंप खूप हळू फिरण्यापासून ड्राइव्हला थांबवते.
Modbus RTU सह RS485 पेक्षा जास्त, होय. ऑपरेटिंग फ्रिक्वेन्सी, बस व्होल्टेज, आउटपुट करंट, आउटपुट पॉवर, DI आणि DO स्थिती आणि सध्याचा पुरवठा मोड हे सर्व U0 मॉनिटरिंग ग्रुपमधून वाचण्यायोग्य आहेत, U0-49 वर पुरवठा मोड ग्रिड किंवा सोलर दर्शवित आहे.
होय. या आकाराचा मोठा वाटा सामान्य-उद्देश मोडमध्ये, हरितगृह पंखे, वर्कशॉप पंप, कूलंट सर्कुलेशन आणि 380 V पुरवठ्यावर लहान कॉम्प्रेसर चालविण्याकरिता साइटवर कुठेही ॲरे नाही. समान हार्डवेअर, समान पॅरामीटर्स, भिन्न मोड. तुम्ही ऑर्डर करता तेव्हा तुम्हाला कोणते हवे ते आम्हाला सांगा. सौर पंप मोडमध्ये खरेदी केलेले युनिट P8-00 ते 0 सेट करून स्विच केले जाते.
आम्हाला मॉडेलचे मिश्रण आणि प्रमाण सांगा आणि आम्ही किंमतीसह लिखित स्वरूपात जहाजाची तारीख उद्धृत करतो. मानक रेटिंग आणि OEM-ब्रँडेड युनिट्स एकाच शेड्यूलवर पाठवले जात नाहीत, कारण केस प्रिंटिंग आणि लेबल्स तुमच्या आर्टवर्कवर बनवले जातात, त्यामुळे तुम्ही ऑर्डर करण्यापूर्वी हे ठरवणे योग्य आहे.
