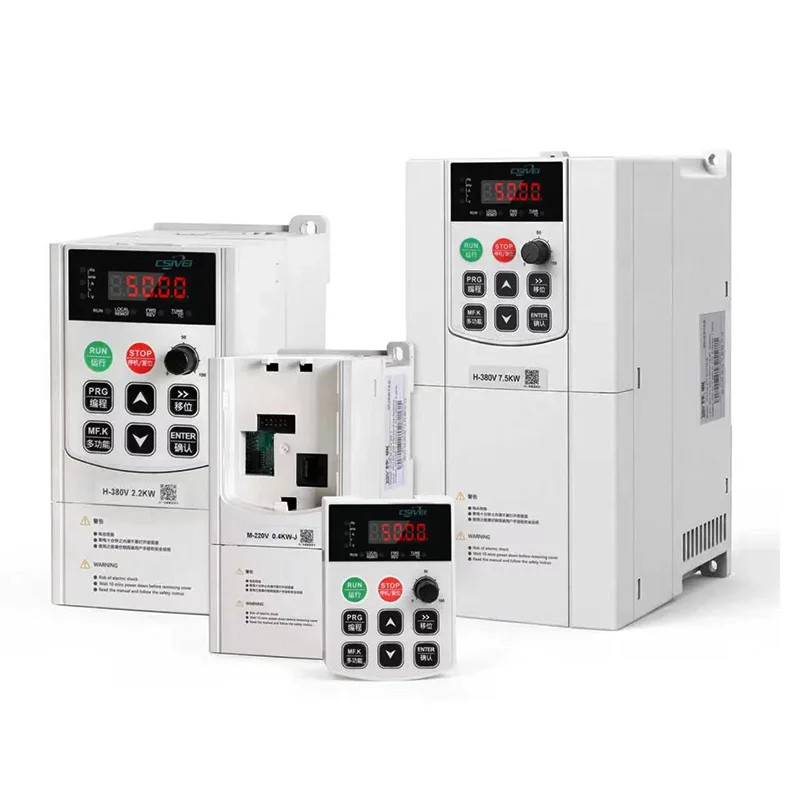

CSIVEI 18.5KW 3 फेज सोलर पंप इन्व्हर्टर हे मोठ्या प्रमाणात सौर जल प्रकल्पांसाठी उच्च-शक्तीचे समाधान आहे. हे ऑफ-ग्रिड आणि ग्रिड-हायब्रिड मोड्सना सपोर्ट करते, आपोआप सौर, बॅटरी आणि ग्रिड दरम्यान स्विच करते. 99% कार्यक्षमतेसह प्रगत MPPT, विस्तृत इनपुट व्होल्टेज श्रेणी (500-1000V DC). ड्राइव्हमध्ये अंगभूत PLC, एकाधिक कम्युनिकेशन पोर्ट (RS485, इथरनेट, CAN) आणि 7-इंच टचस्क्रीन पर्याय आहेत. संरक्षणामध्ये आर्क फॉल्ट डिटेक्शन, ग्राउंड फॉल्ट मॉनिटरिंग आणि पंप ड्राय-रन संरक्षण समाविष्ट आहे. बाह्य स्थापनेसाठी खडबडीत IP54 संलग्न (पर्यायी IP65). वाळवंट सुधारणे, जलाशय पंपिंग आणि औद्योगिक जल उपचारांसाठी आदर्श. CSIVEI टर्नकी सोलर पंपिंग सोल्यूशन्स वितरीत करते.
| मॉडेल | |
| इनपुट व्होल्टेज | AC,1PH,220V(-15%)~240V(+10%) |
| AC,3PH,380V(-15%)~440V(+10%) | |
| रेट केलेली वारंवारता | 50/60Hz |
| वारंवारता श्रेणी | ±5% (47.5~63Hz) |
| आउटपुट व्होल्टेज | 0-आउटपुट व्होल्टेज |
| आउटपुट वारंवारता | 0.1~500Hz |
| सर्वोच्च वारंवारता | वेक्टर नियंत्रण: 0 ~ 500Hz |
| V/F नियंत्रण: 0 ~ 500HZ | |
| वाहक वारंवारता | 0.8KHz~8KHz |
| लोड वैशिष्ट्यांनुसार वाहक वारंवारता स्वयंचलितपणे समायोजित केली जाऊ शकते | |
| इनपुट वारंवारता रिझोल्यूशन | डिजिटल सेटिंग: 0.01Hz |
| सिम्युलेशन सेटिंग: कमाल वारंवारता x ०.०२५% | |
| नियंत्रण पद्धत | SVC ओपन-लूप वेक्टर नियंत्रण |
| V/F ओपन-लूप गती नियंत्रण | |
| टॉर्क सुरू होत आहे | 0.5Hz/150%(SVC) |
| गती श्रेणी | 1:100(SVC) |
| गती स्थिरता अचूकता | ±0.5%(SVC) |
| ओव्हरलोड क्षमता | 150% रेटेड वर्तमान: 60s, 170% रेटेड वर्तमान: 12s, 190% रेटेड वर्तमान: 1.5s |
| टॉर्क वाढवा | स्वयंचलित टॉर्क बूस्ट; मॅन्युअल टॉर्क बूस्ट: 0.1% ~ 30.0% |
| V/F वक्र | तीन पद्धती: 1.रेखीय；2.मल्टीफोकल；3.पॉवर-प्रकार V/F वक्र |
| V/F पृथक्करण | 2 पद्धती: पूर्णपणे विभक्त; अर्ध-पृथक |
| प्रवेग आणि घसरण वक्र | रेखीय किंवा S-वक्र प्रवेग आणि घसरण पद्धती. 0.0 ~ 6500.0s च्या वेळेच्या श्रेणीसह दोन प्रकारचे प्रवेग आणि घसरण वेळा |
| डीसी ब्रेकिंग | DC ब्रेकिंग वारंवारता: 0.00Hz ~ कमाल वारंवारता |
| ब्रेकिंग वेळ: 0.0s~36.0s | |
| ब्रेक ऑपरेशन वर्तमान मूल्य: 0.0% ~ 100.0% | |
| जॉग कंट्रोल | जॉग वारंवारता श्रेणी: 0.00Hz ते कमाल वारंवारता. जॉग प्रवेग आणि घसरण वेळ: 0.0s ते 6500.0s |
| अंगभूत PID | हे सोयीस्करपणे प्रक्रिया नियंत्रण बंद-लूप नियंत्रण प्रणाली प्राप्त करू शकते |
| AVR | जेव्हा ग्रिड व्होल्टेज बदलतो तेव्हा ते आपोआप स्थिर आउटपुट व्होल्टेज राखू शकते. |
| टॉर्क मर्यादा आणि नियंत्रण | "एक्सकॅव्हेटर" वैशिष्ट्ये वारंवार ओव्हरकरंट ट्रिप टाळण्यासाठी ऑपरेशन दरम्यान टॉर्क स्वयंचलितपणे मर्यादित करतात |
ग्रामीण सामुदायिक पाणीपुरवठ्यासाठी डिझाइन केलेले, हे VFD पॉवर पंप करते जे बोअरहोल, नद्या किंवा जलाशयांमधून भारदस्त साठवण टाक्या किंवा थेट वितरण नेटवर्कमध्ये पाणी उचलते. प्रणाली आपोआप चालते: जेव्हा सौर ऊर्जा पुरेशी असते, तेव्हा पंप टाकी भरतो; जेव्हा टाकी भरलेली असते, तेव्हा ड्राइव्ह स्लीप मोडमध्ये प्रवेश करते, यांत्रिक जीवन टिकवून ठेवते. गावातील पाणी कियॉस्क, शालेय पाण्याची व्यवस्था आणि आरोग्य क्लिनिक पुरवठ्यासाठी आदर्श. बिल्ट-इन पीआयडी भारदस्त टाक्यांमध्ये स्थिर दाब सुनिश्चित करते, तर एमपीपीटी अल्गोरिदम ढगाळ दिवसातही सोलर पॅनेलमधून जास्तीत जास्त पॉवर काढतो. हे द्रावण डिझेल किंवा ग्रीडवर अवलंबून न राहता पिण्यासाठी आणि स्वच्छतेसाठी स्वच्छ, कमी किमतीचे पाणी पुरवते.
सौर जलप्रणालीमध्ये पंपाचे नुकसान होण्यापासून संरक्षण करणे महत्त्वाचे आहे. CSIVEI 18.5KW 3 फेज सोलर पंप इन्व्हर्टरमध्ये पंप-विशिष्ट संरक्षणांचा एक व्यापक संच समाविष्ट आहे:
● ड्राय-रन प्रोटेक्शन – करंट, पॉवर किंवा पर्यायी फ्लो सेन्सरचे निरीक्षण करते; जेव्हा पाण्याचा स्रोत संपतो तेव्हा पंप थांबवतो आणि सेटटेबल मध्यांतरानंतर स्वयंचलितपणे पुन्हा प्रयत्न करतो.
● पाईप फुटणे / कमी प्रवाह ओळखणे - पाईप फुटणे किंवा गळती दर्शविणारे अचानक विद्युत प्रवाह शोधते, पूर टाळण्यासाठी बंद होते.
● ओव्हर-करंट आणि ओव्हरलोड संरक्षण – वाळू, स्केलिंग किंवा बेअरिंग निकामी झाल्यामुळे पंप जास्त गरम होण्यापासून प्रतिबंधित करते.
● अंडर-व्होल्टेज आणि ओव्हर-व्होल्टेज शटडाउन – अस्थिर सौर इनपुटपासून ड्राइव्ह आणि मोटरचे रक्षण करते.
● प्रति-विपरीत सिंचन – जेव्हा पंप थांबतो, तेव्हा मोटार मागे फिरणाऱ्या पाण्याचा प्रवाह रोखण्यासाठी चेक व्हॉल्व्ह नियंत्रित केला जाऊ शकतो.
ही संरक्षणे पंपाचे आयुष्य वाढवतात, देखभाल भेटी कमी करतात आणि रिमोट सोलर इंस्टॉलेशन्समध्ये विश्वसनीय पाणी वितरण प्रदान करतात.
Q1: सौर पॅनेल आणि ड्राइव्ह दरम्यान मला कोणत्या केबल आकाराची आवश्यकता आहे?
A: केबलचा आकार DC चालू आणि अंतरावर अवलंबून असतो. 18.5KW 3 फेज सोलर पंप इन्व्हर्टरसाठी, सामान्यत: 4‑10mm² कॉपर केबल लहान अंतरासाठी वापरली जाते. आमचे केबल आकाराचे साधन वापरा किंवा तंत्रज्ञांचा सल्ला घ्या. बाहेरच्या धावांसाठी नेहमी UV-प्रतिरोधक, डबल-इन्सुलेटेड केबल्स वापरा.
Q2: मी ड्राइव्ह बाहेर स्थापित करू शकतो का?
A: मानक IP20 संलग्नकांना इनडोअर इंस्टॉलेशन किंवा वेदरप्रूफ कॅबिनेट आवश्यक आहे. अतिरिक्त कॅबिनेटशिवाय आउटडोअर माउंटिंगसाठी, पर्यायी IP54/IP65 एन्क्लोजर ऑर्डर करा. आर्द्रतेचा प्रतिकार करण्यासाठी सर्व आवृत्त्यांमध्ये कॉन्फॉर्मल-लेपित पीसीबी असतात.
Q3: मला पॅनेल आणि ड्राइव्ह दरम्यान डीसी ब्रेकरची आवश्यकता आहे का?
उत्तर: होय, सुरक्षितता आणि कोड अनुपालनासाठी DC रेट केलेले सर्किट ब्रेकर किंवा फ्यूज डिस्कनेक्ट अनिवार्य आहे. CSIVEI 2-ध्रुव DC ब्रेकरची शिफारस करते ज्याचा आकार कमाल DC प्रवाहाच्या 1.25x आहे.
Q4: मी ड्राय-रन प्रोटेक्शन सेन्सर कसा कनेक्ट करू?
A: ड्राइव्हमध्ये फ्लो स्विच, प्रेशर स्विच किंवा वॉटर लेव्हल इलेक्ट्रोडसाठी डिजिटल इनपुट टर्मिनल्स आहेत. सेन्सरचे NO/NC संपर्क कनेक्ट करा; नंतर "ड्राय-रन प्रोटेक्शन" वर संबंधित पॅरामीटर सेट करा. सेन्सर ट्रिगर झाल्यावर ड्राइव्ह थांबेल आणि दोष प्रदर्शित करेल.
Q5: या ड्राइव्हला कोणत्या ग्राउंडिंग आवश्यकता आहेत?
A: योग्य ग्राउंडिंग महत्त्वपूर्ण आहे. कॉपर कंडक्टर वापरून ड्राईव्हच्या पीई टर्मिनलला समर्पित पृथ्वीशी कनेक्ट करा. तसेच सोलर पॅनल फ्रेम आणि पंप मोटर ग्राउंड करा. जमिनीवर अयशस्वी झाल्यामुळे विद्युत शॉक होऊ शकतो किंवा ड्राइव्ह खराब होऊ शकते.
पूर्व आफ्रिकेतील 300 कुटुंबांच्या गावात अविश्वसनीय हातपंप विहिरी होत्या. 18.5KW 3 फेज सोलर पंप इन्व्हर्टरसह CSIVEI सोलर पंप VFD स्थापित करण्यात आला, जो बोरहोलमधून पाणी उचलून 50,000L च्या उंच टाकीमध्ये आणतो.
सर्व कुटुंबांना सेवा देणारे दररोज 4 तास स्वच्छ पाणी उपलब्ध आहे.
डिझेल किंवा ग्रीड वीज आवश्यक नाही - शून्य ऑपरेटिंग खर्च.
वार्षिक पॅनेल साफसफाईसाठी देखभाल कमी केली जाते.
स्त्रिया आणि मुले आता पाण्यासाठी लांब अंतरावर चालत नाहीत.
प्रणाली 3 वर्षांपासून दोषमुक्त चालली आहे, ज्यामुळे समुदायाचे आरोग्य आणि आर्थिक क्रियाकलाप बदलले आहेत.
