30HP 22kw VFD 3 फेज व्हेरिएबल स्पीड ड्राइव्ह

CSIVEI 30HP 22kw VFD 3 फेज व्हेरिएबल स्पीड ड्राइव्ह तीन-फेज मोटर नियंत्रणासाठी एक बहुमुखी एंट्री-लेव्हल ड्राइव्ह आहे. लहान औद्योगिक उपकरणे, वर्कशॉप मशिनरी आणि लाइट ऑटोमेशन टास्कसाठी डिझाइन केलेले, हे कॉम्पॅक्ट फूटप्रिंटमध्ये विश्वसनीय कामगिरी देते. V/F आणि सेन्सरलेस वेक्टर कंट्रोल मोड, अंगभूत PID कंट्रोलर आणि बाह्य कीपॅड किंवा रिमोट ऑपरेशनसाठी समर्थन दोन्ही वैशिष्ट्यीकृत. साइड-बाय-साइड माउंटिंग क्षमतेसह IP20 एन्क्लोजर कार्यक्षम पॅनेल इंस्टॉलेशनला अनुमती देते. सोपे पॅरामीटर कॉन्फिगरेशन आणि खडबडीत बांधकामासह, CSIVEI 115-132kw 3 फेज 380V VFD मूलभूत मोटर गती नियंत्रण अनुप्रयोगांसाठी एक भक्कम पाया प्रदान करते.

कोर पॅरामीटर्स आणि तपशील

ठराविक अनुप्रयोग

CSIVEI 30HP 22kw VFD 3 फेज व्हेरिएबल स्पीड ड्राइव्ह अत्यंत विश्वासार्हतेची आवश्यकता असलेल्या अल्ट्रा-हेवी औद्योगिक अनुप्रयोगांसाठी डिझाइन केले आहे:

●  खाण आणि खनिजे – ग्राइंडिंग मिल, क्रशर, स्लरी पंप

●  पाणी आणि सांडपाणी – मोठे लिफ्ट स्टेशन, एरेशन ब्लोअर, सांडपाणी पंप

●  तेल आणि वायू – पाइपलाइन पंप, कच्चे तेल हस्तांतरण, गॅस कॉम्प्रेशन

●  सागरी – प्रोपल्शन थ्रस्टर्स, बो थ्रस्टर्स, डेक मशिनरी

●  मोठे पंखे – बोगद्याचे वायुवीजन, विंड टनेल पंखे, ब्लास्ट फर्नेस ब्लोअर

त्याचे मजबूत बांधकाम आणि सक्रिय फ्रंट-एंड पर्याय ग्रिड कोड आणि हार्मोनिक मानकांचे पालन सुनिश्चित करतात.

वापरकर्ता-अनुकूल ऑपरेशन आणि सुलभ सेटअप

CSIVEI VFD मालिका अभियंते आणि देखभाल कर्मचाऱ्यांसाठी वापरात सुलभता, प्रतिष्ठापन वेळ कमी करणे आणि दैनंदिन ऑपरेशन सुलभ करणे याला प्राधान्य देते.

अंतर्ज्ञानी कीपॅड - LED/LCD कीपॅड स्पष्ट पॅरामीटर डिस्प्ले आणि द्रुत नेव्हिगेशन प्रदान करतो. पॅरामीटर गट तार्किकरित्या आयोजित केले जातात, आणि बहु-भाषा समर्थन जागतिक वापरकर्त्यांसाठी प्रवेशयोग्यता सुनिश्चित करते.

क्विक स्टार्ट विझार्ड - चरण-दर-चरण सेटअप वापरकर्त्यांना काही मिनिटांत मूलभूत पॅरामीटर कॉन्फिगरेशनद्वारे मार्गदर्शन करते. पूर्व-कॉन्फिगर केलेले ऍप्लिकेशन मॅक्रो (फॅन/पंप, कन्व्हेयर, कॉन्स्टंट टॉर्क) सामान्य ऍप्लिकेशन्ससाठी एक-टच सेटअपला अनुमती देतात.

पॅरामीटर कॉपी फंक्शन - एका ड्राइव्हवरून कीपॅडवर पॅरामीटर्स अपलोड करा आणि एकाधिक ड्राइव्हवर डाउनलोड करा, मल्टी-ड्राइव्ह सिस्टमसाठी सेटअप वेळ लक्षणीयरीत्या कमी करा आणि सातत्यपूर्ण कॉन्फिगरेशन सुनिश्चित करा.

काढता येण्याजोगा कीपॅड - एक्स्टेंशन केबल वापरून कीपॅड दूरस्थपणे माउंट केले जाऊ शकते, नियंत्रण पॅनेलचे दरवाजे किंवा दूरस्थ स्थानांवरून सोयीस्कर ऑपरेशन सक्षम करते.

कॉम्पॅक्ट डिझाइन - स्पेस-सेव्हिंग फूटप्रिंट शेजारी-बाय-साइड माउंटिंग, पॅनेलची घनता वाढवणे आणि कॅबिनेट आकार आवश्यकता कमी करण्यास अनुमती देते.

वारंवार विचारले जाणारे प्रश्न

मी माझ्या मोटरसाठी योग्य 30HP 22kw VFD 3 फेज व्हेरिएबल स्पीड ड्राइव्ह कसा निवडू शकतो?

विचारात घेण्यासारख्या काही गोष्टी:

मोटर पॉवर—VFD मोटार रेटिंग पेक्षा जुळले पाहिजे किंवा थोडे मोठे असावे.

इनपुट व्होल्टेज—सिंगल-फेज 230V किंवा थ्री-फेज 400V, ते तुमच्या पुरवठ्याशी जुळत असल्याची खात्री करा.

लोड प्रकार—कन्व्हेयर किंवा एक्स्ट्रूडर्स सारख्या स्थिर टॉर्क लोडसाठी सामान्यतः 100-120% मोटर पॉवरवर VFD आकाराची आवश्यकता असते. पंखे आणि पंपांसारखे परिवर्तनीय टॉर्क लोड अनेकदा मोटार पॉवरशी जुळणारे VFD वापरू शकतात, तसेच तुम्हाला ऊर्जा बचत मिळते.

वातावरण—धूळयुक्त, दमट किंवा बाहेरील स्थानांसाठी, उच्च IP रेटिंगसाठी जा (IP40, IP54, IP66) किंवा ड्राइव्हला संरक्षित एन्क्लोजरमध्ये ठेवा.

संप्रेषण—तुम्हाला PLC किंवा SCADA शी बोलण्याची गरज असल्यास, ड्राइव्ह तुमच्या प्रोटोकॉलला सपोर्ट करत आहे का ते तपासा (Modbus RTU मानक आहे; Profibus, Ethernet/IP, इ. पर्यायी आहेत).

तुम्हाला दुसरे मत हवे असल्यास CSIVEI कडे आकाराचे साधन आणि तंत्रज्ञान समर्थन देखील आहे.

मी सामान्य दोषांचे निवारण कसे करू?

द्रुत निदानासाठी ड्राइव्ह कीपॅडवर फॉल्ट कोड दर्शविते:

●  OC (ओव्हर-करंट) – शॉर्ट्स तपासा, मोटर वाइंडिंग समस्या किंवा एक्सेल वेळ खूप कमी आहे

●  OV (ओव्हर-व्होल्टेज) – ब्रेकिंग रेझिस्टर तपासा (वापरल्यास) किंवा कमी वेळ कमी करा

●  UV (अंडर-व्होल्टेज) – इनपुट पॉवर आणि वायरिंग तपासा

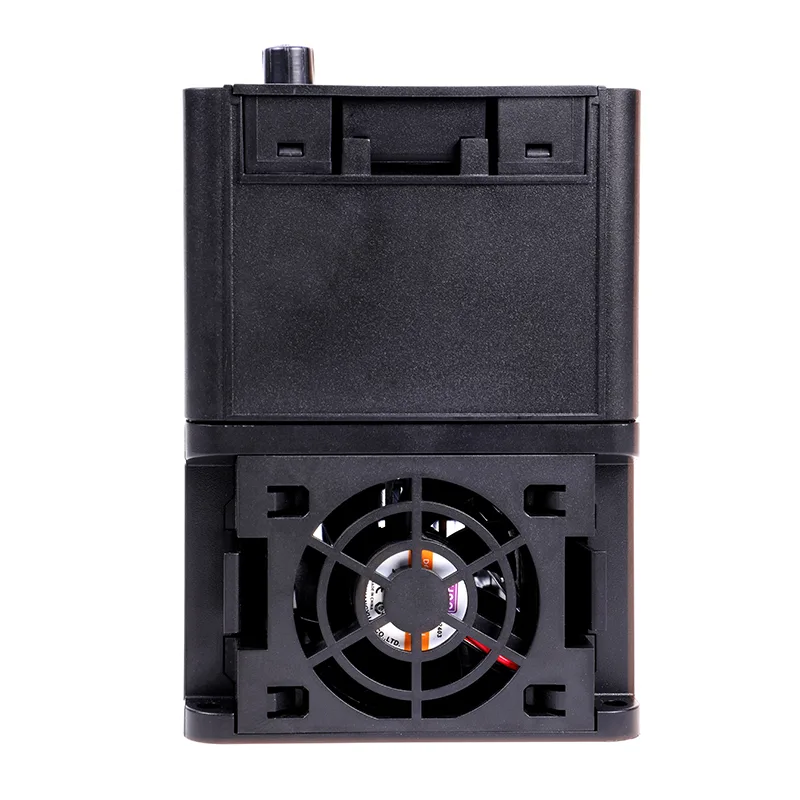

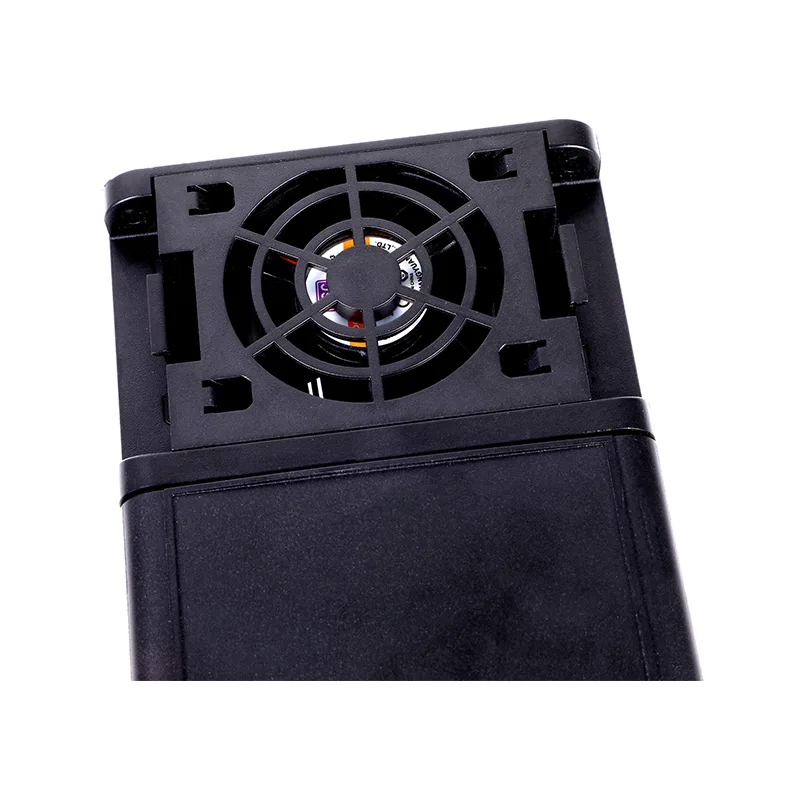

●  OH (अधिक-तापमान) – कूलिंग फॅन, सभोवतालचे तापमान आणि माउंटिंग क्लिअरन्स तपासा

●  OL (ओव्हरलोड) – मोटर लोड तपासा, एक्सेल वेळ वाढवा किंवा ड्राइव्हचा आकार वाढवा

●  मॅन्युअलमध्ये तपशीलवार चरणांसह पूर्ण दोष कोड सारणी आहे. अजूनही काही बंद असल्यास, CSIVEI टेक सपोर्ट मदत करू शकतो.

VFD चे सामान्य आयुर्मान काय आहे आणि मी ते कसे राखू शकतो?

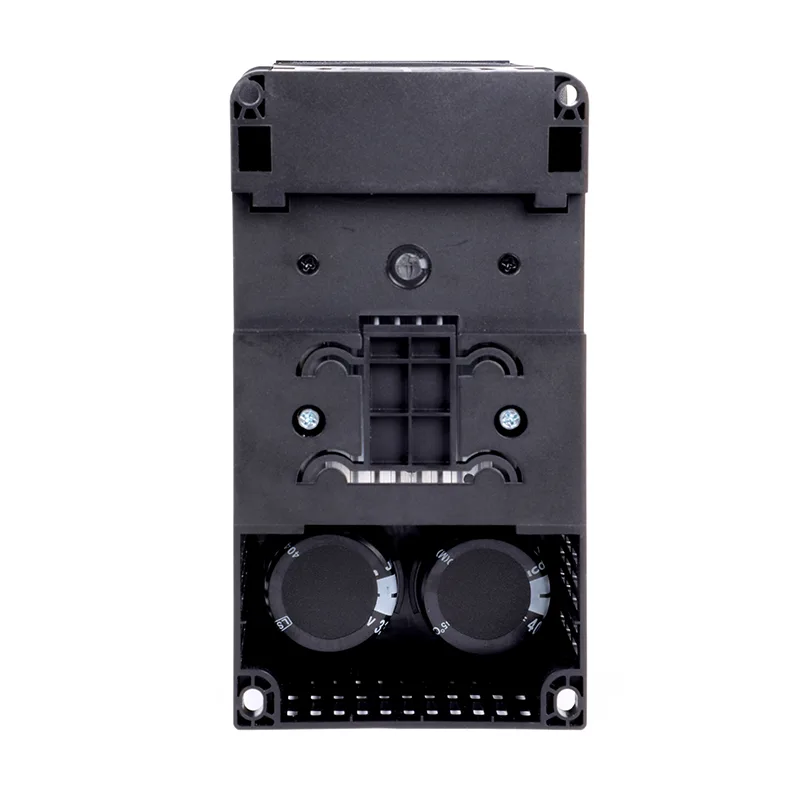

योग्य स्थापना आणि परिस्थितीसह, VFD 10-15 वर्षे टिकू शकते. मुख्य देखभाल: बंदिस्त स्वच्छ ठेवा—धूळ जमा झाल्यामुळे कूलिंग कार्यक्षमता नष्ट होते; कूलिंग फॅन्स तपासा (सामान्यत: 3-7 वर्षे टिकतात; गोंगाट किंवा अयशस्वी झाल्यास बदला); डीसी बस कॅपेसिटरची तपासणी करा—ते वेळ आणि तपमानानुसार वयाने वाढतात—जर ड्राइव्ह दोन वर्षांहून अधिक काळ साठवली गेली असेल, तर पॉवर अप करण्यापूर्वी कॅप्स सुधारित करा; सभोवतालच्या तापमानाचे निरीक्षण करा; अधूनमधून कीपॅड किंवा बाह्य संचयनावर पॅरामीटर्सचा बॅकअप घ्या. दर 6-12 महिन्यांनी एक द्रुत तपासणी आश्चर्य टाळण्यास मदत करते.

मी प्रथमच ड्राइव्ह कसा सेट करू?

CSIVEI ड्राइव्हस्मध्ये क्विक स्टार्ट विझार्ड आहे जो तुम्हाला काही मिनिटांत आवश्यक गोष्टींमधून मार्गदर्शन करतो:

मोटर नेमप्लेट डेटा (पॉवर, व्होल्टेज, करंट, वारंवारता, RPM) एंटर करा, ॲप्लिकेशन मॅक्रो (फॅन/पंप, कन्व्हेयर, कॉन्स्टंट टॉर्क) निवडा, एक्सेल आणि डिसेल वेळा सेट करा, वारंवारता स्रोत (कीपॅड, ॲनालॉग इनपुट, कम्युनिकेशन) निवडा आणि मोटर नियंत्रण ऑप्टिमाइझ करण्यासाठी ऑटो-ट्यूनिंग चालवा. मॅन्युअलमध्ये सर्व तपशील आहेत, आणि कीपॅड काढता येण्याजोगा आहे त्यामुळे तुम्ही ते आवश्यक असल्यास दूरस्थपणे ऑपरेट करू शकता.

मी थ्री-फेज मोटरसह सिंगल-फेज इनपुट VFD वापरू शकतो का?

होय. CSIVEI चे सिंगल-फेज 230V ड्राइव्ह मोटरला सिंगल-फेज इनपुट आणि आउटपुट थ्री-फेज पॉवर घेतात. जेव्हा फक्त सिंगल-फेज पॉवर उपलब्ध असते तेव्हा हा एक सामान्य सेटअप असतो परंतु तुम्हाला थ्री-फेज मोटरची कार्यक्षमता आणि विश्वासार्हता हवी असते. फक्त मोटरचा व्होल्टेज ड्राइव्हच्या आउटपुट-230V थ्री-फेजशी जुळत असल्याची खात्री करा.

ग्राहक प्रकरण: कृषी सिंचन पंपिंग

एका मोठ्या कृषी सहकारी संस्थेने विविध पीक क्षेत्रांना सेवा देण्यासाठी अनेक सिंचन पंप चालवले. मॅन्युअल व्हॉल्व्ह समायोजन आणि स्थिर-स्पीड पंप यामुळे अकार्यक्षम पाणी वितरण आणि उच्च ऊर्जा खर्च होते.

उपाय: CSIVEI 30HP 22kw VFD 3 फेज व्हेरिएबल स्पीड ड्राइव्ह दोन मुख्य पंपांवर स्थापित केले गेले होते, ज्यामध्ये झोनच्या मागणीवर आधारित पंप अनुक्रम व्यवस्थापित करणारा केंद्रीय नियंत्रक होता. ड्राइव्हस्च्या अंगभूत PID ने वितरण नेटवर्कमध्ये सतत दबाव राखला.

परिणाम:

●  वेगवेगळ्या सिंचन पद्धतींसाठी पाण्याचा दाब ऑप्टिमाइझ केला जातो (ठिबक वि. स्प्रिंकलर)

●  वाढत्या हंगामात ऊर्जेचा वापर 28% ने कमी झाला

●  पाणी हातोडा आणि पाईपचा ताण कमी करणे, पायाभूत सुविधांचे आयुष्य वाढवणे

●  रिमोट मॉनिटरिंग मोबाइल डिव्हाइसद्वारे रिअल-टाइम समायोजन सक्षम करते

●  सहकाराने तेव्हापासून सर्व नवीन पंप इंस्टॉलेशन्ससाठी CSIVEI ड्राइव्हवर प्रमाणित केले आहे.
