30kW/37kW 3 फेज 380V सोलर पंप आणि जनरल पर्पज इन्व्हर्टर VFD दोन मॉडेल्समध्ये उपलब्ध आहे: VFD-PC10-30G-T4-MK आणि VFD-PC10-37G-T4-MK. दोघेही थ्री-फेज AC इनपुट वापरतात आणि निवडलेल्या कॉन्फिगरेशननुसार सौर पंप किंवा सामान्य-उद्देश ऑपरेशनला समर्थन देतात.
सोलर पंप ऍप्लिकेशन्समध्ये, ड्राइव्ह फोटोव्होल्टेइक ॲरेमधून पॉवर वापरून पंप मोटर नियंत्रित करते. सामान्य-उद्देश मोडमध्ये, ते सुसंगत औद्योगिक उपकरणांसाठी व्हेरिएबल-फ्रिक्वेंसी मोटर नियंत्रण प्रदान करते. मॉडेलची निवड मोटरची रेट केलेली शक्ती आणि वर्तमान, पंप ऑपरेटिंग परिस्थिती, उपलब्ध उर्जा स्त्रोत आणि आवश्यक नियंत्रण कार्ये यावर अवलंबून असते.
30kW/37kW 3 फेज 380V सोलर पंप आणि जनरल पर्पज इन्व्हर्टर VFD साठी, लागू मॉडेल कॉन्फिगरेशननुसार P8-00 पॅरामीटरद्वारे ऑपरेटिंग मोड निवडला जातो.
सौर पंप मोड फोटोव्होल्टेइक ॲरेद्वारे पुरवलेल्या पंप अनुप्रयोगांसाठी आहे. या मोडसाठी सूचीबद्ध केलेल्या नियंत्रण कार्यांमध्ये कमाल पॉवर पॉइंट ट्रॅकिंग (MPPT) आणि कमकुवत-प्रकाश संरक्षण तर्क समाविष्ट आहे.
पीव्ही ॲरे ड्राइव्हच्या निर्दिष्ट डीसी व्होल्टेज मर्यादेमध्ये कॉन्फिगर करणे आवश्यक आहे. पंप आउटपुट उपलब्ध सौर उर्जा, मोटर आवश्यकता, पंप वैशिष्ट्ये आणि साइट परिस्थिती यावर अवलंबून असते.
जेथे ग्रिड किंवा जनरेटर बॅकअप आवश्यक आहे, तेथे इनपुट स्विचिंग व्यवस्था आणि वायरिंग लागू मॉडेल आकृतीचे अनुसरण करणे आवश्यक आहे. सर्व चेंजओव्हर फंक्शन्स ड्राइव्हमध्ये समाविष्ट आहेत असे मानण्याऐवजी निवडलेल्या स्थापनेसाठी बाह्य स्विचिंग घटक आवश्यक आहेत की नाही याची खात्री करा.
सामान्य-उद्देश मोड सुसंगत मोटर-चालित उपकरणांसाठी आहे ज्यांना चल-वारंवारता नियंत्रण आवश्यक आहे. सूचीबद्ध फंक्शन्समध्ये SVC आणि V/F नियंत्रण, अंगभूत PID, समायोज्य प्रवेग आणि मंदी आणि Modbus RTU कम्युनिकेशन यांचा समावेश आहे.
कमिशनिंग दरम्यान ऑपरेटिंग मोड आणि पॅरामीटर सेटिंग्ज स्थापित केल्या पाहिजेत. नियंत्रण स्त्रोत, मोटर डेटा, इनपुट टर्मिनल आणि ऑपरेटिंग कमांड कॉन्फिगर करताना अचूक मॉडेलसाठी वापरकर्ता मॅन्युअलचे अनुसरण करा.
| आयटम | VFD-PC10-30G-T4-MK | VFD-PC10-37G-T4-MK |
| लागू मोटर | 30 kW / 40 HP | 37 kW / 50 HP |
| इनपुट वर्तमान | ५७ ए | ६९ ए |
| आउटपुट वर्तमान | 60 ए | 75 ए |
| एसी इनपुट व्होल्टेज | AC 3 PH 380 V (-15%) ते 440 V (+10%) | |
| कमाल डीसी इनपुट व्होल्टेज | 900 VDC | |
| शिफारस केलेली Voc श्रेणी | 550 ते 750 VDC | |
| शिफारस केलेली MPPT श्रेणी | 450 ते 600 VDC | |
| व्होल्टेज श्रेणी सुरू करा | 300 ते 900 VDC, पॅरामीटर समायोज्य | |
| आउटपुट वारंवारता श्रेणी | 0 ते 500.00 Hz | |
| आवाज पातळी | 65 dBA कमाल. |
| मॉडेल | 37±1 V मॉड्यूल, 250 W±5 Wp | 45±1 V मॉड्यूल, 300 W±5 Wp | ||
| प्रति स्ट्रिंग मॉड्यूल | तार | प्रति स्ट्रिंग मॉड्यूल | तार | |
| VFD-PC10-30G-T4-MK | 18 | 8 | 15 | 8 |
| VFD-PC10-37G-T4-MK | 18 | 9 | 15 | 9 |
PV ॲरेचे नियोजन करताना, सार्वत्रिक आकारमान नियमांऐवजी संदर्भ व्यवस्था म्हणून वरील कॉन्फिगरेशनचा वापर करा. ॲरे अंतिम करण्यापूर्वी मॉड्यूल तपशील, पंप ऑपरेटिंग शर्ती आणि साइट आवश्यकतांची पुष्टी करा.
PV स्ट्रिंग डिझाइनमध्ये वास्तविक ओपन-सर्किट व्होल्टेज (Voc), ऑपरेटिंग व्होल्टेज, मॉड्यूल तापमान गुणांक आणि साइटचे किमान तापमान यांचा समावेश असणे आवश्यक आहे. गणना केलेली थंड-हवामान स्ट्रिंग Voc ड्राइव्हच्या कमाल DC इनपुट व्होल्टेजपेक्षा जास्त नाही आणि अपेक्षित ऑपरेटिंग व्होल्टेज त्याच्या MPPT श्रेणीशी सुसंगत असल्याचे सत्यापित करा. अंतिम कॉन्फिगरेशनमध्ये पंपचे मोटर रेटिंग, एकूण डायनॅमिक हेड, दैनंदिन पाण्याची मागणी आणि साइटची सौर परिस्थिती यांचाही विचार केला पाहिजे.
| आयटम | तपशील |
| रेट केलेली वारंवारता | 50/60 Hz |
| इनपुट वारंवारता श्रेणी | ±5% (47.5 ते 63 Hz) |
| आउटपुट व्होल्टेज | इनपुट व्होल्टेजसाठी 0 |
| आउटपुट वारंवारता | 0.1 ते 500 Hz |
| कमाल वारंवारता | 0 ते 500 Hz (SVC आणि V/F नियंत्रण) |
| वाहक वारंवारता | 0.8 kHz ते 8 kHz, लोड करण्यासाठी आपोआप समायोजित (16 kHz पर्यंत समर्थित) |
| वारंवारता ठराव | डिजिटल सेटिंग 0.01 Hz; ॲनालॉग सेटिंग कमाल वारंवारता 0.025% |
| नियंत्रण मोड | सेन्सरलेस वेक्टर कंट्रोल (एसव्हीसी); V/F नियंत्रण |
| टॉर्क सुरू होत आहे | 0.5 Hz / 150% (SVC) |
| गती श्रेणी | 1:100 (SVC) |
| गती स्थिरता अचूकता | ±0.5% (SVC) |
| ओव्हरलोड क्षमता | 60 s साठी 150% रेट केलेले वर्तमान; 12 s साठी 170%; 1.5 s साठी 190% |
| टॉर्क बूस्ट | स्वयंचलित टॉर्क बूस्ट; मॅन्युअल बूस्ट 0.1% ते 30.0% |
| V/F वक्र | रेखीय, बहु-बिंदू आणि चौरस वक्र (1.2 / 1.4 / 1.6 / 1.8 / 2.0 पॉवर) |
| V/F पृथक्करण | पूर्ण पृथक्करण, अर्धा वियोग |
| प्रवेग / कमी होणे | रेखीय किंवा S-वक्र, 0.0 ते 6500.0 s |
| डीसी ब्रेकिंग | प्रारंभ वारंवारता 0.00 Hz ते कमाल वारंवारता; वेळ 0.0 ते 36.0 s; वर्तमान 0.0% ते 100.0% |
| JOG नियंत्रण | JOG वारंवारता 0.00 Hz ते कमाल वारंवारता (डिफॉल्ट 5 Hz); accel/decel 0.0 ते 6500.0 s |
| अंगभूत PID | होय, दाब, प्रवाह किंवा तापमानासाठी बाह्य नियंत्रकाशिवाय बंद लूप |
| AVR | जेव्हा ग्रिड व्होल्टेज चढ-उतार होते तेव्हा आउटपुट व्होल्टेज स्थिर होते |

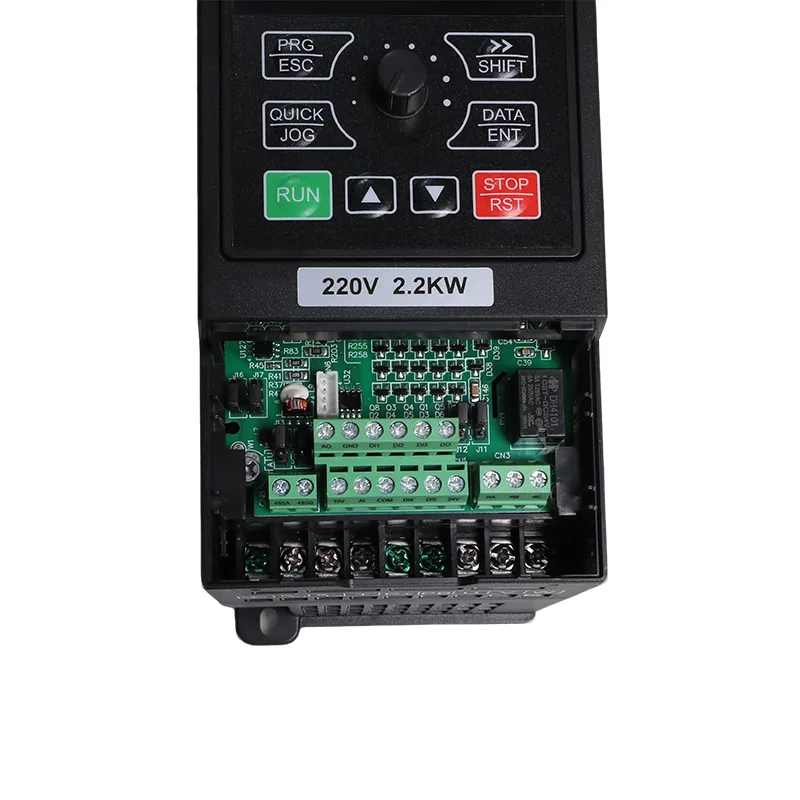

| इनपुट टर्मिनल्स | 5 डिजिटल इनपुट, DI5 50 kHz पर्यंत हाय-स्पीड पल्सला सपोर्ट करते; 1 एनालॉग इनपुट 0-10 V किंवा 0-20 एमए; 1 कीपॅड पोटेंशियोमीटर इनपुट |
| आउटपुट टर्मिनल्स | 1 हाय-स्पीड पल्स आउटपुट 50 kHz पर्यंत; 1 रिले आउटपुट; 1 एनालॉग आउटपुट 0-20 mA किंवा 0-10 V |
| संवाद | RS485, Modbus RTU |
| संरक्षण | पॉवर-ऑन, आउटपुट फेज लॉस, ओव्हर-करंट, ओव्हर-व्होल्टेज, अंडर-व्होल्टेज, जास्त-तापमान, ओव्हरलोड, अंडरलोड, कमकुवत प्रकाश येथे मोटर शॉर्ट सर्किट शोध |
| ऑपरेटिंग तापमान | -10°C ते 50°C; 40°C वर 1% प्रति 1°C कमी करा |
| स्टोरेज तापमान | -20°C ते 60°C |
| आर्द्रता | 95% RH खाली, संक्षेपण नाही |
| उंची | 1000 मीटर खाली; 1000 ते 3000 मीटर पर्यंत 1% प्रति 100 मीटर कमी करा |
| कंपन | ५.९ मी/से² (०.६ ग्रॅम) खाली |
| घेरणे | IP20, भिंत माउंट किंवा कॅबिनेट, अनुलंब स्थापना |
| वितरण प्रणाली | TN, TT |
| EMC / सुरक्षितता | IEC 61800-3 (C3); IEC 61800-5-1 |
ड्राइव्हमध्ये 900 VDC चे सूचीबद्ध कमाल DC इनपुट व्होल्टेज आणि 450-600 VDC ची शिफारस केलेली MPPT ऑपरेटिंग श्रेणी आहे. ही मूल्ये भिन्न उद्देशांसाठी कार्य करतात: कमाल इनपुट व्होल्टेज ही वरची मर्यादा आहे, तर MPPT श्रेणी सामान्य फोटोव्होल्टेइक ऑपरेशनशी संबंधित आहे.
सिस्टम डिझाइन दरम्यान ॲरेचे ओपन-सर्किट व्होल्टेज आणि ऑपरेटिंग व्होल्टेजचे स्वतंत्रपणे मूल्यांकन करणे आवश्यक आहे. PV ॲरेसाठी लक्ष्य ऑपरेटिंग व्होल्टेज म्हणून जास्तीत जास्त इनपुट व्होल्टेज वापरू नका.
सूचीबद्ध नियंत्रण पद्धती सेन्सरलेस वेक्टर कंट्रोल (SVC) आणि V/F नियंत्रण आहेत. SVC अंतर्गत, निर्दिष्ट प्रारंभिक टॉर्क 0.5 Hz वर 150% आहे. सूचीबद्ध गती श्रेणी 1:100 आहे, ±0.5% च्या गती स्थिरता अचूकतेसह.
वास्तविक मोटर कार्यप्रदर्शन मोटर पॅरामीटर्स, लोड वैशिष्ट्ये, स्थापना परिस्थिती आणि कमिशनिंग सेटिंग्जवर अवलंबून असते.
अंगभूत PID फंक्शन दाब, प्रवाह किंवा तापमान समाविष्ट असलेल्या बंद-लूप नियंत्रण अनुप्रयोगांसाठी वापरले जाऊ शकते, जेथे आवश्यक सेन्सर आणि सिस्टम कॉन्फिगरेशन प्रदान केले जाते.
Modbus RTU वापरून RS485 द्वारे संप्रेषण केले जाते. उपलब्ध डिजिटल आणि ॲनालॉग इनपुट आणि आउटपुट कॉन्फिगर केलेल्या नियंत्रण आणि निरीक्षण कार्यांना समर्थन देतात.
प्रोटेक्शन फंक्शन्स योग्य मोटर निवड, इलेक्ट्रिकल प्रोटेक्शन, वायरिंग प्रॅक्टिस किंवा सिस्टम कमिशनिंग बदलत नाहीत.
सूचीबद्ध ओव्हरलोड रेटिंग आहेत:
| ओव्हरलोड पातळी | कालावधी |
|---|---|
| रेट केलेल्या वर्तमानाच्या 150% | 60 सेकंद |
| रेट केलेल्या वर्तमानाच्या 170% | 12 सेकंद |
| रेट केलेल्या वर्तमानाच्या 190% | 1.5 सेकंद |
हे रेटिंग निर्दिष्ट अल्प-मुदतीच्या ओव्हरलोड क्षमतेचे वर्णन करतात. ते स्वतःच एखाद्या विशिष्ट पंपच्या प्रारंभ आवश्यकतांसाठी योग्यता स्थापित करत नाहीत. निवड करताना मोटर रेट केलेले वर्तमान, प्रवेग वेळ आणि लोड वैशिष्ट्ये तपासणे आवश्यक आहे.
इरिगेशन पंपिंग सिस्टीममध्ये मूल्यमापन करण्यासाठी योग्य जेथे मोटर रेटिंग, पंपिंग ड्यूटी आणि उपलब्ध पीव्ही ॲरे ड्राइव्हच्या वैशिष्ट्यांशी जुळतात. सिस्टम कॉन्फिगर करताना पाण्याची मागणी, एकूण डोके आणि साइटची सौर परिस्थिती विचारात घेतली पाहिजे.
सुसंगत रॉ-वॉटर सेवन आणि ट्रान्सफर पंपसाठी विचार केला जाऊ शकतो. मॉडेल निवडण्यापूर्वी मोटर चालू, आवश्यक ऑपरेटिंग वारंवारता, नियंत्रण आवश्यकता आणि कोणतीही बॅकअप-पॉवर व्यवस्था याची पुष्टी करा.
सामान्य-उद्देश मोडमध्ये, ड्राइव्हचा वापर सुसंगत औद्योगिक पंप ऍप्लिकेशन्ससाठी केला जाऊ शकतो, ज्यामध्ये प्रक्रिया-पाणी हस्तांतरण, कूलिंग-वॉटर सर्कुलेशन आणि व्हेरिएबल-फ्रिक्वेंसी कंट्रोल आवश्यक असलेल्या इतर मोटर-चालित प्रणालींचा समावेश आहे.
मर्यादित किंवा परिवर्तनीय ग्रिड उपलब्धतेसह स्थापनेसाठी, योग्यरित्या डिझाइन केलेल्या बॅकअप पुरवठ्यासह सौर पंपिंग प्रणालीचा भाग म्हणून ड्राइव्हचे मूल्यमापन केले जाऊ शकते. विशिष्ट स्थापनेसाठी बॅकअप स्त्रोत, चेंजओव्हर व्यवस्था आणि ऑपरेटिंग क्रम पुष्टी करणे आवश्यक आहे.
मोटर नेमप्लेट, रेट केलेले वर्तमान, व्होल्टेज, पॉवर आणि ऑपरेटिंग आवश्यकता तपासा. प्रत्येक पंप मोटरसह सुसंगतता स्थापित करण्यासाठी केवळ ड्राइव्हची रेट केलेली शक्ती पुरेशी नाही.
मॉड्यूल वैशिष्ट्यांची पुष्टी करा आणि साइटच्या सर्वात कमी अपेक्षित तापमानाखाली स्ट्रिंग व्होल्टेजची गणना करा. जास्तीत जास्त गणना केलेली Voc ड्राइव्हच्या DC इनपुट मर्यादेत राहते आणि सामान्य ऑपरेशन MPPT श्रेणीशी सुसंगत आहे याची खात्री करा.
ग्रिड किंवा जनरेटर ऑपरेशन आवश्यक असल्यास, इंस्टॉलेशनसाठी निर्दिष्ट केलेले AC स्त्रोत व्होल्टेज, वारंवारता, क्षमता, वायरिंग आणि चेंजओव्हर घटक सत्यापित करा. मॉडेलच्या वायरिंग आकृतीचे अनुसरण केल्याशिवाय उर्जा स्त्रोत कनेक्ट किंवा स्विच करू नका.
50 मीटरपेक्षा जास्त लांबीच्या मोटर केबल्ससाठी, आउटपुट-रिॲक्टर शिफारसी आणि परवानगी असलेल्या केबल लांबीसाठी लागू मॅन्युअल तपासा. केबलची लांबी, मोटर इन्सुलेशन आणि स्थापना परिस्थिती आउटपुट कनेक्शनच्या योग्यतेवर परिणाम करते.
सभोवतालचे तापमान, उंची, वायुवीजन आणि संलग्न परिस्थितीसाठी खाते. जेव्हा इन्स्टॉलेशन निर्दिष्ट ऑपरेटिंग अटींपेक्षा जास्त असेल तेव्हा डीरेटिंग आवश्यकता लागू केल्या पाहिजेत.
IP20 संलग्नक पाणी प्रवेशापासून संरक्षण प्रदान करत नाही. ड्राइव्हला त्याच्या निर्दिष्ट संरक्षण रेटिंग, तापमान आणि वायुवीजन आवश्यकतांसाठी योग्य असलेल्या वातावरणात आणि संलग्नकांमध्ये स्थापित करा.
250 W वर 18 मॉड्यूल्सच्या नऊ स्ट्रिंग्स, किंवा 300 W वर 15 च्या नऊ स्ट्रिंग्स, जे 162 किंवा 135 मॉड्यूल्स आहेत. रोजच्या पाण्याचे प्रमाण आणि एकूण डोक्याच्या विरूद्ध प्रारंभिक बिंदू आणि आकार माना, कारण ॲरे आउटपुट निर्धारित करते, मोटर रेटिंग नाही.
होय. R, S आणि T वरील कोणताही 380 V थ्री-फेज स्त्रोत बॅकअप पुरवठा म्हणून कार्य करतो. मेन किंवा जनरेटर ऑपरेशन सक्ती करण्यासाठी P8-15 ते 2 किंवा स्वयंचलित स्विचिंगसाठी 0 वर सेट करा. प्रथम जनरेटरच्या व्होल्टेजच्या स्थिरतेची खात्री करा, कारण ड्राइव्ह कोणत्याही इन्व्हर्टरप्रमाणे ओव्हरव्होल्टेज किंवा अंडरव्होल्टेजवर जाते.
घरामध्ये, थेट सूर्यप्रकाशाच्या बाहेर, संक्षारक किंवा ज्वलनशील वायू नाही, प्रवाहकीय धूळ नाही. सभोवतालचे -10°C ते 50°C 40°C पेक्षा जास्त डीरेटिंगसह, आर्द्रता 95% RH पेक्षा कमी, कंडेन्सेशनशिवाय 1000 मीटरपेक्षा कमी उंची, 5.9 m/s² पेक्षा कमी कंपन. संलग्नक IP20 आहे, म्हणून कॅबिनेट किंवा स्वच्छ पंप हाउस आवश्यक आहे.
मॅन्युअल एक शिफारस करते जेथे पंप ड्राइव्हपासून 50 मीटरपेक्षा जास्त आहे, जे या प्रमाणात सामान्य आहे. हे लांब केबल्सवरील परावर्तित व्होल्टेजपासून मोटार इन्सुलेशनचे संरक्षण करते आणि नोकरीमध्ये वळण अयशस्वी होण्याचा धोका कमी करते.
60 s साठी रेट केलेल्या प्रवाहाच्या 150%, 12 s साठी 170% आणि 1.5 s साठी 190%. 37 किलोवॅट युनिटवर जे एका मिनिटासाठी 112.5 ए आहे, मोठ्या सबमर्सिबलच्या सुरुवातीच्या प्रवेशासाठी आणि क्षणिक लोड स्पाइकसाठी पुरेसे आहे.
होय. ते सामान्य-उद्देश मोडमध्ये ऑर्डर करा आणि ते पाठवण्यापूर्वी P8-00 त्यानुसार सेट केले जाते, जे तुम्हाला SVC किंवा V/F नियंत्रण, PID, Modbus आणि संपूर्ण संरक्षण सेटसह एक मानक इन्व्हर्टर देते. सोलर पंप मोड हा दुसरा पर्याय आहे. प्रकल्पासाठी कोणता आवश्यक आहे ते आम्हाला सांगा. सोलर पंप मोडमधील युनिट नंतर P8-00 वर 0 सह सामान्य-उद्देशावर स्विच केले जाते, जे रिटर्नऐवजी पॅरामीटर बदल आहे.
आम्हाला पंप रेटिंग, एकूण हेड, दैनिक पाण्याचे प्रमाण आणि साइटचे स्थान पाठवा आणि आम्ही ड्राइव्ह मॉडेल, ॲरे कॉन्फिगरेशन आणि DC संरक्षण सूची एक पॅकेज म्हणून परत येऊ. किंमत, लीड टाइम आणि OEM अटी एकत्र उद्धृत केल्या आहेत जेणेकरून तुम्ही संपूर्ण गोष्ट तुमच्या ग्राहकाकडे एका दस्तऐवजात घेऊन जाऊ शकता.
