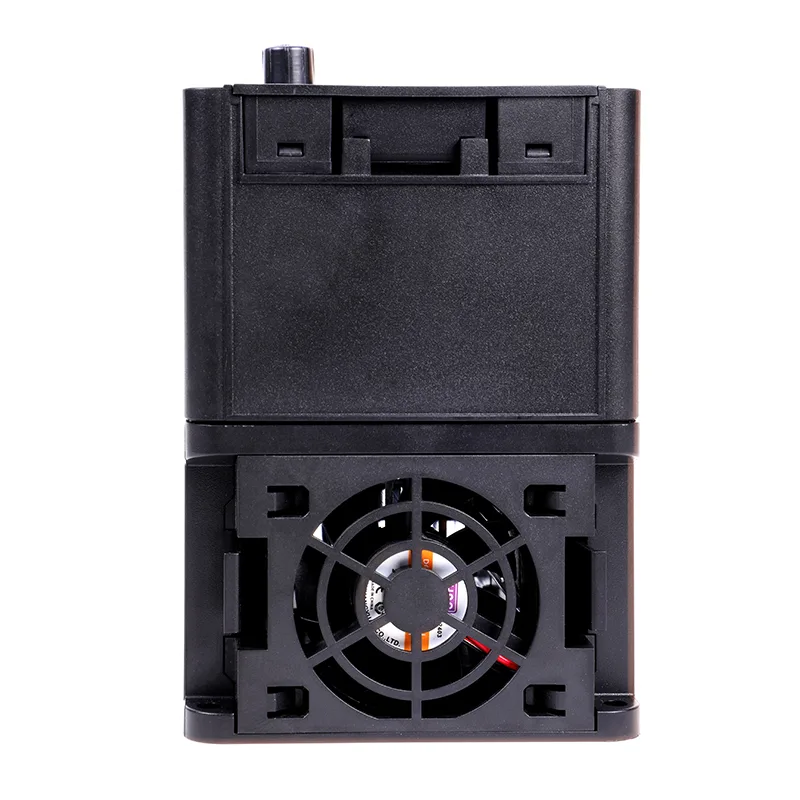

3 फेज मोटरसाठी 320kw VFD इन्व्हर्टर

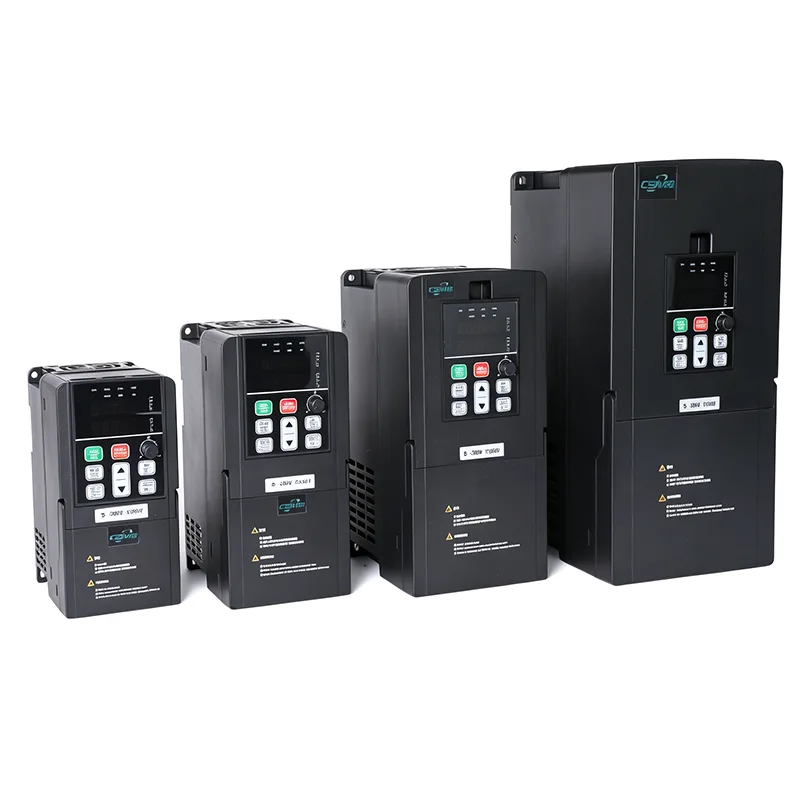

3 फेज मोटरसाठी CSIVEI 320kw VFD इन्व्हर्टर तीन-फेज मोटर नियंत्रणासाठी एक बहुमुखी एंट्री-लेव्हल ड्राइव्ह आहे. लहान औद्योगिक उपकरणे, वर्कशॉप मशिनरी आणि लाइट ऑटोमेशन टास्कसाठी डिझाइन केलेले, हे कॉम्पॅक्ट फूटप्रिंटमध्ये विश्वसनीय कामगिरी देते. V/F आणि सेन्सरलेस वेक्टर कंट्रोल मोड, अंगभूत PID कंट्रोलर आणि बाह्य कीपॅड किंवा रिमोट ऑपरेशनसाठी समर्थन दोन्ही वैशिष्ट्यीकृत. साइड-बाय-साइड माउंटिंग क्षमतेसह IP20 एन्क्लोजर कार्यक्षम पॅनेल इंस्टॉलेशनला अनुमती देते. सोपे पॅरामीटर कॉन्फिगरेशन आणि खडबडीत बांधकाम, हे मूलभूत मोटर गती नियंत्रण अनुप्रयोगांसाठी एक भक्कम पाया प्रदान करते.

उत्पादन पॅरामीटर्स

ठराविक अनुप्रयोग

3 फेज मोटरसाठी CSIVEI 320kw VFD इन्व्हर्टर हा अल्ट्रा-हाय-पॉवर मोटर नियंत्रणासाठी अंतिम उपाय आहे:

मेगा पंप - मोठ्या प्रमाणात पाणीपुरवठा, पूर नियंत्रण पंपिंग स्टेशन

खाण आणि खनिजे – मोठ्या ग्राइंडिंग मिल्स, उच्च क्षमतेचे क्रशर

तेल आणि वायू - मुख्य पाइपलाइन पंप, गॅस टर्बाइन स्टार्टर्स, कंप्रेसर स्टेशन

सिमेंट - रोटरी किलन ड्राइव्ह, मोठे पंखे

मरीन प्रोपल्शन - जहाजांसाठी मुख्य प्रोपल्शन ड्राइव्ह

सतत हेवी-ड्युटी ऑपरेशनसाठी इंजिनिअर केलेले, या ड्राइव्हमध्ये प्रगत थर्मल व्यवस्थापन, अनावश्यक कूलिंग आणि विस्तृत निदान क्षमता आहेत.

अनुप्रयोग-विशिष्ट वैशिष्ट्ये

CSIVEI VFD मालिकेमध्ये सामान्य औद्योगिक अनुप्रयोगांसाठी तयार केलेली विशेष कार्ये, सिस्टीम डिझाइन सुलभ करणे आणि कार्यक्षमता वाढवणे समाविष्ट आहे.

पंप आणि पंखा नियंत्रणासाठी अंगभूत PID – सतत दाबाने पाणीपुरवठा, HVAC प्रणाली आणि वायुवीजन अनुप्रयोगांसाठी आदर्श. ड्राइव्ह प्रेशर किंवा फ्लो सेन्सर्सकडून थेट इनपुट स्वीकारते आणि सेटपॉईंट राखण्यासाठी आपोआप गती समायोजित करते.

डायनॅमिक ब्रेकिंग - निवडक मॉडेल्सवरील अंगभूत ब्रेकिंग युनिट बाह्य ब्रेकिंग प्रतिरोधकांना जोडण्यास अनुमती देते, ज्यामुळे क्रेन, होइस्ट आणि सेंट्रीफ्यूज यांसारख्या ऍप्लिकेशन्ससाठी जलद गती कमी होणे आणि अचूक थांबणे शक्य होते.

फ्लाइंग स्टार्ट - ड्राईव्ह स्पिनिंग मोटर प्रथम न थांबवता सहजतेने कॅप्चर करू शकते, पवनचक्की पंखे किंवा फ्रीव्हीलिंग लोडसह ऍप्लिकेशन्समध्ये ट्रिपिंगचा उपद्रव दूर करते.

फायर मोड (फायर फायटर मोड) - फायर प्रोटेक्शन ऍप्लिकेशन्समध्ये, ड्राईव्ह दोष परिस्थिती ओव्हरराइड करू शकते आणि आपत्कालीन परिस्थितीत गंभीर वायुवीजन किंवा पाणी पुरवठा प्रणाली कार्यरत राहतील याची खात्री करण्यासाठी ऑपरेशन सुरू ठेवू शकते.

पंप क्लीनिंग फंक्शन - गलिच्छ पाणी किंवा सांडपाणी अनुप्रयोगांमध्ये स्केलिंग आणि अडथळे टाळण्यासाठी, पंपचे आयुष्य वाढवण्यासाठी आणि देखभाल कमी करण्यासाठी वेळोवेळी पंप उलट दिशेने फिरवते.

वारंवार विचारले जाणारे प्रश्न

मी VFD घराबाहेर किंवा वॉश-डाउन वातावरणात वापरू शकतो का?

मानक IP20 ड्राइव्ह स्वच्छ, कोरड्या पॅनेलमध्ये असणे आवश्यक आहे. बाहेरील किंवा कठोर वातावरणासाठी, CSIVEI उच्च IP रेटिंग ऑफर करते:

IP40 – कापड गिरण्या किंवा लाकूडकाम यांसारख्या धुळीच्या ठिकाणांसाठी चांगले

IP54/IP55 – धूळ-घट्ट आणि स्प्लॅश-प्रूफ; आउटडोअर एन्क्लोजर आणि वॉश-डाउन क्षेत्रांसाठी कार्य करते

IP66 - पूर्णपणे धूळ घट्ट आणि शक्तिशाली वॉटर जेट्स हाताळते; अन्न प्रक्रिया, कार वॉश किंवा अतिरिक्त बंदिस्त न करता बाहेरच्या वापरासाठी उपयुक्त

संक्षारक वायू उपस्थित असल्यास, PCB वर कॉन्फॉर्मल कोटिंगची शिफारस केली जाते.

मी योग्य कसे निवडू3 फेज मोटरसाठी 320kw VFD इन्व्हर्टरमाझ्या मोटरसाठी?

विचारात घेण्यासारख्या काही गोष्टी:

मोटर पॉवर—VFD मोटार रेटिंग पेक्षा जुळले पाहिजे किंवा थोडे मोठे असावे.

इनपुट व्होल्टेज—सिंगल-फेज 230V किंवा थ्री-फेज 400V, ते तुमच्या पुरवठ्याशी जुळत असल्याची खात्री करा.

लोड प्रकार—कन्व्हेयर किंवा एक्स्ट्रूडर्स सारख्या स्थिर टॉर्क लोडसाठी सामान्यतः 100-120% मोटर पॉवरवर VFD आकाराची आवश्यकता असते. पंखे आणि पंपांसारखे परिवर्तनीय टॉर्क लोड अनेकदा मोटार पॉवरशी जुळणारे VFD वापरू शकतात, तसेच तुम्हाला ऊर्जा बचत मिळते.

वातावरण—धूळयुक्त, दमट किंवा बाहेरील स्थानांसाठी, उच्च IP रेटिंगसाठी जा (IP40, IP54, IP66) किंवा ड्राइव्हला संरक्षित एन्क्लोजरमध्ये ठेवा.

संप्रेषण—तुम्हाला PLC किंवा SCADA शी बोलण्याची गरज असल्यास, ड्राइव्ह तुमच्या प्रोटोकॉलला सपोर्ट करत आहे का ते तपासा (Modbus RTU मानक आहे; Profibus, Ethernet/IP, इ. पर्यायी आहेत).

तुम्हाला दुसरे मत हवे असल्यास CSIVEI कडे आकाराचे साधन आणि तंत्रज्ञान समर्थन देखील आहे.

मला बाह्य ब्रेकिंग रेझिस्टरची आवश्यकता आहे का?

ते अवलंबून आहे. जर तुम्हाला जलद गती कमी होण्याची गरज असेल किंवा लोडमध्ये जास्त जडत्व असेल — जसे सेंट्रीफ्यूज, क्रेन, होइस्ट किंवा वाइंडर — तर होय, तुम्हाला एक आवश्यक असेल. अंतर्गत ब्रेकिंग युनिट असलेल्या ड्राइव्हवर, रेझिस्टर ओव्हर-व्होल्टेज फॉल्ट टाळण्यासाठी आणि थांबण्याची वेळ कमी करण्यासाठी पुनर्जन्म ऊर्जा हाताळते. मंद गतीने पंखे आणि पंपांसाठी, तुम्ही सहसा ते वगळू शकता.

ड्राइव्हमध्ये कोणते संरक्षण तयार केले आहे?

CSIVEI ड्राइव्हमध्ये संरक्षणांचा एक घन संच समाविष्ट आहे: ओव्हर-व्होल्टेज, अंडर-व्होल्टेज, ओव्हर-करंट, शॉर्ट सर्किट, जास्त-तापमान (हीटसिंक), इनपुट किंवा आउटपुटवरील फेज लॉस आणि मोटर ओव्हरलोड (इलेक्ट्रॉनिक थर्मल ओव्हरलोड, I²t). हे गोष्टी विश्वसनीयरित्या चालू ठेवण्यास आणि उपकरणांचे आयुष्य वाढविण्यात मदत करतात.

मी एका VFD मधून अनेक मोटर्स चालवू शकतो का?

होय, तुम्ही एकाच ड्राइव्हवरून समांतर अनेक मोटर्स चालवू शकता, जोपर्यंत: एकूण वर्तमान ड्रॉ ड्राइव्हच्या आउटपुट रेटिंगमध्ये राहतो, प्रत्येक मोटरचे स्वतःचे थर्मल ओव्हरलोड संरक्षण असते आणि तुम्ही V/F नियंत्रण वापरत आहात (मल्टी-मोटर सेटअपसाठी वेक्टर नियंत्रणाची शिफारस केलेली नाही). हे फॅन ॲरे, कन्व्हेयर सेक्शन किंवा पंप स्टेशनसाठी सामान्य आहे जिथे मोटर्स एकाच वेगाने धावतात.

ग्राहक प्रकरण: औद्योगिक वायुवीजन चाहता

फर्निचर उत्पादन सुविधेसाठी त्याच्या धूळ संकलन प्रणालीसाठी अचूक वायुप्रवाह नियंत्रण आवश्यक असते. पंखे सतत पूर्ण वेगाने चालवणे अकार्यक्षम होते आणि त्यामुळे जास्त आवाज निर्माण झाला.

उपाय: 3 फेज मोटरसाठी एक CSIVEI 320kw VFD इन्व्हर्टर मुख्य एक्झॉस्ट फॅनवर स्थापित केले गेले होते, ज्यामध्ये पंख्याचा वेग नियंत्रित करण्यासाठी प्रेशर सेन्सर मॉनिटरिंग डक्ट प्रेशर आहे.

परिणाम:

धूळ गोळा करण्याच्या मागणीशी जुळण्यासाठी पंख्याची गती आपोआप समायोजित होते

आंशिक लोड ऑपरेशन दरम्यान 45% ऊर्जा बचत

आवाज पातळी 12 डीबीने कमी झाली, कामाची स्थिती सुधारली

फॅन बेअरिंग्ज आणि बेल्ट्सवर कमी यांत्रिक पोशाख

प्रणाली आता पर्यावरणीय अनुपालन आणि परिचालन कार्यक्षमता लक्ष्य दोन्ही पूर्ण करते.
