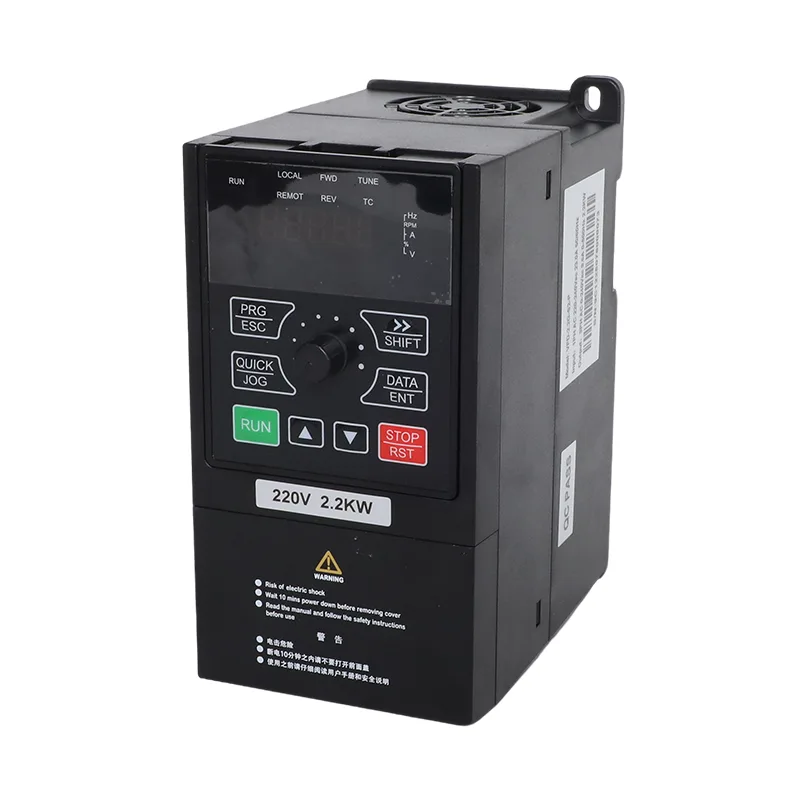

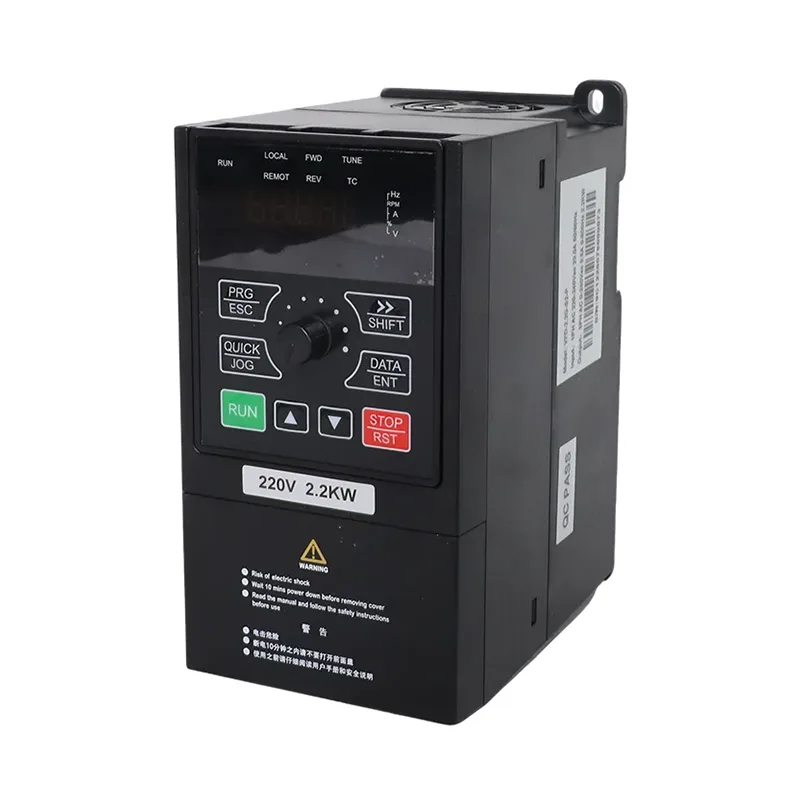

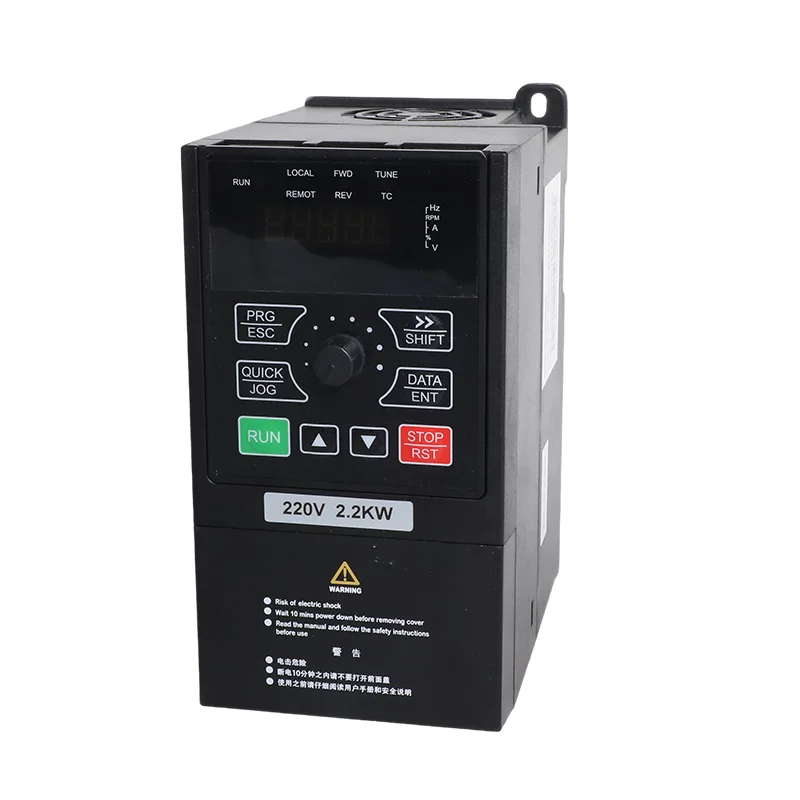

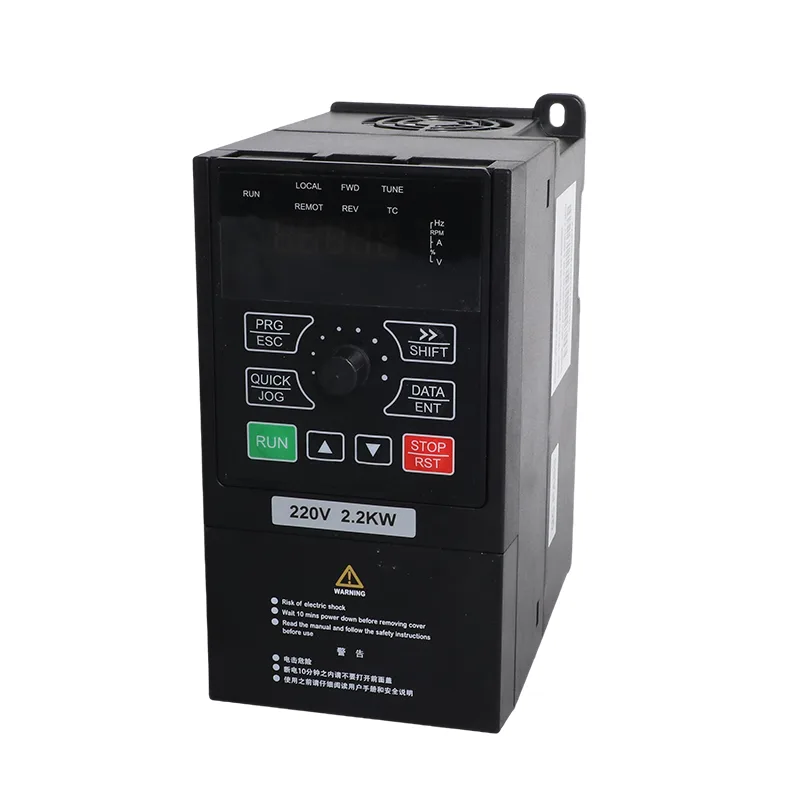

CSIVEI 4.0kW/5.5kW 1 फेज 230V सोलर पंप आणि जनरल पर्पज इन्व्हर्टर VFD अशा साइट्ससाठी आहे ज्यांना 4.0 kW किंवा 5.5 kW मोटर चालवण्याची आवश्यकता आहे परंतु थ्री-फेज युटिलिटी कनेक्शनऐवजी सिंगल-फेज AC पुरवठा आहे. VFD-PC10-4.0G-S2-MK 17 A आउटपुट करंट वितरीत करते, तर VFD-PC10-5.5G-S2-MK 25 A वितरीत करते. त्यांचे सूचीबद्ध AC इनपुट प्रवाह अनुक्रमे 32 A आणि 45 A आहेत, त्यामुळे विद्युत प्रवाहासाठी पुरवठा सर्किट, ब्रेकर आणि केबलची निवड करणे आवश्यक आहे.
DC बाजूला, ड्राइव्ह त्याच्या व्होल्टेज मर्यादेसाठी कॉन्फिगर केलेला फोटोव्होल्टेइक ॲरे स्वीकारतो. शिफारस केलेली MPPT श्रेणी 250–350 VDC आहे, शिफारस केलेली ॲरे ओपन-सर्किट व्होल्टेज श्रेणी 360–430 VDC आहे आणि कमाल DC इनपुट व्होल्टेज 450 VDC आहे. जेव्हा स्ट्रिंग्स समांतर जोडलेले असतात किंवा जेव्हा ॲरे थंड स्थितीत चालते तेव्हा या मर्यादा विशेषतः महत्वाच्या असतात, जेथे मॉड्यूल ओपन-सर्किट व्होल्टेज वाढू शकते.
सौर पंप मोड (P8-00 = 1): ड्राइव्ह फोटोव्होल्टेइक पंपिंगसाठी MPPT वापरते आणि कमकुवत-प्रकाश हाताळणी, अंडरलोड संरक्षण आणि जल-स्तर नियंत्रण पर्यायांसह पंप-संबंधित कार्ये प्रदान करते. जेव्हा ग्रिड बॅकअप इंस्टॉलेशनचा भाग असतो, तेव्हा चेंजओव्हर पॅरामीटर्स आणि बाह्य स्विचिंग व्यवस्था मॅन्युअलनुसार कॉन्फिगर करणे आवश्यक आहे.
सामान्य-उद्देश मोड (P8-00 = 0): ड्राइव्ह SVC किंवा V/F नियंत्रण, अंगभूत PID आणि RS485 Modbus RTU कम्युनिकेशनसह पारंपारिक इन्व्हर्टर म्हणून कार्य करते. हा मोड सोलर-पंप कंट्रोल फंक्शन न वापरता सुसंगत पंप, पंखे, ब्लोअर आणि इतर मोटर-चालित उपकरणांसाठी वापरला जाऊ शकतो.
ऑपरेटिंग मोड शिपमेंटपूर्वी सेट केला जाऊ शकतो आणि अनुप्रयोग आवश्यकता बदलल्यावर P8-00 द्वारे बदलला जाऊ शकतो. हे वितरक आणि इंस्टॉलर्सना योग्य मोटर रेटिंग, वायरिंग आणि पॅरामीटर सेटिंग्जच्या अधीन, नंतर ड्राइव्ह पुन्हा कॉन्फिगर करण्याचा पर्याय राखून ठेवत इच्छित वापर निर्दिष्ट करण्याचा मार्ग देते.
सोलर पंपिंगसाठी, 4.0kW/5.5kW 1 फेज 230V सोलर पंप आणि जनरल पर्पज इन्व्हर्टर VFD मॉडेल-विशिष्ट स्ट्रिंग लेआउट वापरते: 4.0 kW आवृत्ती दोन समांतर स्ट्रिंग वापरते, तर 5.5 kW आवृत्ती तीन वापरते. 37±1 V, 250 W±5 Wp मॉड्यूल्ससह, टेबल प्रति स्ट्रिंग 11 मॉड्यूल निर्दिष्ट करते; 45±1 V, 300 W±5 Wp मॉड्यूल्ससह, ते प्रति स्ट्रिंग 9 मॉड्यूल्स निर्दिष्ट करते. ॲरे कनेक्ट करण्यापूर्वी, निवडलेले मॉड्यूल डेटा आणि स्थानिक तापमान परिस्थिती वापरून स्ट्रिंग ओपन-सर्किट व्होल्टेजची गणना करा आणि ते ड्राइव्हच्या नमूद मर्यादेत ठेवा.
स्टोरेज टाकीचा वापर करणाऱ्या किंवा पाण्याच्या चांगल्या उपलब्धतेवर अवलंबून असलेल्या प्रतिष्ठापनांसाठी, ड्राइव्ह जल-स्तरीय इनपुट पर्यायांना आणि अंडरलोड संरक्षणास समर्थन देते. AI वॉटर-लेव्हल डिटेक्शन P8-18 वापरून कॉन्फिगर केले जाऊ शकते, P8-19 आणि P8-20 द्वारे थ्रेशोल्ड आणि स्लीप विलंब सेट केला जाऊ शकतो. अंडरलोड रीसेट वर्तन P8-26 द्वारे कॉन्फिगर केले आहे. जेव्हा योग्य सेन्सर्स आणि पॅरामीटर्स स्थापित केले जातात तेव्हा ही कार्ये टाकीची पातळी आणि पाण्याची उपलब्धता यासह पंप ऑपरेशनचे समन्वय साधण्यास मदत करतात.

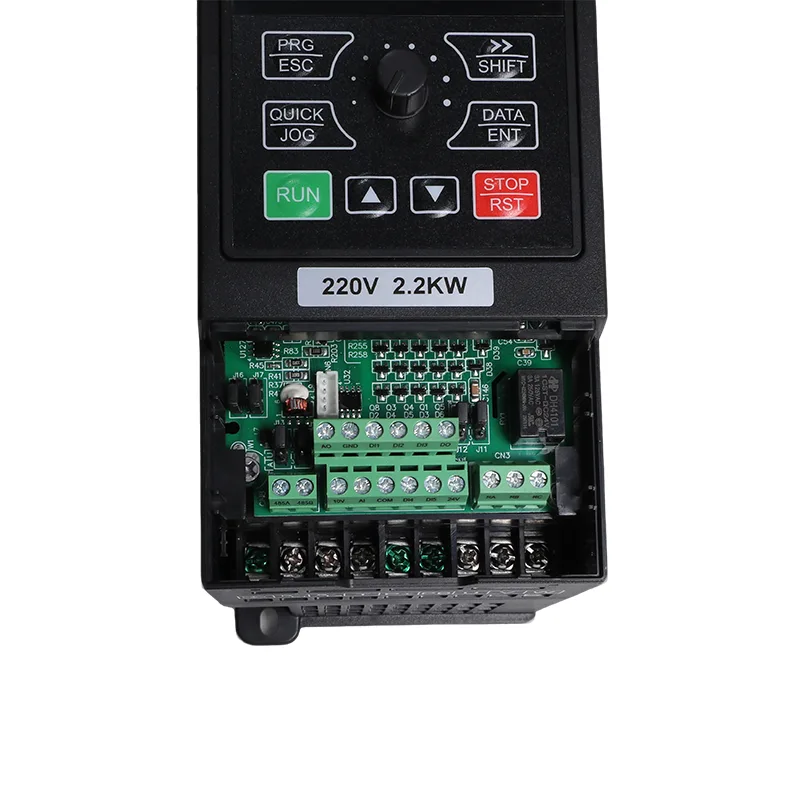

| आयटम | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| लागू मोटर | 4.0 kW / 5 HP | 5.5 kW / 7.5 HP |
| नाममात्र क्षमता | 5.9 kVA | 11 kVA |
| इनपुट वर्तमान | ३२ अ | ४५ ए |
| आउटपुट वर्तमान | १७ अ | २५ अ |
| एसी इनपुट व्होल्टेज | AC 1 PH 220 V (-15%) ते 240 V (+10%) | |
| कमाल डीसी इनपुट व्होल्टेज | 450 VDC | |
| शिफारस केलेली Voc श्रेणी | 360 ते 430 VDC | |
| शिफारस केलेली MPPT श्रेणी | 250 ते 350 VDC | |
| व्होल्टेज श्रेणी सुरू करा | 160 ते 450 VDC, पॅरामीटर समायोज्य | |
| रेट केलेले आउटपुट व्होल्टेज | 3 PH किंवा 1 PH 220 V AC | |
| आवाज पातळी | कमाल 50 dBA |
| मॉडेल | 37±1 V मॉड्यूल, 250 W±5 Wp | 45±1 V मॉड्यूल, 300 W±5 Wp | ||
| प्रति स्ट्रिंग मॉड्यूल | तार | प्रति स्ट्रिंग मॉड्यूल | तार | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| आयटम | तपशील |
| रेट केलेली वारंवारता | 50/60 Hz |
| इनपुट वारंवारता श्रेणी | ±5% (47.5 ते 63 Hz) |
| आउटपुट व्होल्टेज | इनपुट व्होल्टेजसाठी 0 |
| आउटपुट वारंवारता | 0.1 ते 500 Hz |
| कमाल वारंवारता | 0 ते 500 Hz (SVC आणि V/F नियंत्रण) |
| वाहक वारंवारता | 0.8 kHz ते 8 kHz, लोड करण्यासाठी आपोआप समायोजित (16 kHz पर्यंत समर्थित) |
| वारंवारता ठराव | डिजिटल सेटिंग 0.01 Hz; ॲनालॉग सेटिंग कमाल वारंवारता 0.025% |
| नियंत्रण मोड | सेन्सरलेस वेक्टर कंट्रोल (एसव्हीसी); V/F नियंत्रण |
| टॉर्क सुरू होत आहे | 0.5 Hz / 150% (SVC) |
| गती श्रेणी | 1:100 (SVC) |
| गती स्थिरता अचूकता | ±0.5% (SVC) |
| ओव्हरलोड क्षमता | 60 s साठी 150% रेट केलेले वर्तमान; 12 s साठी 170%; 1.5 s साठी 190% |
| टॉर्क बूस्ट | स्वयंचलित टॉर्क बूस्ट; मॅन्युअल बूस्ट 0.1% ते 30.0% |
| V/F वक्र | रेखीय, बहु-बिंदू आणि चौरस वक्र (1.2 / 1.4 / 1.6 / 1.8 / 2.0 पॉवर) |
| V/F पृथक्करण | पूर्ण पृथक्करण, अर्धा वियोग |
| प्रवेग / कमी होणे | रेखीय किंवा S-वक्र, 0.0 ते 6500.0 s |
| डीसी ब्रेकिंग | प्रारंभ वारंवारता 0.00 Hz ते कमाल वारंवारता; वेळ 0.0 ते 36.0 s; वर्तमान 0.0% ते 100.0% |
| JOG नियंत्रण | JOG वारंवारता 0.00 Hz ते कमाल वारंवारता (डिफॉल्ट 5 Hz); accel/decel 0.0 ते 6500.0 s |
| अंगभूत PID | होय, दाब, प्रवाह किंवा तापमानासाठी बाह्य नियंत्रकाशिवाय बंद लूप |
| AVR | जेव्हा ग्रिड व्होल्टेज चढ-उतार होते तेव्हा आउटपुट व्होल्टेज स्थिर होते |
| इनपुट टर्मिनल्स | 5 डिजिटल इनपुट, DI5 50 kHz पर्यंत हाय-स्पीड पल्सला सपोर्ट करते; 1 एनालॉग इनपुट 0-10 V किंवा 0-20 एमए; 1 कीपॅड पोटेंशियोमीटर इनपुट |
| आउटपुट टर्मिनल्स | 1 हाय-स्पीड पल्स आउटपुट 50 kHz पर्यंत; 1 रिले आउटपुट; 1 एनालॉग आउटपुट 0-20 mA किंवा 0-10 V |
| संवाद | RS485, Modbus RTU |
| संरक्षण | पॉवर-ऑन, आउटपुट फेज लॉस, ओव्हर-करंट, ओव्हर-व्होल्टेज, अंडर-व्होल्टेज, जास्त-तापमान, ओव्हरलोड, अंडरलोड, कमकुवत प्रकाश येथे मोटर शॉर्ट सर्किट शोध |
| ऑपरेटिंग तापमान | -10°C ते 50°C; 40°C वर 1% प्रति 1°C कमी करा |
| स्टोरेज तापमान | -20°C ते 60°C |
| आर्द्रता | 95% RH खाली, संक्षेपण नाही |
| उंची | 1000 मीटर खाली; 1000 ते 3000 मीटर पर्यंत 1% प्रति 100 मीटर कमी करा |
| कंपन | ५.९ मी/से² (०.६ ग्रॅम) खाली |
| घेरणे | IP20, भिंत माउंट किंवा कॅबिनेट, अनुलंब स्थापना |
| वितरण प्रणाली | TN, TT |
| EMC / सुरक्षितता | IEC 61800-3 (C3); IEC 61800-5-1 |
4.0 kW आणि 5.5 kW मॉडेल 17 A आणि 25 A आउटपुट करंट प्रदान करतात. SVC प्रारंभ टॉर्क 0.5 Hz वर 150% वर निर्दिष्ट केला आहे, 60 सेकंदांसाठी 150% रेट केलेल्या प्रवाहाच्या ओव्हरलोड क्षमतेसह. त्यांचे 32 A आणि 45 A इनपुट-करंट रेटिंग योग्य पुरवठा, ब्रेकर आणि केबल निवड आवश्यक बनवतात.
4.0 kW मॉडेल दोन तार वापरते आणि 5.5 kW मॉडेल तीन वापरते. ॲरेला शिफारस केलेल्या 360–430 VDC ओपन-सर्किट श्रेणी आणि 450 VDC कमाल मर्यादेत ठेवा; समांतर स्ट्रिंगसाठी PV ब्रेकर आणि कंबाईनर बॉक्स वापरा.
योग्य इनपुट आणि पॅरामीटर्स सेट केल्यावर संरक्षण आणि कॉन्फिगर करण्यायोग्य वॉटर-लेव्हल डिटेक्शन सपोर्ट पंप शटडाउन आणि लॉजिक रीस्टार्ट करा.
P8-00 सौर पंप मोड किंवा सामान्य-उद्देश मोड निवडतो. नंतरचे SVC/V/F नियंत्रण, अंगभूत PID आणि RS485 Modbus RTU चे समर्थन करते.
ड्राईव्हपासून ॲरे 10 मीटरपेक्षा जास्त असताना टाइप II सर्ज प्रोटेक्शन डिव्हाइस वापरा. जेव्हा पंप केबल 50 मीटरपेक्षा जास्त असेल तेव्हा मॅन्युअल आउटपुट अणुभट्टीची शिफारस करते.
4.0kW/5.5kW 1 फेज 230V सोलर पंप आणि जनरल पर्पज इन्व्हर्टर VFD हे इन्स्टॉलेशनसाठी आहे ज्यांना 4.0 kW किंवा 5.5 kW मोटर क्षमतेची आवश्यकता आहे परंतु तीन-फेज युटिलिटी पुरवठा वापरू शकत नाही. त्याचे सोलर-पंप कॉन्फिगरेशन पाणी वापरासाठी अनुकूल आहे, तर सामान्य-उद्देश मोड त्याचा वापर सुसंगत मोटर-चालित उपकरणांपर्यंत वाढवते.
5.5 kW मॉडेलमध्ये 45 A चा सूचीबद्ध इनपुट प्रवाह आहे. पुरवठा, ब्रेकर आणि केबलला इंस्टॉलेशन करंट आणि लागू असलेल्या विद्युत आवश्यकतांसाठी रेट करणे आवश्यक आहे. जेव्हा सौर ऊर्जा उपलब्ध असते तेव्हा सौर ऑपरेशनमुळे ग्रिडमधून काढलेल्या ऊर्जेचे प्रमाण कमी होऊ शकते, परंतु वास्तविक ग्रिडचा वापर ॲरे, पंप लोड आणि ऑपरेटिंग परिस्थितीवर अवलंबून असतो.
शिफारस केलेले ॲरे कॉन्फिगरेशन उच्च-रेट केलेल्या 5.5 kW मॉडेलसाठी अधिक फोटोव्होल्टेइक क्षमता प्रदान करते. टेबल B मध्ये 5.5 kW आवृत्तीसाठी तीन समांतर स्ट्रिंग्स आणि 4.0 kW आवृत्तीसाठी दोन आहेत. ॲरेची एकूण पॉवर, स्ट्रिंग ओपन-सर्किट व्होल्टेज आणि मॉड्यूल आणि इन्व्हर्टर स्पेसिफिकेशन्सच्या विरूद्ध करंटची पुष्टी करा.
पीव्ही आणि ग्रिड कनेक्शन, स्विचिंग डिव्हाइसेस आणि पॅरामीटर सेटिंग्जने निवडलेल्या ऑपरेटिंग मोडसाठी iMaster मॅन्युअलचे अनुसरण करणे आवश्यक आहे. निर्दिष्ट सर्किट आणि संरक्षण व्यवस्था स्पष्टपणे परवानगी देत नाही तोपर्यंत सौर आणि ग्रिड स्विच एकाच वेळी बंद करू नका. P8-15 सह कमिशनिंग आणि चेंजओव्हर सेटिंग्ज निर्मात्याच्या वायरिंग आकृतीनुसार लागू केल्या पाहिजेत.
ॲरे करंट, केबलची लांबी, इंस्टॉलेशन अटी आणि लागू असलेल्या इलेक्ट्रिकल आवश्यकतांनुसार केबलचा आकार द्या. बाह्य फोटोव्होल्टेईक सेवेसाठी योग्य केबल वापरा. इंस्टॉलेशन मार्गदर्शन PV इनपुटवर DC ब्रेकर आणि स्ट्रिंग्स समांतर जोडलेले असताना फोटोव्होल्टेइक कॉम्बाइनर बॉक्स निर्दिष्ट करते.
पाण्याचा भार कमी होणे यासारख्या परिस्थिती शोधण्यासाठी अंडरलोड संरक्षण प्रदान केले जाते. पुरवलेल्या पॅरामीटर माहितीमध्ये 25% शोध पातळी, 60 s पुष्टीकरण वेळ आणि 120 s रीसेट विलंब सूचीबद्ध आहे. लेव्हल प्रोब वापरल्यास आणि अयशस्वी झाल्यास, ड्राइव्ह E43 चा अहवाल देऊ शकते. कॉन्फिगर केलेले थ्रेशोल्ड आणि वास्तविक पंप आणि इंस्टॉलेशनच्या विरूद्ध विलंब सत्यापित करा.
होय. P8-00 सौर पंप मोड किंवा सामान्य-उद्देश मोड निवडतो. सामान्य-उद्देश मोड SVC किंवा V/F नियंत्रण, अंगभूत PID आणि Modbus RTU चे समर्थन करतो. CSIVEI शिपमेंटपूर्वी विनंती केलेला मोड सेट करू शकते आणि जेव्हा अनुप्रयोग आणि वायरिंग योग्य असेल तेव्हा पॅरामीटर सेटिंगद्वारे ऑपरेटिंग मोड बदलला जाऊ शकतो.
चौकशी करताना OEM ब्रँडिंग आणि प्री-शिपमेंट पॅरामीटर कॉन्फिगरेशनवर चर्चा केली जाऊ शकते. आवश्यक प्रमाणात आणि लेबल आर्टवर्क प्रदान करा जेणेकरून CSIVEI उपलब्ध व्यवस्था, किंमत आणि वेळापत्रकाची पुष्टी करू शकेल.
