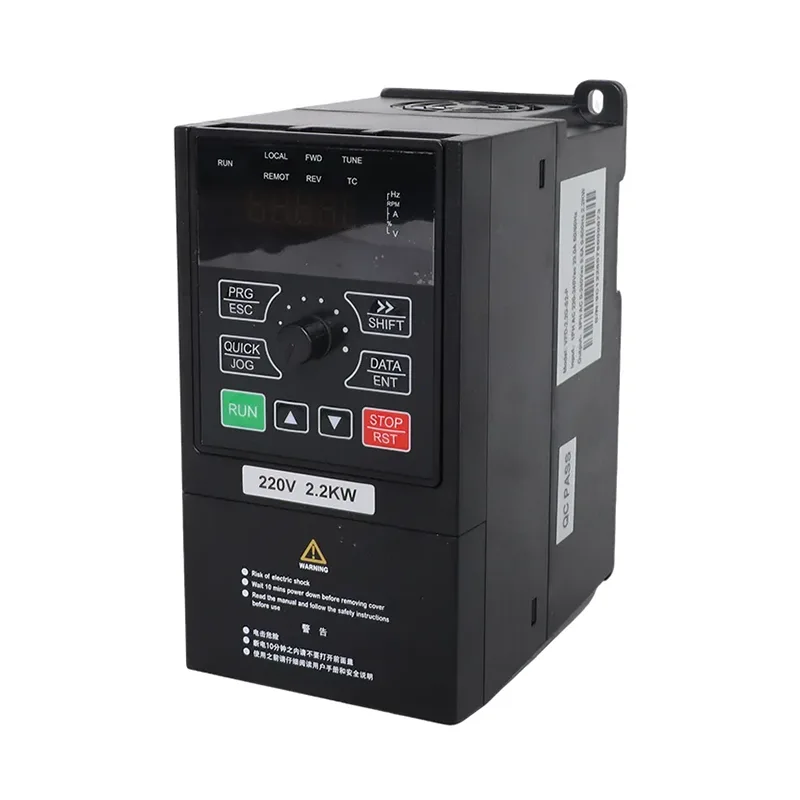

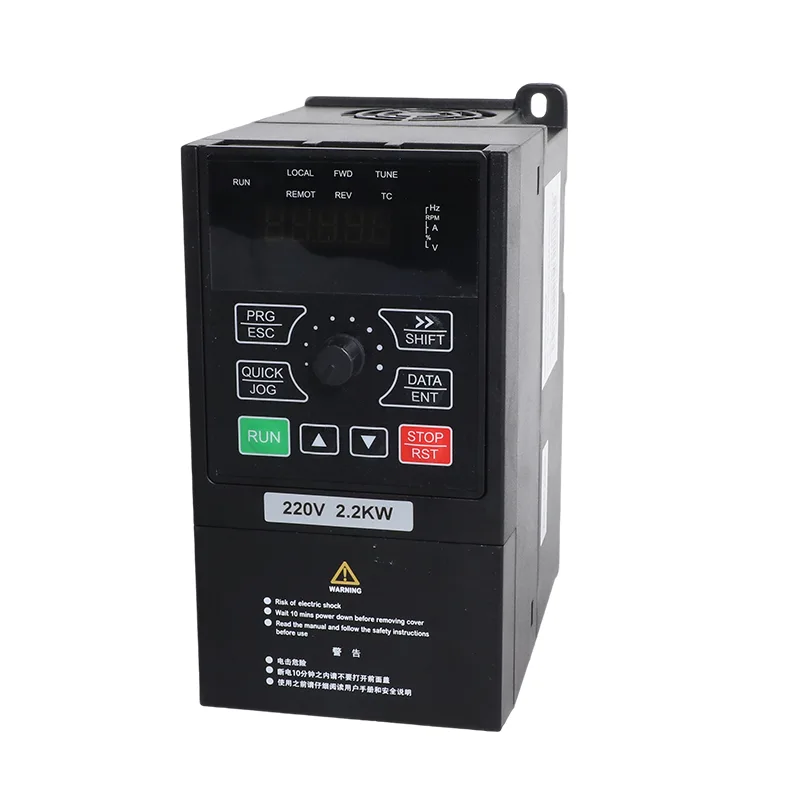

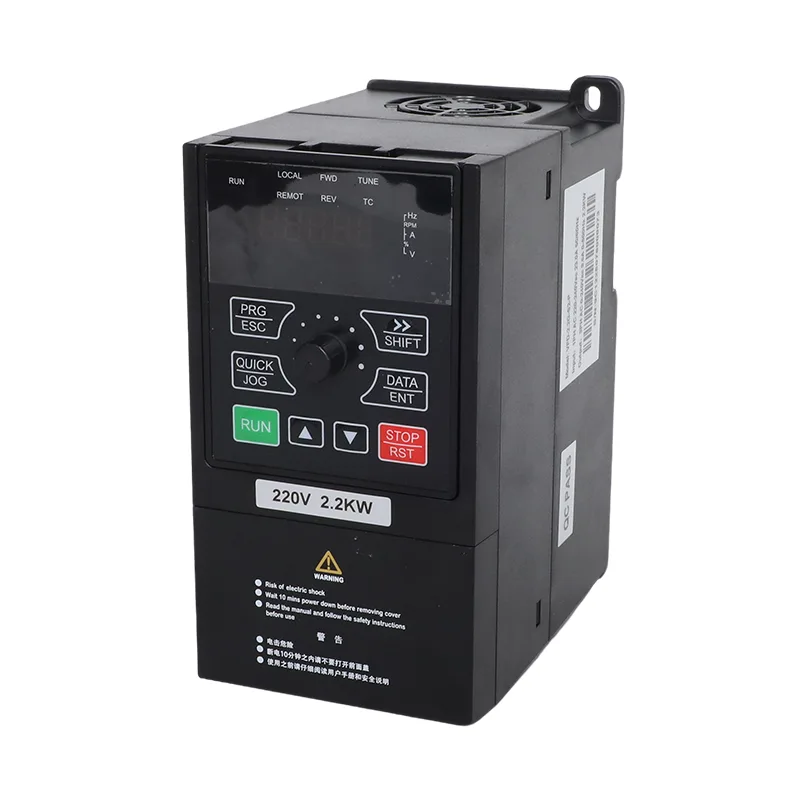

CSIVEI 4.0kW/5.5kW 3 फेज 380V सोलर पंप आणि जनरल पर्पज इन्व्हर्टर VFD तीन-फेज मोटर सिस्टीमसाठी तयार करते ज्यांना फोटोव्होल्टेइक पंप नियंत्रण किंवा पारंपारिक व्हेरिएबल-फ्रिक्वेंसी ऑपरेशन आवश्यक आहे. VFD-PC10-4.0G-T4 आणि VFD-PC10-5.5G-T4 मॉडेल्स अनुक्रमे 9 A आणि 13 A च्या रेट केलेल्या आउटपुट करंटसह 4.0 kW आणि 5.5 kW मोटर रेटिंग कव्हर करतात. दोन्ही मॉडेल 380 V (-15%) ते 440 V (+10%) थ्री-फेज AC इनपुट स्वीकारतात.
ही मालिका एका इन्व्हर्टर प्लॅटफॉर्ममध्ये सोलर पंप कंट्रोल आणि सामान्य-उद्देश मोटर नियंत्रण एकत्र करते. निवडलेला ऑपरेटिंग मोड ड्राइव्ह त्याचा उर्जा स्त्रोत आणि मोटर ऑपरेशन कसे व्यवस्थापित करतो हे निर्धारित करतो, तर अंगभूत नियंत्रण आणि संरक्षण कार्ये पंप इंस्टॉलेशन्स तसेच सुसंगत पंखे, ब्लोअर आणि प्रक्रिया मशीनरीला समर्थन देतात. कोटेशनची विनंती करताना, योग्य मॉडेल आणि कॉन्फिगरेशन स्थापित करण्यात मदत करण्यासाठी मोटर नेमप्लेट रेटिंग आणि इच्छित अनुप्रयोग प्रदान करा.
4.0kW/5.5kW 3 फेज 380V सोलर पंप आणि जनरल पर्पज इन्व्हर्टर VFD P8-00 पॅरामीटरद्वारे निवडलेल्या दोन ऑपरेटिंग मोडला समर्थन देते.
सौर पंप मोड — P8-00 = 1
या मोडमध्ये, MPPT नियंत्रण आणि स्वयंचलित ग्रिड बदलण्याच्या कार्यांसह, सुसंगत पंप चालवण्यासाठी ड्राइव्ह फोटोव्होल्टेइक पॉवर वापरते. जेव्हा सौर उर्जा अपुरी असते, तेव्हा कॉन्फिगर केलेला चेंजओव्हर क्रम सिस्टमला ग्रिड पॉवर वापरण्याची परवानगी देतो. ही व्यवस्था कृषी सिंचन, बोअरहोल वॉटर सप्लाय आणि इतर पंपिंग ऍप्लिकेशन्ससाठी योग्य आहे जेथे ऑपरेटिंग दिवसाच्या काही भागामध्ये सौर ऊर्जा उपलब्ध असते.
सामान्य-उद्देश मोड — P8-00 = 0
या मोडमध्ये, पंप, पंखे, ब्लोअर आणि प्रक्रिया यंत्रसामग्रीसह सुसंगत मोटर्ससाठी ड्राइव्ह पारंपारिक व्हेरिएबल-फ्रिक्वेंसी इन्व्हर्टर म्हणून कार्य करते. सेन्सरलेस वेक्टर कंट्रोल (SVC) आणि V/F कंट्रोल फोटोव्होल्टेइक पंपिंग फंक्शन न वापरता वेगवेगळ्या मोटर-नियंत्रण आवश्यकतांना समर्थन देतात.
CSIVEI शिपमेंटपूर्वी ऑपरेटिंग मोड कॉन्फिगर करू शकते. P8-00 समायोजित करून मोड देखील बदलला जाऊ शकतो, जेव्हा इंस्टॉलेशन आवश्यकता बदलतात तेव्हा ड्राइव्हला वेगळ्या ऍप्लिकेशनला पुन्हा नियुक्त केले जाऊ शकते. संबंधित पॅरामीटर्स आणि वायरिंग निवडलेल्या ऑपरेटिंग मोडशी जुळले पाहिजेत.
शिफारस केलेले फोटोव्होल्टेइक ॲरे इन्व्हर्टर रेटिंग आणि मॉड्यूल्सच्या इलेक्ट्रिकल वैशिष्ट्यांवर अवलंबून असते. टेबल B दोन मॉड्यूल पर्यायांसाठी मॉड्यूल आणि स्ट्रिंग कॉन्फिगरेशन प्रदान करते: 250 W±5 Wp वर रेट केलेले 37±1 V मॉड्यूल आणि 300 W±5 Wp वर रेट केलेले 45±1 V मॉड्यूल.
मुख्य डीसी-साइड मर्यादा आहेत:
मालिका-स्ट्रिंग व्होल्टेजचे वास्तविक मॉड्यूल ओपन-सर्किट व्होल्टेज आणि अपेक्षित ऑपरेटिंग तापमानाच्या विरूद्ध मूल्यांकन करणे आवश्यक आहे. समांतर-स्ट्रिंग व्यवस्थेने शिफारस केलेले कॉन्फिगरेशन आणि लागू डीसी संरक्षण आवश्यकतांचे पालन केले पाहिजे. योग्य इन्व्हर्टर ऑपरेशनसाठी ॲरे निर्दिष्ट व्होल्टेज मर्यादेत ठेवणे आवश्यक आहे.
दोन्ही मॉडेल्स 245 × 142 × 181.3 मिमी आणि 107 × 235 मिमी माउंटिंग पॅटर्नच्या समान गृहनिर्माण परिमाणे सामायिक करतात. कॉम्पॅक्ट वॉल-माउंट किंवा कॅबिनेट-माऊंट डिझाइनमुळे मोटर रेटिंग किंवा ॲप्लिकेशन बदलल्याशिवाय पंप-कंट्रोल इन्स्टॉलेशनमध्ये इन्व्हर्टर सामावून घेण्यासाठी ड्राइव्हचा समावेश केला जाऊ शकतो.
ड्राइव्हमध्ये IP20 संलग्नक आहे आणि ते योग्य संरक्षित ठिकाणी उभ्या स्थापनेसाठी आहे. इंस्टॉलेशन प्लॅनिंगमध्ये ऑपरेटिंग वातावरण, इलेक्ट्रिकल संरक्षण, केबल रूटिंग आणि कमिशनिंग आणि देखरेखीसाठी प्रवेश यांचा समावेश असावा. सामान्य ऑपरेटिंग तापमान श्रेणी -10°C ते 50°C आहे, 40°C पेक्षा जास्त डीरेटिंग आवश्यक आहे.
| आयटम | VFD-PC10-4.0G-T4/-MK | VFD-PC10-5.5G-T4/-MK |
| लागू मोटर | 4.0 kW / 5 HP | 5.5 kW / 7.5 HP |
| नाममात्र क्षमता | 6 kVA | 11 kVA |
| इनपुट वर्तमान | १०.५ अ | १३.९ अ |
| आउटपुट वर्तमान | 9 ए | 13 अ |
| एसी इनपुट व्होल्टेज | AC 3 PH 380 V (-15%) ते 440 V (+10%) | |
| कमाल डीसी इनपुट व्होल्टेज | 900 VDC | |
| शिफारस केलेली Voc श्रेणी | 550 ते 750 VDC | |
| शिफारस केलेली MPPT श्रेणी | 450 ते 600 VDC | |
| व्होल्टेज श्रेणी सुरू करा | 300 ते 900 VDC, पॅरामीटर समायोज्य | |
| आउटपुट वारंवारता श्रेणी | 0 ते 500.00 Hz | |
| आवाज पातळी | कमाल 50 dBA |
| मॉडेल | 37±1 V मॉड्यूल, 250 W±5 Wp | 45±1 V मॉड्यूल, 300 W±5 Wp | ||
| प्रति स्ट्रिंग मॉड्यूल | तार | प्रति स्ट्रिंग मॉड्यूल | तार | |
| VFD-PC10-4.0G-T4 | 20 | 1 | 16 | 1 |
| VFD-PC10-5.5G-T4 | 18 | 2 | 15 | 2 |
| आयटम | तपशील |
| रेट केलेली वारंवारता | 50/60 Hz |
| इनपुट वारंवारता श्रेणी | ±5% (47.5 ते 63 Hz) |
| आउटपुट व्होल्टेज | इनपुट व्होल्टेजसाठी 0 |
| आउटपुट वारंवारता | 0.1 ते 500 Hz |
| कमाल वारंवारता | 0 ते 500 Hz (SVC आणि V/F नियंत्रण) |
| वाहक वारंवारता | 0.8 kHz ते 8 kHz, लोड करण्यासाठी आपोआप समायोजित (16 kHz पर्यंत समर्थित) |
| वारंवारता ठराव | डिजिटल सेटिंग 0.01 Hz; ॲनालॉग सेटिंग कमाल वारंवारता 0.025% |
| नियंत्रण मोड | सेन्सरलेस वेक्टर कंट्रोल (एसव्हीसी); V/F नियंत्रण |
| टॉर्क सुरू होत आहे | 0.5 Hz / 150% (SVC) |
| गती श्रेणी | 1:100 (SVC) |
| गती स्थिरता अचूकता | ±0.5% (SVC) |
| ओव्हरलोड क्षमता | 60 s साठी 150% रेट केलेले वर्तमान; 12 s साठी 170%; 1.5 s साठी 190% |
| टॉर्क बूस्ट | स्वयंचलित टॉर्क बूस्ट; मॅन्युअल बूस्ट 0.1% ते 30.0% |
| V/F वक्र | रेखीय, बहु-बिंदू आणि चौरस वक्र (1.2 / 1.4 / 1.6 / 1.8 / 2.0 पॉवर) |
| V/F पृथक्करण | पूर्ण पृथक्करण, अर्धा वियोग |
| प्रवेग / कमी होणे | रेखीय किंवा S-वक्र, 0.0 ते 6500.0 s |
| डीसी ब्रेकिंग | प्रारंभ वारंवारता 0.00 Hz ते कमाल वारंवारता; वेळ 0.0 ते 36.0 s; वर्तमान 0.0% ते 100.0% |
| JOG नियंत्रण | JOG वारंवारता 0.00 Hz ते कमाल वारंवारता (डिफॉल्ट 5 Hz); accel/decel 0.0 ते 6500.0 s |
| अंगभूत PID | होय, दाब, प्रवाह किंवा तापमानासाठी बाह्य नियंत्रकाशिवाय बंद लूप |
| AVR | जेव्हा ग्रिड व्होल्टेज चढ-उतार होते तेव्हा आउटपुट व्होल्टेज स्थिर होते |

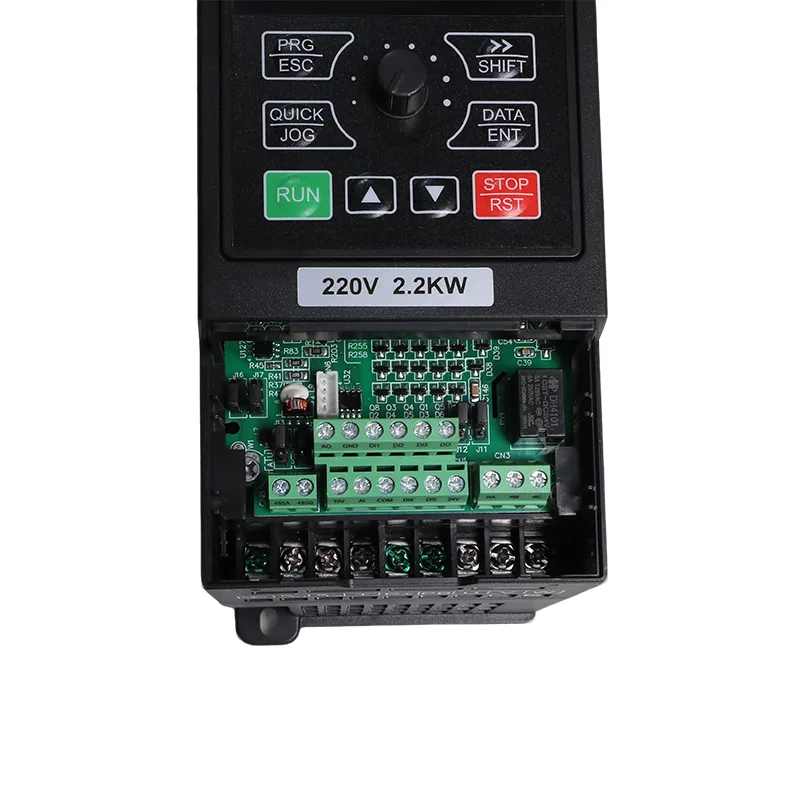

| इनपुट टर्मिनल्स | 5 डिजिटल इनपुट, DI5 50 kHz पर्यंत हाय-स्पीड पल्सला सपोर्ट करते; 1 एनालॉग इनपुट 0-10 V किंवा 0-20 एमए; 1 कीपॅड पोटेंशियोमीटर इनपुट |
| आउटपुट टर्मिनल्स | 1 हाय-स्पीड पल्स आउटपुट 50 kHz पर्यंत; 1 रिले आउटपुट; 1 एनालॉग आउटपुट 0-20 mA किंवा 0-10 V |
| संवाद | RS485, Modbus RTU |
| संरक्षण | पॉवर-ऑन, आउटपुट फेज लॉस, ओव्हर-करंट, ओव्हर-व्होल्टेज, अंडर-व्होल्टेज, जास्त-तापमान, ओव्हरलोड, अंडरलोड, कमकुवत प्रकाश येथे मोटर शॉर्ट सर्किट शोध |
| ऑपरेटिंग तापमान | -10°C ते 50°C; 40°C वर 1% प्रति 1°C कमी करा |
| स्टोरेज तापमान | -20°C ते 60°C |
| आर्द्रता | 95% RH खाली, संक्षेपण नाही |
| उंची | 1000 मीटर खाली; 1000 ते 3000 मीटर पर्यंत 1% प्रति 100 मीटर कमी करा |
| कंपन | ५.९ मी/से² (०.६ ग्रॅम) खाली |
| घेरणे | IP20, भिंत माउंट किंवा कॅबिनेट, अनुलंब स्थापना |
| वितरण प्रणाली | TN, TT |
| EMC / सुरक्षितता | IEC 61800-3 (C3); IEC 61800-5-1 |
iMaster VFD-PC10 मालिका व्हेरिएबल-फ्रिक्वेंसी मोटर कंट्रोलसह सौर पंप व्यवस्थापनाची जोड देते, ज्यामुळे 4.0 kW आणि 5.5 kW मॉडेल्स जल-हँडलिंग आणि औद्योगिक अनुप्रयोगांच्या श्रेणीसाठी योग्य बनतात.
फोटोव्होल्टेइक पंपिंग आणि पारंपारिक मोटर नियंत्रण दोन्ही आवश्यक असलेल्या इन्स्टॉलेशनसाठी, 4.0kW/5.5kW 3 फेज 380V सोलर पंप आणि जनरल पर्पज इन्व्हर्टर VFD इच्छित कर्तव्यासाठी निर्दिष्ट केले जाऊ शकतात आणि त्यानुसार कॉन्फिगर केले जाऊ शकतात.
प्रेशर रेग्युलेशन आवश्यक असलेल्या वॉटर सिस्टमसाठी, बिल्ट-इन PID फंक्शन कॉन्फिगर केलेल्या सेटपॉईंटच्या आसपास मोटर ऑपरेशन समायोजित करण्यासाठी योग्य फीडबॅक सिग्नल वापरू शकते. योग्यरित्या निवडलेल्या प्रेशर ट्रान्समीटर आणि योग्यरित्या कॉन्फिगर केलेल्या कंट्रोल पॅरामीटर्ससह, ड्राइव्ह मागणीत बदल म्हणून सिस्टम दाब नियंत्रित करू शकते. अंतिम सेटिंग्ज पंप, मोटर आणि अनुप्रयोगावर अवलंबून असतात.
अंगभूत PID बंद-लूप दाब, प्रवाह किंवा तापमान नियंत्रणास समर्थन देते. उपलब्ध FC-ग्रुप पॅरामीटर्सद्वारे सेटपॉईंट आणि फीडबॅक स्रोत निवडले जातात.
सामान्य-उद्देश मोड SVC आणि V/F नियंत्रण, 60 सेकंदांसाठी 150% ची ओव्हरलोड क्षमता आणि Modbus RTU सह RS485 संप्रेषणास समर्थन देतो.
P8-00 = 1: सौर पंप मोड. P8-00 = 0: सामान्य-उद्देश इन्व्हर्टर मोड. CSIVEI शिपमेंटपूर्वी ऑपरेटिंग मोड आणि विनंती केलेले पॅरामीटर सेट करू शकते.
4 kW युनिट एकच स्ट्रिंग चालवते, त्यामुळे स्ट्रिंग 550 ते 750 VDC विंडोपर्यंत पोहोचण्यासाठी लांब बांधली जाते. 5.5 kW युनिटला अंदाजे दुप्पट ॲरे वॅटेज आवश्यक आहे, जे 18 च्या दोन समांतर स्ट्रिंगसह पोहोचणे सोपे आहे. दोन्ही 900 VDC कमाल मर्यादेच्या खाली राहतात.
होय, आणि ही सर्वात सामान्य स्थापना आहे. पंप आणि केबलिंग एकटे सोडा, ॲरे आणि डीसी ब्रेकर जोडा, आणि विद्यमान पुरवठा R, S आणि T ला वायर करा. स्वयंचलित स्विचिंगसाठी P8-15 ते 0 सेट करा. सौर दिवसाचा भार वाहून नेतो आणि पुरेसा सूर्य नसताना ग्रीडचा ताबा घेतो.
DI2 किंवा DI3 वर फ्लोट किंवा लेव्हल स्विच फिट करा. टर्मिनल पोलॅरिटी F6-10 मध्ये सेट केली आहे त्यामुळे एकतर संपर्क व्यवस्था कार्य करते. तुम्ही P8-18 ते 1 सेट करून आणि P8-19 मध्ये पूर्ण थ्रेशोल्ड आणि P8-20 मध्ये झोपेचा विलंब समायोजित करून AI वॉटर लेव्हल डिटेक्शन देखील वापरू शकता.
A01 कमकुवत सौर उर्जा, A02 टाकी भरलेली, A03 पाण्याची कमतरता आणि A04 मोटर अंडरलोड आहेत. हार्डवेअर फॉल्ट्स E01 ते E30 ओव्हरकरंट, ओव्हरव्होल्टेज, अंडरव्होल्टेज, फेज लॉस आणि ओव्हर टेम्परेचर, अयशस्वी लेव्हल प्रोबसाठी E43 आणि क्लिअर न होणाऱ्या अंडरलोड स्थितीसाठी E44 सह कव्हर करतात.
होय. ओव्हरकरंट, ओव्हरव्होल्टेज, अंडरव्होल्टेज, ओव्हर टेम्परेचर आणि ओव्हरलोडसह आउटपुट फेज लॉस प्रोटेक्शन आणि पॉवर-ऑनवर मोटर शॉर्ट-सर्किट शोध मानक आहेत.
होय. सामान्य-उद्देश मोडमध्ये हे पंखे, ब्लोअर्स, कंप्रेसर आणि प्रोसेस पंपसाठी SVC किंवा V/F कंट्रोल, PID आणि Modbus सह मानक तीन-फेज इन्व्हर्टर आहे. त्या मोडमध्ये ऑर्डर करा आणि ते कामासाठी कॉन्फिगर केले जाईल. आणि सौर पंप मोडमध्ये विकत घेतलेले युनिट नंतर P8-00 सह हलविले जाऊ शकते.
होय. आम्हाला मोटर रेटिंग, पॅनेल कॉन्फिगरेशन आणि तुम्हाला हवी असलेली कोणतीही साइट-विशिष्ट सेटिंग्ज सांगा आणि आम्ही युनिट सोडण्यापूर्वी ते लोड करतो. यामुळे साइटवर कमिशनिंग वेळेची बचत होते आणि त्यामुळेच अनेक वितरक डीफॉल्ट ऐवजी कॉन्फिगर केलेले खरेदी करतात.
