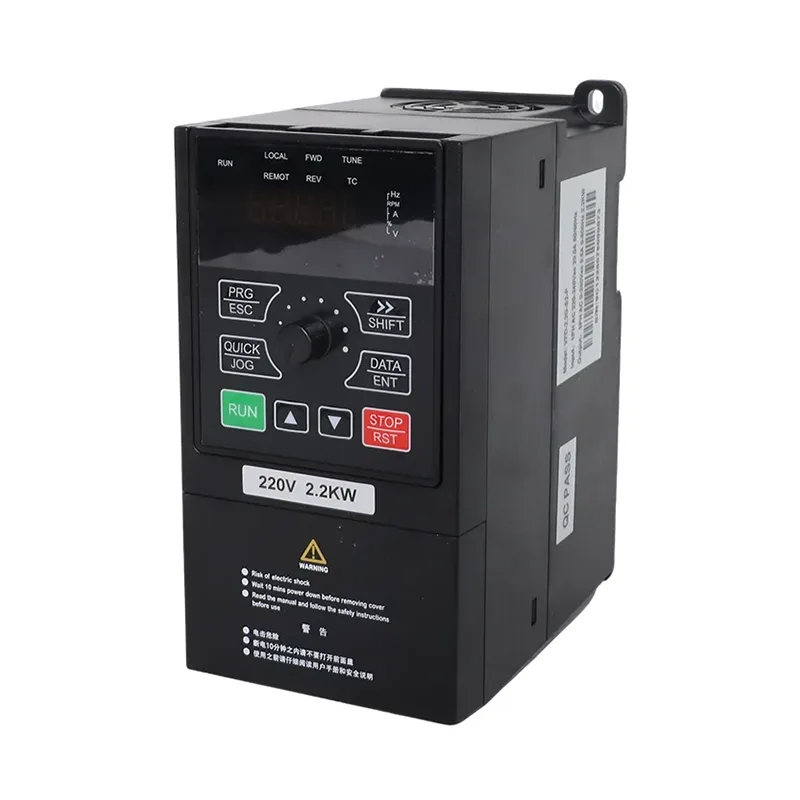

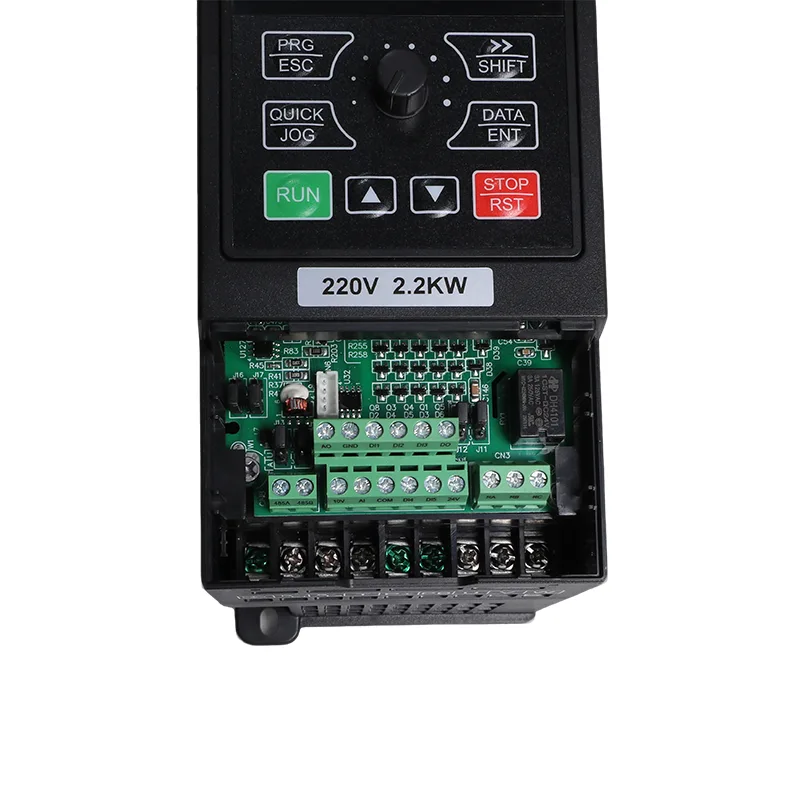

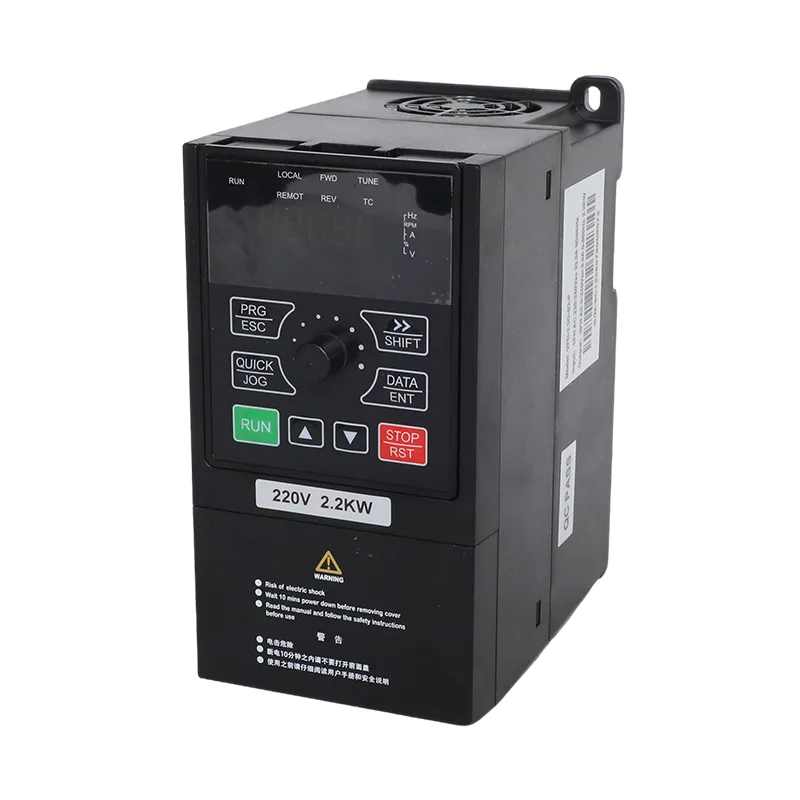

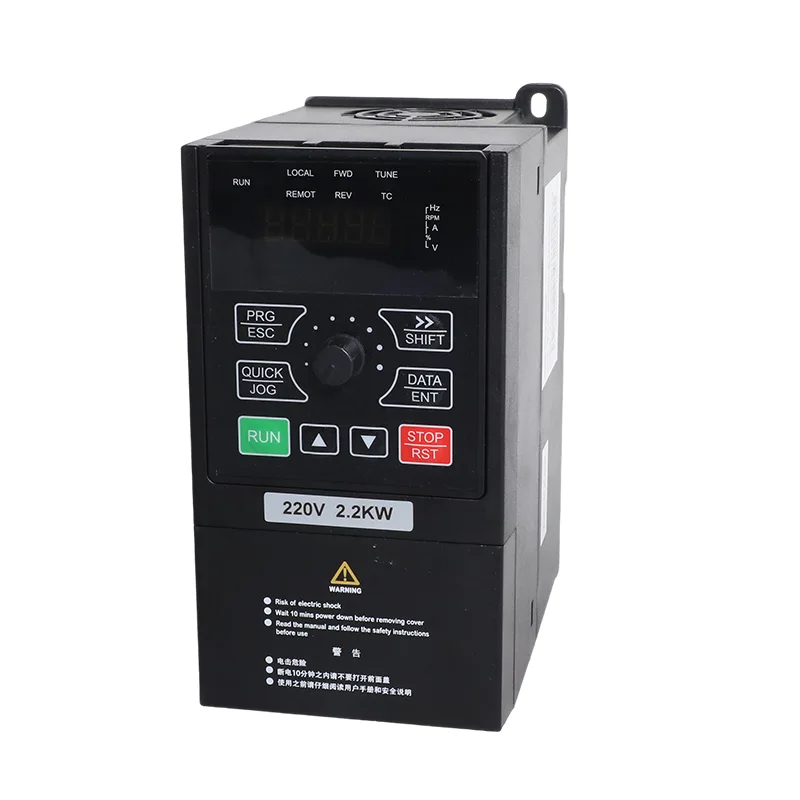

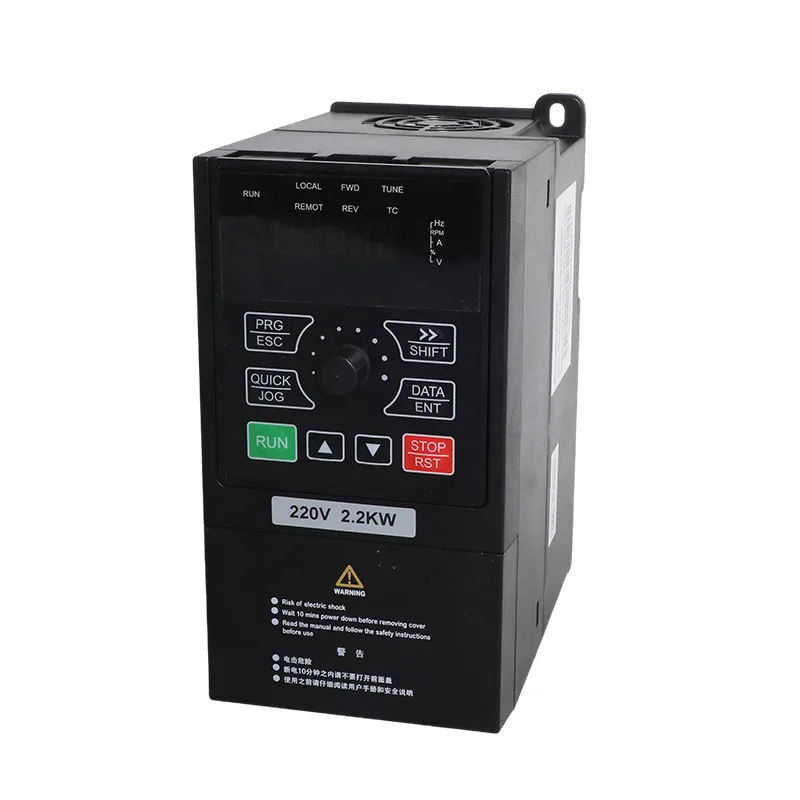

7.5kW/11kW 3 फेज 380V सोलर पंप आणि सामान्य उद्देश इन्व्हर्टर VFD

CSIVEI iMaster VFD-PC10 मालिकेत थ्री-फेज 380 V अनुप्रयोगांसाठी VFD-PC10-7.5G-T4 आणि VFD-PC10-11G-T4-MK मॉडेल समाविष्ट आहेत. सूचीबद्ध आउटपुट प्रवाह 7.5 kW मॉडेलसाठी 17 A आणि 11 kW मॉडेलसाठी 25 A आहेत. निवडलेल्या ड्राइव्हच्या इलेक्ट्रिकल वैशिष्ट्यांच्या अधीन राहून दोन्ही रेटिंग सौर-शक्तीवर चालणाऱ्या पंपिंग सिस्टम आणि सुसंगत औद्योगिक मोटर ऍप्लिकेशन्समध्ये वापरल्या जातात.

सोलर पंप मोडमध्ये, 7.5kW/11kW 3 फेज 380V सोलर पंप आणि जनरल पर्पज इन्व्हर्टर VFD फोटोव्होल्टेइक ॲरेमधून DC पॉवर वापरते आणि उपलब्ध सोलर इनपुटनुसार मोटर नियंत्रित करण्यासाठी जास्तीत जास्त पॉवर पॉइंट ट्रॅकिंग (MPPT) लागू करते. सामान्य-उद्देश मोडमध्ये, ते सुसंगत पंप आणि इतर उपकरणांसाठी व्हेरिएबल-फ्रिक्वेंसी मोटर नियंत्रण प्रदान करते. आवश्यक अनुप्रयोग आणि पुरवलेल्या कॉन्फिगरेशननुसार P8-00 पॅरामीटरद्वारे ऑपरेटिंग मोड निवडला जातो.

मूलभूत मोटर-स्पीड कंट्रोलरच्या तुलनेत, सूचीबद्ध PC10 फंक्शन्समध्ये वॉटर-लेव्हल मॉनिटरिंग, अंडरलोड डिटेक्शन आणि प्रोब-फॉल्ट रिपोर्टिंग देखील समाविष्ट आहे. ही फंक्शन्स पंपिंग सिस्टमशी संबंधित आहेत जिथे पाण्याचे स्त्रोत, स्टोरेज टाकी आणि पंप ऑपरेशनचे ड्राइव्हद्वारे परीक्षण करणे आवश्यक आहे.

मॉडेल तपशील

केवळ मोटर पॉवरवर अवलंबून न राहता, इन्व्हर्टरच्या आउटपुट-करंट रेटिंगसह मोटरच्या रेट केलेल्या करंटची तुलना करून मॉडेल निवडा. स्थापनेपूर्वी अचूक मॉडेल प्रत्यय, इनपुट व्होल्टेज आवश्यकता आणि लागू नेमप्लेट डेटाची पुष्टी करा.

शिफारस केलेले सोलर ॲरे कॉन्फिगरेशन

खालील संदर्भ कॉन्फिगरेशन दोन ड्राइव्ह रेटिंगसाठी सूचीबद्ध केलेल्या मॉड्यूल प्रमाण दर्शवतात. ते पीव्ही सिस्टम डिझाइनसाठी एक प्रारंभिक बिंदू प्रदान करतात; निवडलेल्या मॉड्यूलचा इलेक्ट्रिकल डेटा, साइटचे किमान तापमान आणि पंपिंग आवश्यकतांनुसार अंतिम व्यवस्था सत्यापित करणे आवश्यक आहे.

टेबल C. सामान्य तपशील (iMaster श्रेणीमध्ये समान)

सोलर पंप ऑपरेशन आणि ग्रिड बॅकअप

PC10 मालिका माहिती सोलर आणि ग्रिड पॉवरसाठी कॉन्फिगर केलेल्या इंस्टॉलेशन्ससाठी स्वयंचलित ऑपरेटिंग अनुक्रमाचे वर्णन करते. दस्तऐवजीकरण केलेल्या कॉन्फिगरेशनमध्ये, पॅरामीटर P8-15 पुरवठा-मोड वर्तन निवडते. P8-15 0 वर सेट केल्यावर, ड्राइव्ह उपलब्ध असताना सौर उर्जेवर चालते आणि कॉन्फिगर केलेल्या कमकुवत-प्रकाश आणि चेंजओव्हर लॉजिकनुसार ग्रिड वापरते.

पुरवलेल्या पॅरामीटर माहितीमध्ये P8-16 ला ग्रिड-ऑपरेशन इंटरव्हल म्हणून, 60 मिनिटांच्या डीफॉल्टसह, आणि P8-17 ला सोलर ऑपरेशनवर परत येण्याशी संबंधित विलंब म्हणून, 4 सेकंदांच्या डीफॉल्टसह सूचीबद्ध केले आहे. कार्यान्वित करण्यापूर्वी अचूक मॉडेल आणि फर्मवेअर आवृत्तीसाठी मॅन्युअल विरुद्ध समर्थित अनुक्रम आणि पॅरामीटर डीफॉल्टची पुष्टी करा.

AC बॅकअप स्रोत वापरणाऱ्या सिस्टमसाठी, वायरिंग आणि चेंजओव्हर व्यवस्था लागू सर्किट आकृतीचे अनुसरण करणे आवश्यक आहे. बाह्य स्विचिंग उपकरणे आवश्यक आहेत की नाही याची पुष्टी करा; प्रत्येक सोर्स-स्विचिंग फंक्शन एकटा इन्व्हर्टर करतो असे समजू नका.

जल-पातळी नियंत्रण आणि प्रोब मॉनिटरिंग

सामायिक पाणी पुरवठा, सिंचन आणि मत्स्यपालन प्रणालींसाठी, पंप ऑपरेशन साठवण टाकीतील पाण्याची पातळी आणि स्त्रोतावरील पाण्याची उपलब्धता या दोन्हीवर अवलंबून असू शकते. सूचीबद्ध PC10 पॅरामीटर्स जल-पातळी शोध, अंडरलोड मॉनिटरिंग आणि प्रोब-फॉल्ट डायग्नोस्टिक्सशी संबंधित कार्ये प्रदान करतात.

टाकी-स्तर शोध

पुरवलेली पॅरामीटर माहिती AI वॉटर-लेव्हल डिटेक्शनसाठी P8-18, पूर्ण-स्तरीय थ्रेशोल्डसाठी P8-19 आणि झोपेच्या विलंबासाठी P8-20 ओळखते. कॉन्फिगर केलेले स्तर सिग्नल आणि थ्रेशोल्ड हे निर्धारित करतात की ड्राईव्ह परीक्षण केलेल्या टाकीच्या स्थितीस कसा प्रतिसाद देते. सेन्सर प्रकार, वायरिंग आणि वास्तविक नियंत्रण क्रम लागू वायरिंग आकृती आणि पॅरामीटर सूचनांचे पालन केले पाहिजे.

स्त्रोत-पाणी आणि अंडरलोड मॉनिटरिंग

स्रोत-पाणी संरक्षण माहिती अंडरलोड डिटेक्शन लेव्हलसाठी P8-24, डिटेक्शन वेळेसाठी P8-25 आणि रीसेट सेटिंगसाठी P8-26 वापरते. हे पॅरामीटर्स संबंधित आहेत जेथे पाण्याची संभाव्य कमतरता किंवा संबंधित पंप स्थिती ओळखण्यासाठी मोटर लोडमध्ये घट वापरली जाते.

प्रोब-फॉल्ट रिपोर्टिंग

पुरवठा केलेला स्त्रोत P8-22 ला प्रोब-डॅमेज मॉनिटरिंग थ्रेशोल्ड आणि E43 हे संबंधित प्रोब-फॉल्ट संकेत म्हणून ओळखतो. सिस्टम कॉन्फिगर करताना किंवा समस्यानिवारण करताना संबंधित मॉडेल मॅन्युअलमध्ये अलार्मची व्याख्या आणि शोध परिस्थितीची पुष्टी करा.

वॉटर-लेव्हल आणि अंडरलोड फंक्शन्स योग्य सेन्सर निवड, स्थापना आणि पॅरामीटर सेटिंग्जवर अवलंबून असतात. उत्पादन दस्तऐवजीकरणात निर्दिष्ट केलेल्या अटींनुसार ते कार्यान्वित आणि चाचणी केली पाहिजेत.

नियंत्रण सातत्य आणि रिमोट मॉनिटरिंग

पुरवलेल्या PC10 मालिकेतील माहिती सांगते की पॅनेल कमांड आणि कम्युनिकेशन कमांड्स पॉवर सायकलमध्ये राखून ठेवता येतात. कॉन्फिगर केलेल्या कमांड सोर्स, रीस्टार्ट पॅरामीटर्स आणि ॲप्लिकेशनच्या सुरक्षितता आवश्यकतांविरुद्ध वास्तविक रीस्टार्ट वर्तन तपासले पाहिजे.

RS485 Modbus RTU संप्रेषण इंटरफेस म्हणून सूचीबद्ध आहे. स्त्रोत U0-49 हे मॉनिटरिंग पॅरामीटर पुरवठा-मोड स्थिती म्हणून ओळखतो, 0 दर्शविते ग्रिड ऑपरेशन आणि 1 सूचित करणारे सौर ऑपरेशन. ही माहिती लागू असलेल्या संप्रेषण दस्तऐवजीकरणातील नोंदणीची व्याख्या आणि उपलब्ध स्थिती मूल्यांची पुष्टी केल्यानंतर सुसंगत मॉनिटरिंग सिस्टमद्वारे वापरली जाऊ शकते.

ड्राईव्ह पाण्याची टाकी, सिंचन स्टेशन किंवा कंट्रोलर सतत उपस्थित नसलेल्या इतर ठिकाणी चालते तेव्हा रिमोट मॉनिटरिंग उपयुक्त ठरते. प्रदर्शित स्थिती वास्तविक ऑपरेटिंग स्थितीशी जुळते याची पुष्टी करण्यासाठी संप्रेषण सेटअपची चाचणी केली पाहिजे.

सामान्य-उद्देश इन्व्हर्टर ऑपरेशन

सामान्य-उद्देश मोडमध्ये, इन्व्हर्टर सुसंगत उपकरणांसाठी व्हेरिएबल-फ्रिक्वेंसी मोटर नियंत्रण प्रदान करते. सेन्सरलेस वेक्टर कंट्रोल (SVC) आणि V/F कंट्रोल या सूचीबद्ध नियंत्रण पद्धती आहेत, ज्यामध्ये अंगभूत PID, समायोज्य प्रवेग आणि घसरण, JOG नियंत्रण आणि Modbus RTU कम्युनिकेशन यासह अतिरिक्त कार्ये आहेत.

सामान्य-उद्देश कॉन्फिगरेशनचा विचार सुसंगत ऍप्लिकेशन्ससाठी केला जाऊ शकतो जसे की माइन डीवॉटरिंग, क्वारी डस्ट सप्रेशन, औद्योगिक अभिसरण आणि प्रक्रिया पंप. मॉडेल मोटरचे रेट केलेले वर्तमान, लोड वैशिष्ट्ये, प्रवेग आवश्यकता आणि ऑपरेटिंग कर्तव्य यांच्याशी जुळले पाहिजे.

पुरवलेल्या माहितीमध्ये पॅरामीटर P8-00 हे ऑपरेटिंग-मोड निवड पॅरामीटर म्हणून ओळखले जाते. मोड वास्तविक अनुप्रयोग आणि पुरवठा केलेल्या मॉडेलच्या सूचनांनुसार कॉन्फिगर केले जावे. सौर पंप आणि सामान्य-उद्देशीय ऑपरेशनमधील कोणताही बदल विहित पॅरामीटर-सेटिंग आणि चालू करण्याच्या प्रक्रियेचे पालन करणे आवश्यक आहे.

ठराविक अनुप्रयोग

1. समुदाय आणि गाव पाणी पुरवठा

डिस्ट्रिब्युशन टाकीमध्ये बोअरहोल किंवा नदी-पाणी पंपिंगसाठी, ड्राइव्हचे सोलर ऑपरेशन आणि सूचीबद्ध लेव्हल-मॉनिटरिंग फंक्शन्स सिस्टम डिझाइनचा भाग म्हणून मानले जाऊ शकतात. ड्राइव्ह निवडण्यापूर्वी मोटर रेटिंग, पंपिंग हेड, आवश्यक पाण्याचे प्रमाण आणि टाकी-स्तरीय नियंत्रण परिभाषित केले पाहिजे.

2. पाटबंधारे सहकारी संस्था आणि सामायिक पंप स्टेशन

सामायिक सिंचन प्रणाली अनेक क्षेत्रे किंवा सिंचन क्षेत्र पुरवण्यासाठी केंद्रीय पंप वापरू शकतात. निवड आवश्यक प्रवाह, एकूण डायनॅमिक हेड, दैनंदिन ऑपरेटिंग शेड्यूल आणि सौर किंवा ग्रिड उर्जेची उपलब्धता दर्शवते.

3. मासे आणि कोळंबी फार्म

मत्स्यपालन स्थळांवरील पाण्याची देवाणघेवाण आणि अभिसरण पंप व्हेरिएबल-फ्रिक्वेंसी कंट्रोल वापरू शकतात जेथे मोटर आणि पंप व्यवस्था सुसंगत आहे. साइटच्या वीज पुरवठ्यासह आवश्यक पंपिंग शेड्यूल आणि पाणी-व्यवस्थापन नियंत्रणे यांचा विचार केला पाहिजे.

4. खाण आणि खाणीचे पाणी व्यवस्थापन

सामान्य-उद्देश मोडमध्ये, ड्राइव्हचे मूल्यमापन सुसंगत माइन डीवॉटरिंग, पिट-वॉटर मॅनेजमेंट आणि डस्ट-सप्रेशन पंपिंग उपकरणांसाठी केले जाऊ शकते. विशिष्ट स्थापनेसाठी मोटर रेटिंग, लोड स्थिती, पर्यावरणीय आवश्यकता आणि आवश्यक नियंत्रण पद्धत सत्यापित करा.

5. औद्योगिक अभिसरण आणि शीतकरण

सामान्य-उद्देश संरचना सुसंगत प्रक्रिया-पाणी अभिसरण, कूलिंग-टॉवर मेक-अप आणि इतर औद्योगिक पंपिंग कर्तव्यांसाठी विचारात घेतली जाऊ शकते. सिस्टम डिझाइनचा भाग म्हणून आवश्यक प्रवाह, ऑपरेटिंग प्रेशर आणि मोटर वैशिष्ट्यांचे मूल्यांकन केले पाहिजे.

तांत्रिक तपशील

एनक्लोजरला IP20 रेट केले आहे आणि ते पाणी प्रवेशापासून संरक्षण प्रदान करत नाही. ड्राइव्ह पुरेशा वेंटिलेशनसह आणि त्याच्या तापमान, आर्द्रता आणि स्थापनेच्या आवश्यकतांनुसार योग्य इनडोअर किंवा संरक्षणात्मक संलग्न वातावरणात स्थापित केले जावे.

वारंवार विचारले जाणारे प्रश्न

1. 11 kW मॉडेलसाठी किती PV ॲरे सूचीबद्ध आहे?

पुरवलेले संदर्भ कॉन्फिगरेशन 250 Wp रेट केलेल्या 18 मॉड्यूल्सच्या तीन स्ट्रिंग्स किंवा 300 Wp रेट केलेल्या 15 मॉड्यूल्सच्या तीन स्ट्रिंग्स निर्दिष्ट करतात. या व्यवस्था अनुक्रमे 54 मॉड्यूल्स किंवा 45 मॉड्यूल्सशी संबंधित आहेत आणि दोन्ही बाबतीत 13.5 kWp ची गणना केलेली नाममात्र ॲरे पॉवर. मॉड्यूल डेटाशीट, साइटचे किमान तापमान आणि इन्व्हर्टरची डीसी व्होल्टेज मर्यादा यांच्या विरुद्ध अंतिम स्ट्रिंग डिझाइन सत्यापित करणे आवश्यक आहे.

2. 65 dBA रेटिंगचा अर्थ ध्वनिक संलग्नक आवश्यक आहे का?

पुरवलेले तपशील 65 dBA ची कमाल आवाज पातळी सूचीबद्ध करते. अतिरिक्त ध्वनिक उपचार आवश्यक आहे की नाही हे स्थापनेचे स्थान, खोलीतील ध्वनिशास्त्र, ऑपरेटिंग उपकरणे आणि लागू होणाऱ्या आवाजाच्या आवश्यकतांवर अवलंबून असते. ड्राईव्हला व्यापलेल्या इमारतीत किंवा बंदिस्त उपकरणांच्या खोलीत ठेवताना इंस्टॉलेशन वातावरणाचा विचार करा.

3. एक ड्राइव्ह अनेक पंप चालवू शकतो?

सामान्य-उद्देश कॉन्फिगरेशन एकूण लोड आणि समर्थित नियंत्रण पद्धतीशी जुळले पाहिजे. वेक्टर-नियंत्रण ऍप्लिकेशन्ससाठी, मॅन्युअलमध्ये लागू मोटर व्यवस्थेची पुष्टी करा. एका ड्राइव्हवरून अनेक मोटर्स चालवण्याकरता एकत्रित विद्युत् प्रवाह ड्राइव्ह रेटिंगमध्ये राहणे आवश्यक आहे आणि प्रत्येक मोटरला योग्य ओव्हरलोड संरक्षण असणे आवश्यक आहे. निवडलेल्या नियंत्रण मोडसाठी निर्मात्याच्या सूचनांचे अनुसरण करा.

4. वर्तमान उर्जा स्त्रोताचे परीक्षण कसे केले जाऊ शकते?

पुरवठा केलेली माहिती मॉनिटरिंग पॅरामीटर U0-49 ला पुरवठा-मोड निर्देशक म्हणून ओळखते, 0 ग्रिड ऑपरेशन आणि 1 सोलर ऑपरेशन दर्शवते. पॅरामीटर Modbus RTU वर वाचले जाऊ शकते जेथे समर्थित आहे. रिमोट मॉनिटरिंग सिस्टीममध्ये समाकलित करण्यापूर्वी लागू मॅन्युअलच्या विरूद्ध नोंदणीची व्याख्या आणि संप्रेषण सेटिंग्जची पुष्टी करा.

5. कोणती नियमित देखभाल आवश्यक आहे?

हीटसिंक आणि कूलिंग फॅन धुळीपासून मुक्त ठेवा, देखभाल वेळापत्रकानुसार टर्मिनल्स आणि वायरिंग कनेक्शनची तपासणी करा आणि सभोवतालचे तापमान आणि वायुवीजन यांचे निरीक्षण करा. सूचीबद्ध ऑपरेटिंग तापमान श्रेणी -10°C ते 50°C आहे, 40°C पेक्षा जास्त कमी होत आहे. पुरवलेले उंची मार्गदर्शन देखील 1000 मीटरपेक्षा जास्त अंतर निर्दिष्ट करते. तपासणी अंतराल आणि देखभाल प्रक्रियेसाठी अचूक मॉडेलच्या सूचनांचे अनुसरण करा.

6. हे इन्व्हर्टर सौर पंपिंगपुरते मर्यादित आहे का?

क्र. पुरवलेल्या PC10 मालिकेतील माहिती सौर पंप मोड आणि सामान्य-उद्देश इन्व्हर्टर मोडची सूची देते. सौर पंप ऑपरेशनमध्ये MPPT आणि दस्तऐवजीकरण पंपिंग-संबंधित संरक्षण कार्ये समाविष्ट आहेत, तर सामान्य-उद्देश ऑपरेशन SVC किंवा V/F मोटर नियंत्रण, PID आणि Modbus RTU चे समर्थन करते. पॅरामीटर P8-00 हे मोड-सिलेक्शन पॅरामीटर म्हणून ओळखले जाते. मॉडेल-विशिष्ट मॅन्युअलमध्ये परवानगी असलेल्या सेटिंग आणि मोड-बदल प्रक्रियेची पुष्टी करा.
