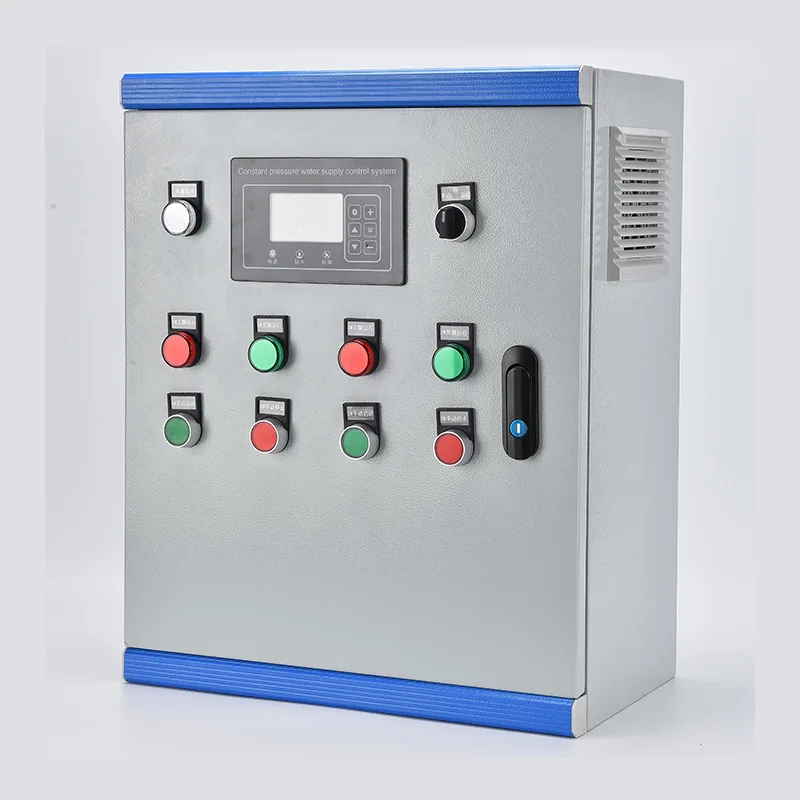

सतत दाब पाणी पुरवठा नियंत्रण कॅबिनेट

कॉन्स्टंट प्रेशर वॉटर सप्लाय कंट्रोल कॅबिनेट VFD, PLC किंवा समर्पित पंप कंट्रोलर, इनकमिंग सर्किट ब्रेकर्स, प्रति पंप आउटपुट कॉन्टॅक्टर्स, कंट्रोल ट्रान्सफॉर्मर आणि प्रेशर ट्रान्समीटर इंटरफेस एकाच मजल्यावरील स्टँडिंग एन्क्लोजरमध्ये एकत्रित करते. पॉवर रेटिंग 380-480 V थ्री-फेजमध्ये 0.75 kW ते 400 kW पर्यंत असते. मुख्य शीर्षलेखावरील प्रेशर सेन्सर कंट्रोलरला 4-20 mA सिग्नल पुरवतो, जो वापरकर्त्याने परिभाषित केलेल्या सेटपॉईंटशी सतत प्रत्यक्ष दाबाची तुलना करतो आणि ±0.02 MPa मध्ये नियमन राखण्यासाठी PID लूपद्वारे VFD आउटपुट वारंवारता समायोजित करतो. मल्टी-पंप सिस्टीममध्ये, लीड पंप VFD नियंत्रणाखाली चालतो, तर लॅग पंप क्रमाक्रमाने सुरू होतात किंवा मागणीत चढ-उतार होत असताना शेड होतात. ड्युटी रोटेशन बॅलन्स सर्व पंपांवर तास चालतात. संरक्षणामध्ये ड्राय-रन, ओव्हरलोड, फेज लॉस, शॉर्ट सर्किट आणि ओव्हरप्रेशर समाविष्ट आहे. डोअर-माउंट केलेली HMI टचस्क्रीन सिस्टम प्रेशर, पंप स्थिती, वारंवारता, फॉल्ट लॉग आणि ऊर्जा डेटा प्रदर्शित करते. Modbus RTU/TCP किंवा पर्यायी 4G क्लाउड गेटवे द्वारे संप्रेषण रिमोट मॉनिटरिंग आणि SCADA एकत्रीकरण सक्षम करते. आच्छादन गॅल्वनाइज्ड स्टीलपासून पावडर कोटिंगसह, IP54 मानक किंवा बाह्य वापरासाठी IP65 पर्यंत रेट केलेले आहे.

आदर्श अनुप्रयोग

जिथे मागणी बदलूनही पाण्याचा दाब सातत्य राखला गेला पाहिजे, तिथे कॉन्स्टंट प्रेशर वॉटर सप्लाई कंट्रोल कॅबिनेट ग्रॅव्हिटी स्टोरेज आणि फिक्स्ड-स्पीड पंपिंगला स्वयंचलित, मागणी-प्रतिसाद नियंत्रणासह बदलते.

नगरपालिका पाणी पुरवठा आणि बूस्टर स्टेशन

शहरी पाण्याचे नेटवर्क पीक अवर्स आणि रात्रभर कमी-प्रवाह कालावधी दरम्यान विस्तृत दाब स्विंग अनुभवतात. पंप स्पीड आणि स्टेजिंग मॉड्युलेट करून, पाईप जोड्यांना ताण देणारे आणि सेवेच्या तक्रारी निर्माण करणाऱ्या डिप्स आणि सर्जेस काढून टाकून कॅबिनेट नियुक्त नेटवर्क पॉइंट्सवर सतत दबाव राखते. लाँग ट्रान्समिशन मेनसह बूस्टर स्टेशनसाठी, पीआयडी लूप अपस्ट्रीम प्रेशर आणि व्हेरिएबल डाउनस्ट्रीम ऑफटेक बदलण्यास अनुकूल आहे.

उंचावरील निवासी आणि व्यावसायिक इमारती

अपार्टमेंट टॉवर्स, हॉटेल्स आणि ऑफिस ब्लॉक्सना वरच्या मजल्यांवर विश्वसनीय दाब आवश्यक आहे. मल्टिपल व्हर्टिकल मल्टी-स्टेज पंप असलेले स्थिर दाब कॅबिनेट आपोआप ऑक्युपेंसी-आधारित मागणीशी जुळण्यासाठी आउटपुट समायोजित करते — दुपारी कमी, सकाळ आणि संध्याकाळच्या शिखरांवर जास्त. सिस्टीम त्यांच्या स्ट्रक्चरल लोड, लिजिओनेला जोखीम आणि देखभाल प्रवेश आवश्यकतांसह मोठ्या छतावरील टाक्यांची आवश्यकता काढून टाकते.

औद्योगिक प्रक्रिया आणि थंड पाणी

उत्पादन प्रकल्प, अन्न प्रक्रिया सुविधा आणि वीज केंद्रांना घट्ट नियंत्रित दाबाने प्रक्रिया पाण्याची आवश्यकता असते. कॅबिनेट कूलिंग टॉवर मेकअप, वॉशडाउन लाइन्स, बॉयलर फीड आणि प्रोडक्शन वॉटर सर्किट्सचा पुरवठा करते ज्यात प्रक्रिया गरजेनुसार नियमन अचूकतेने होते. VFD-आधारित नियंत्रण थ्रॉटलिंगशी संबंधित उर्जा कचरा आणि व्हॉल्व्ह पोशाख काढून टाकते.

कृषी सिंचन

मोठ्या प्रमाणातील ठिबक, स्प्रिंकलर आणि केंद्र-पिव्होट सिस्टीमना विविध उत्सर्जक वैशिष्ट्यांसह फील्ड झोनमध्ये स्थिर दाबाने परिवर्तनशील प्रवाहाची आवश्यकता असते. कॅबिनेट अनेक पंप कॉन्फिगरेशन हाताळते, ज्यामध्ये सबमर्सिबल बोअरहोल आणि क्षैतिज बूस्टर पंप समाविष्ट आहेत, जे ओपन इरिगेशन झोनच्या संख्येशी आउटपुट स्वयंचलितपणे जुळतात. बिल्ट-इन ड्राय-रन प्रोटेक्शन सेफगार्ड्स पंप स्त्रोताच्या पाण्याच्या पातळीतील बदलांदरम्यान.

ग्रामीण आणि सामुदायिक पाणी पुरवठा

मॅन्युअल पंप ऑपरेशनची जागा घेणाऱ्या स्वयंचलित दबाव व्यवस्थापनाचा फायदा ग्राम प्रणाली आणि दूरस्थ वसाहतींना होतो. स्टोरेज टँक लेव्हल सेन्सरसह एकत्रित केलेले, कॅबिनेट ग्राहकांना सतत दाब देत असताना टाकी भरणे कायम ठेवण्यासाठी आपोआप सुरू होते आणि थांबते. 4G द्वारे रिमोट मॉनिटरिंग एका ऑपरेटरला मोबाईल फोन किंवा सेंट्रल SCADA वरून अनेक विखुरलेली स्टेशन व्यवस्थापित करू देते.

हॉटेल, रिसॉर्ट आणि हॉस्पिटॅलिटी

साइटवर पसरलेल्या इमारतींसह रिसॉर्ट्स आणि विश्रांती सुविधांना अतिथी खोल्या, स्वयंपाकघर, कपडे धुणे आणि लँडस्केपिंगसाठी समान दाब आवश्यक आहे. कॅबिनेट रात्रभर स्लीप मोडमध्ये सिस्टीमसह, ऑफ-पीक अवर्समध्ये उर्जा कमी करून सकाळ आणि संध्याकाळची सर्वोच्च मागणी पूर्ण करण्यासाठी अनेक पंप व्यवस्थापित करते.

तांत्रिक खोल डुबकी

कॉन्स्टंट प्रेशर वॉटर सप्लाय कंट्रोल कॅबिनेट VFD स्पीड कंट्रोल, पीएलसी-आधारित पंप सिक्वेन्सिंग आणि सिंगल-पंप ते मल्टी-पंप इंस्टॉलेशन्ससाठी स्वायत्त दाब व्यवस्थापन, एकल फॅक्टरी-असेम्बल एन्क्लोजरमध्ये सर्वसमावेशक संरक्षण एकत्र करते.

पीआयडी क्लोज्ड-लूप प्रेशर रेग्युलेशन

मुख्य हेडर पाईपवरील प्रेशर ट्रान्समीटर पाण्याच्या दाबाला 4-20 mA ॲनालॉग सिग्नलमध्ये रूपांतरित करतो. कंट्रोलर एक डिजिटल PID अल्गोरिदम चालवतो: आनुपातिक लाभ हे निर्धारित करते की सिस्टम दबाव विचलनास किती आक्रमकपणे प्रतिसाद देते, अविभाज्य वेळ स्थिर-स्थिती ऑफसेट काढून टाकते आणि व्युत्पन्न डॅम्पिंग अचानक प्रवाह बदलांच्या वेळी ओव्हरशूटला दडपते. PID आउटपुट थेट VFD वारंवारता संदर्भ सेट करते, रिअल टाइममध्ये मागणी जुळण्यासाठी पंप गती समायोजित करते. ठराविक नियमन अचूकता ±0.02 MPa च्या आत असते एकदा विशिष्ट सिस्टम वैशिष्ट्यांशी ट्यून केले जाते — पाईपची लांबी, पंप वक्र आणि दाब वाहिनीचे प्रमाण.

मल्टी-पंप सिक्वेन्सिंग लॉजिक

जेव्हा मागणी एका VFD-चालित पंपाच्या क्षमतेपेक्षा जास्त असते, तेव्हा नियंत्रक अतिरिक्त पंप कार्यान्वित करतो. लीड पंप VFD नियंत्रणाखाली चालतो. जर ते जास्तीत जास्त वारंवारतेपर्यंत पोहोचले आणि दाब अद्याप सेटपॉईंटच्या खाली असेल, तर कंट्रोलर हा पंप त्याच्या बायपास कॉन्टॅक्टरद्वारे स्थिर-स्पीड ऑपरेशनमध्ये स्थानांतरित करतो आणि VFD नियंत्रणाखाली एक लॅग पंप सुरू करतो. मागणी कमी होत असताना आणि VFD सेटपॉईंटच्या वरच्या दाबाने किमान वारंवारता गाठते, लॅग पंप एक-एक करून सोडले जातात आणि लीड पंप व्हेरिएबल-स्पीड कंट्रोलवर परत येतो. हे सुनिश्चित करते की केवळ एक पंप कधीही परिवर्तनीय गतीने चालतो तर इतर त्यांच्या सर्वोत्तम कार्यक्षमतेच्या बिंदूजवळ स्थिर वेगाने कार्य करतात.

कर्तव्य रोटेशन आणि समानीकरण

पोशाख समान रीतीने वितरीत करण्यासाठी, नियंत्रक संचित धावण्याच्या तासांवर किंवा प्रारंभ गणनावर आधारित लीड पंप पदनाम फिरवतो. जेव्हा रोटेशन ट्रिगर होते तेव्हा सर्वात कमी तास असलेला पंप पुढील लीड बनतो, जो दबाव व्यत्यय टाळण्यासाठी कमी-प्रवाह स्थितीत होतो. देखरेखीसाठी ऑफलाइन घेतलेला पंप डिजिटल इनपुटद्वारे रोटेशनमधून लॉक केला जातो आणि कंट्रोलर उर्वरित पंपांवर ड्युटी पुन्हा वाटप करतो.

स्लीप, वेक आणि लो-फ्लो व्यवस्थापन

शून्य-मागणी कालावधीत — रात्रभर व्यावसायिक इमारतींमध्ये, उदाहरणार्थ — VFD अखेरीस त्याच्या किमान वारंवारता गाठते जेव्हा दाब सेटपॉईंटवर असतो. कॉन्फिगर करण्यायोग्य विलंबानंतर, कंट्रोलर स्लीप मोडमध्ये प्रवेश करतो आणि सर्व पंप थांबवतो. एक लहान डायाफ्राम टाकी झोपेच्या दरम्यान सिस्टम प्रेशर राखते. जेव्हा दाब वेक थ्रेशोल्डपर्यंत क्षीण होतो, तेव्हा कंट्रोलर लीड पंप पुन्हा सुरू करतो आणि दाब पुनर्संचयित करण्यासाठी वर चढतो. हे चक्र पंपांना बंद झडपाच्या विरूद्ध दीर्घ कालावधीसाठी चालू ठेवण्यास प्रतिबंधित करते, ऊर्जा वाचवते आणि पंपला जास्त गरम होण्यापासून वाचवते.

पंप संरक्षण सूट

कंट्रोलर मानक मोटर ओव्हरलोडच्या पलीकडे पंप-विशिष्ट संरक्षण प्रदान करतो. ड्राय-रन डिटेक्शन एकतर वेल लेव्हल प्रोब किंवा मोटर अंडरकरंट सेन्सिंगमधील डिजिटल इनपुट वापरते. झडप अचानक बंद झाल्यास ऑटो-रीसेटसह ओव्हरप्रेशर ट्रिप पाईपचे नुकसान टाळते. वेगवान-सायकल लॉकआउट मोटार विंडिंग्सचे संरक्षण करण्यासाठी प्रति तास सुरू होण्याची संख्या मर्यादित करते. फेज लॉस आणि फेज सीक्वेन्स मॉनिटरिंग रिव्हर्स रोटेशनमुळे यांत्रिक नुकसान टाळते. सर्व ट्रिप इव्हेंट्स टाइम-स्टॅम्प केलेले असतात आणि फॉल्ट लॉगमध्ये संग्रहित केले जातात, लॉकआउटला ऑपरेटरच्या हस्तक्षेपाची आवश्यकता होण्यापूर्वी कॉन्फिगर करण्यायोग्य स्वयं-रीसेट प्रयत्नांची संख्या.

VFD ड्राइव्ह आर्किटेक्चर

60 सेकंदांसाठी 110% ओव्हरलोड रेटिंगसह व्हेरिएबल-टॉर्क पंप ड्युटीसाठी VFD निवडले जाते. फ्लाइंग-स्टार्ट क्षमता ओव्हरकरंटवर ट्रिप न करता कोस्टिंग पंपमध्ये सीमलेस रीस्टार्ट सक्षम करते. स्किप-फ्रिक्वेंसी प्रोग्रामिंग यांत्रिक अनुनाद बँड टाळते. ऑटोमॅटिक एनर्जी ऑप्टिमायझेशन लाइट लोडवर मोटर मॅग्नेटायझिंग करंट कमी करते, जेव्हा पंप पूर्ण वेगाने चालतो तेव्हा अतिरिक्त उर्जेची बचत होते. अंगभूत DC लिंक चोक आणि RFI फिल्टर पुरवठ्यावर हार्मोनिक करंट इंजेक्शन कमी करतात.

HMI आणि ऑपरेटर इंटरफेस

डोर-माउंटेड कलर टचस्क्रीन रिअल-टाइम सिस्टम प्रेशर आणि सेटपॉइंट, वैयक्तिक पंप स्थिती, संचयी रन तास आणि प्रति पंप प्रारंभ गणना, फॉल्ट इतिहासासह सक्रिय अलार्म आणि पासवर्ड-संरक्षित पॅरामीटर प्रवेश प्रदान करते. मॅन्युअल ओव्हरराइड नियंत्रण कमिशनिंग आणि देखभाल क्रियाकलापांना समर्थन देते.

रिमोट मॉनिटरिंग आणि कम्युनिकेशन

स्टँडर्ड RS485 Modbus RTU साइट SCADA किंवा टेलिमेट्री उपकरणांशी जोडते. एक पर्यायी 4G किंवा इथरनेट क्लाउड गेटवे वेब ब्राउझर किंवा स्मार्टफोन ॲपद्वारे रिमोट ऍक्सेस सक्षम करते, रिअल-टाइम प्रेशर, पंप स्थिती, ऊर्जा वापर आणि अलार्म पुश सूचना वितरीत करते. ऑपरेटर विशिष्ट सिस्टम आवश्यकतांसाठी दूरस्थपणे दाब सेटपॉईंट समायोजित करू शकतात.

संलग्नक आणि पर्यावरणीय बांधकाम

फ्लोअर-स्टँडिंग कॅबिनेट यूव्ही-प्रतिरोधक पावडर कोटिंगसह 1.5-2.0 मिमी गॅल्वनाइज्ड स्टील शीट वापरते. IP54 इनडोअर पंप रूमसाठी मानक आहे. IP55 किंवा IP65 बाह्य आणि जल-उपचार वातावरणासाठी उपलब्ध आहे. थर्मोस्टॅटिक फॅन कंट्रोलसह फिल्टर केलेले फोर्स-एअर वेंटिलेशन VFD च्या ऑपरेटिंग रेंजमध्ये अंतर्गत तापमान राखते. उष्णकटिबंधीय किंवा वाळवंटाच्या बाहेरच्या स्थापनेसाठी, सनशेड कॅनोपी आणि अँटी-कंडेन्सेशन हीटर निर्दिष्ट केले जाऊ शकतात. केबल एंट्री कॅबिनेट बेसमधील ग्रंथी प्लेट्सद्वारे आहे. कॅबिनेटची रचना आणि रचना IEC 61439-1/2 नुसार केली आहे, सर्व घटक CE-चिन्हांकित आणि प्रादेशिक प्रमाणपत्रे उपलब्ध आहेत.

वारंवार विचारले जाणारे प्रश्न

Q1: कॅबिनेट सतत दबाव कसा राखते?

मुख्य वॉटर हेडरवरील प्रेशर सेन्सर सतत सिस्टम प्रेशर मोजतो आणि कंट्रोलरला 4-20 mA सिग्नल पाठवतो. नियंत्रकाचा PID अल्गोरिदम वापरकर्त्याने सेट केलेल्या लक्ष्याशी प्रत्यक्ष दाबाची तुलना करतो. दबाव कमी झाल्यास, पंपचा वेग वाढवण्यासाठी ते VFD आउटपुट वारंवारता वाढवते. जर दबाव वाढला तर तो पंप मंदावतो. हे बंद-लूप नियमन सतत चालते, विशेषत: सेटपॉईंटच्या ±0.02 MPa च्या आत दाब धारण करते.

Q2: एक सतत दाब पाणी पुरवठा नियंत्रण कॅबिनेट किती पंप नियंत्रित करू शकते?

मानक कॉन्फिगरेशन 1 ते 6 पंपांना समर्थन देतात, 2 किंवा 3 पंप सर्वात सामान्य तैनात आहेत. मल्टी-पंप सिस्टीममध्ये, एकल VFD व्हेरिएबल-स्पीड पंप चालवते तर मागणी वाढल्याने अतिरिक्त पंप निश्चित वेगाने सुरू होतात. सर्व पंप सिक्वेन्सिंग, अल्टरनेशन आणि फॉल्ट चेंजओव्हर लॉजिक कंट्रोलरमध्ये तयार केले आहे.

Q3: या कॅबिनेटमध्ये आणि प्रत्येक पंपवर स्वतंत्र VFD स्थापित करणे यात काय फरक आहे?

कॅबिनेट एक संपूर्ण नियंत्रण प्रणाली प्रदान करते — पंप अनुक्रम लॉजिक, प्रेशर PID लूप, ऑटोमॅटिक अल्टरनेशन, फॉल्ट चेंजओव्हर, स्लीप/वेक फंक्शन आणि सिंगल यूजर इंटरफेस — सर्व प्री-वायर्ड आणि फॅक्टरी-चाचणी. वैयक्तिक VFDs लक्षणीय बाह्य अभियांत्रिकीशिवाय मल्टी-पंप ऑपरेशनचे समन्वय करू शकत नाहीत.

Q4: सिस्टम स्टोरेज टाकीसह किंवा त्याशिवाय कार्य करू शकते?

दोन्ही. टँक-फिल ऍप्लिकेशनमध्ये, कंट्रोलर सिस्टम प्रेशर राखतो तर टाकीमधील लेव्हल सेन्सर स्टार्ट/स्टॉप अधिकार प्रदान करतो. डायरेक्ट मेन कॉन्फिगरेशनमध्ये, कंट्रोलर डिस्ट्रिब्युशन पाइपिंगवर थेट रेषेचा दाब कायम ठेवतो, कोणत्याही स्टोरेज टाकीशिवाय ग्राहकांच्या मागणीशी जुळण्यासाठी पंप गती सुधारतो.

Q5: कोणते पंप प्रकार सुसंगत आहेत?

कॅबिनेट 380-480 V, 50/60 Hz मध्ये सबमर्सिबल बोअरहोल पंप, व्हर्टिकल मल्टी-स्टेज पंप, क्षैतिज एंड-सक्शन सेंट्रीफ्यूगल पंप आणि इनलाइन बूस्टर पंप्समध्ये वापरल्या जाणाऱ्या मानक थ्री-फेज इंडक्शन मोटर्स नियंत्रित करते. कायम चुंबक मोटर्स सुसंगत VFD सह चालविल्या जाऊ शकतात.

Q6: कोणती पॉवर श्रेणी उपलब्ध आहे?

मानक कॉन्फिगरेशन्स 0.75 kW ते 400 kW कव्हर करतात. कॅबिनेट आकारमान पंपांची संख्या, प्रत्येक पंपाच्या मोटरचा पूर्ण-लोड करंट आणि साइट फॉल्ट स्तरावर आधारित आहे. आमचे अभियंते तुमच्या पंप डेटामधून VFD, कॉन्टॅक्टर्स, सर्किट ब्रेकर्स आणि बसबार सिस्टम निवडतील.

Q7: कोणते रिमोट मॉनिटरिंग पर्याय उपलब्ध आहेत?

स्टँडर्ड RS485 Modbus RTU साइट SCADA शी जोडते. पर्यायी 4G किंवा इथरनेट गेटवे क्लाउड प्लॅटफॉर्मशी लिंक करतात, वेब ब्राउझर किंवा स्मार्टफोन ॲपद्वारे रिअल-टाइम प्रेशर, पंप स्थिती, ऊर्जा वापर, फॉल्ट अलार्म आणि ऐतिहासिक डेटावर प्रवेश प्रदान करतात. एसएमएस किंवा ॲप पुश नोटिफिकेशन ऑपरेटरना दोषांची सूचना देतात.

Q8: कॅबिनेटला कोणती देखभाल आवश्यक आहे?

दरवाज्याच्या सील आणि वेंटिलेशन फिल्टरची मासिक तपासणी. वीज समाप्तीची त्रैमासिक तपासणी. सुरक्षा उपकरणे आणि पर्यायी तर्काची वार्षिक कार्यात्मक चाचणी. VFD कूलिंग फॅन्स आणि DC लिंक कॅपेसिटरचे सेवा आयुष्य 5-10 वर्षे असते आणि ते बदलण्यायोग्य असतात. प्रेशर ट्रान्समीटर दरवर्षी कॅलिब्रेट केले पाहिजे.

Q9: पारंपारिक पंपिंगच्या तुलनेत ही प्रणाली ऊर्जा कशी वाचवते?

थ्रॉटलिंग व्हॉल्व्हसह स्थिर-स्पीड पंप कृत्रिम निर्बंधाविरुद्ध पंपिंग ऊर्जा वाया घालवतो. VFD पंप गती थेट मागणीशी जुळते. कारण पंप पॉवर क्यूब स्पीडने स्केल करतो, 80% वेगाने पंप पूर्ण-वेगाच्या सुमारे 50% ऊर्जा काढतो. शून्य-डिमांड कालावधीत स्लीप मोडसह, इंस्टॉलेशन्स सामान्यत: 20% ते 40% ऊर्जा कमी करतात.

महानगरपालिका दुय्यम पाणी पुरवठा श्रेणीसुधारित — उच्चभ्रू निवासी जिल्हा

पार्श्वभूमी

एका मोठ्या आशियाई शहरातील नगरपालिकेच्या जल प्राधिकरणाने 80 पेक्षा जास्त दुय्यम पाणी पुरवठा बूस्टर स्टेशन व्यवस्थापित केले जे उच्चभ्रू निवासी समुदायांना सेवा देतात. प्रत्येक स्टेशनने 18 ते 35 मजल्यांच्या टॉवरमध्ये 200 ते 800 अपार्टमेंट पुरवले. सध्याची उपकरणे जुनी होती — काही स्टेशन्सने फ्लोट-व्हॉल्व्ह रिफिलसह छतावरील टाक्या वापरल्या, तर काहींनी दाब-कमी करणाऱ्या वाल्व्हसह स्थिर-स्पीड पंप संच वापरले. शहर सरकारने दबाव गुणवत्ता सुधारण्यासाठी, सार्वजनिक आरोग्याच्या आधारावर छतावरील टाक्या काढून टाकण्यासाठी आणि पंपिंग उर्जेचा वापर कमी करण्यासाठी अपग्रेड अनिवार्य केले.

आव्हान

प्रत्येक बूस्टर स्टेशनने वेगळ्या मागणी प्रोफाइलसह टॉवर सेवा दिली: तीक्ष्ण सकाळ आणि संध्याकाळची शिखरे, मध्यम दिवसाची मागणी आणि रात्रभर जवळजवळ शून्य प्रवाह. सध्याचे स्थिर-स्पीड पंप मागणीची पर्वा न करता पूर्ण क्षमतेने चालतात, दाब-कमी करणाऱ्या वाल्व्हद्वारे जादा दाब रक्तस्त्राव करतात. पंप रूममध्ये उष्णता आणि आवाज निर्माण करताना यामुळे मोठ्या प्रमाणात ऊर्जा वाया जाते. नवीन आरोग्य नियमांची पूर्तता करण्यासाठी छतावरील टाक्या काढणे आवश्यक आहे आणि प्राधिकरणाने सर्व नवीन स्थानकांना केंद्रीय SCADA प्लॅटफॉर्मवर डेटा अहवाल देणे आवश्यक आहे. भौतिक जागा देखील घट्ट होती — बहुतेक पंप खोल्या तळघरांमध्ये मर्यादित उंची आणि मर्यादित प्रवेशासह पुनर्निर्मित करण्यात आल्या होत्या.

सतत दाब पाणी पुरवठा नियंत्रण कॅबिनेट का निवडा?

तीन स्थानकांवर यशस्वी पायलट केल्यानंतर, प्राधिकरणाने कारखाना-अभियांत्रिकी स्थिर दाब कॅबिनेट निवडले. जुन्या पॅनेलच्या फूटप्रिंटशी जुळणारे - एकाच आवारात तीन अनुलंब मल्टी-स्टेज पंप, प्रेशर इंटरफेस आणि HMI टचस्क्रीनसाठी VFD, कंट्रोलर, आउटपुट कॉन्टॅक्टर्स ठेवलेले आहेत. पीआयडी दाब नियंत्रणामुळे दाब-कमी करणारे वाल्व्ह पूर्णपणे काढून टाकता आले. गरजेनुसार अतिरिक्त पंप स्टेजिंगसह, मागणीशी जुळण्यासाठी लीड पंप वेग बदलतो. रात्रभर, प्रणाली झोपली, एका लहान डायाफ्राम जहाजाने दाबून ठेवले.

जुन्या सिस्टीममुळे खालच्या मजल्यांवर जास्त दाब न पडता, वरच्या मजल्यावरील अपार्टमेंटमधील पाण्याचा दाब नियामक किमान पातळीवर स्थिर होतो. प्रत्येक स्टेशनवर ऊर्जेचा वापर मीटर केला गेला आणि मॉडबसवर प्राधिकरणाच्या SCADA कडे प्रसारित केला गेला, ज्यामुळे ऑपरेटरना रिअल-टाइम दृश्यमानता आणि प्रत्येक टॉवरच्या विशिष्ट उंचीसाठी दूरस्थपणे दाब सेटपॉईंट समायोजित करण्याची क्षमता दिली गेली.

तैनाती

18 महिन्यांत पहिल्या टप्प्यात बत्तीस स्थिर दाब कॅबिनेट बसवण्यात आल्या. प्रत्येक कॅबिनेट पंप डेटा आणि विशिष्ट टॉवरशी जुळणारे दाब सेट पॉइंट्ससह पूर्व-लोड केलेले होते. ऑन-साइट कमिशनिंग कनेक्टेड मेन सप्लाय, पंप मोटर केबल्स आणि प्रेशर ट्रान्समीटर — सामान्यत: प्रति स्टेशन एका दिवसात पूर्ण होते.

परिणाम

●  कमिशनिंगच्या तीन महिन्यांत 32 समुदायांमधील वरच्या मजल्यावरील रहिवाशांच्या दबावाच्या तक्रारी शून्यावर आल्या.

●  पंप ऊर्जेचा वापर प्राधिकरणाच्या 25% उद्दिष्टापेक्षा आधीच्या स्थिर-स्पीड बेसलाइनच्या तुलनेत सरासरी 35% कमी झाला.

● छतावरील टाक्या बंद केल्या गेल्या आणि काढून टाकल्या गेल्या, संबंधित देखभाल आणि पाण्याच्या गुणवत्तेचे अनुपालन खर्च काढून टाकले.

●  एक दोन-व्यक्ती ऑपरेशन टीम आता सर्व 32 स्टेशन्स केंद्रीय SCADA मधून दूरस्थपणे व्यवस्थापित करते.

● प्राधिकरणाने उर्वरित 50 स्थानकांसाठी स्थिर दाब कॅबिनेट प्रमाणित केले आहे, सध्या दुसरा टप्पा सुरू आहे.
