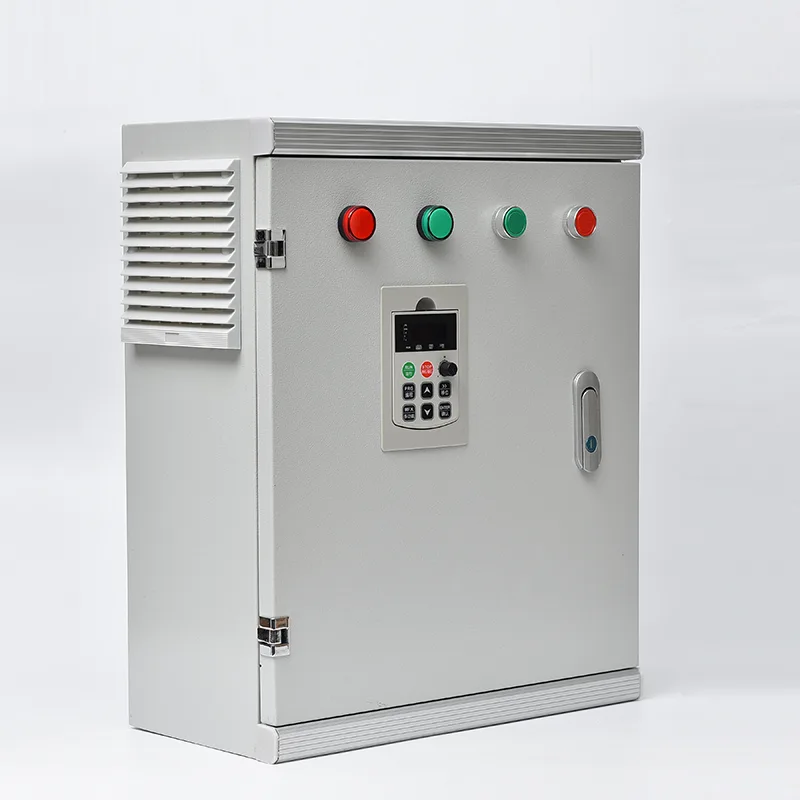

स्मार्ट सिंचन नियंत्रण पेटी

कंट्रोल बॉक्स PLC किंवा समर्पित सिंचन कंट्रोलर, सर्किट ब्रेकर्स, पंप कॉन्टॅक्टर्स किंवा VFDs, व्हॉल्व्ह आउटपुट टर्मिनल्स, कंट्रोल ट्रान्सफॉर्मर आणि एकल वॉल-माउंट किंवा फ्लोअर-स्टँडिंग एन्क्लोजरमध्ये लाट संरक्षण एकत्रित करतो. हे मातीतील आर्द्रता सेन्सर्स, पर्जन्यमापक, तापमान आणि आर्द्रता सेन्सर्स, प्रवाह मीटर आणि दाब ट्रान्समीटर यांवरील इनपुट स्वीकारते, त्यानंतर कॉन्फिगर करण्यायोग्य झोनमध्ये प्रोग्राम केलेले सिंचन वेळापत्रक कार्यान्वित करते — सामान्यत: मॉडेलवर अवलंबून 4 ते 120 सोलेनोइड व्हॉल्व्ह — एकतर ओव्हरलेपिंग गटांमध्ये. पंप स्टार्ट लॉजिक हे सुनिश्चित करते की मुख्य पंप किंवा बूस्टर पंप कोणतेही झडप उघडण्यापूर्वी आणि बंद झाल्यानंतर सर्व वाल्व्ह बंद होते, कोरडे चालू आणि दबाव वाढणे प्रतिबंधित करते. एकात्मिक 4G/LoRa/Wi-Fi कम्युनिकेशन मॉड्यूल रिअल-टाइम फील्ड डेटा आणि ऑपरेशनल स्थिती क्लाउड प्लॅटफॉर्मवर प्रसारित करते, जेथे उत्पादक सिंचन इतिहास पाहू शकतात, वेळापत्रक समायोजित करू शकतात आणि स्मार्टफोन ॲप किंवा वेब डॅशबोर्डद्वारे फॉल्ट अलार्म प्राप्त करू शकतात. मल्टि-चॅनल फर्टिगेशन कंट्रोल एक पर्याय म्हणून उपलब्ध आहे, ज्यामुळे लक्ष्य EC आणि pH मूल्यांवर आधारित कॉन्फिगर करण्यायोग्य इंजेक्शन पंपद्वारे द्रव खत किंवा ऍसिडचे अचूक डोस मिळू शकतात. वेदरप्रूफ पावडर कोटिंगसह गॅल्वनाइज्ड किंवा स्टेनलेस स्टीलपासून बनवलेले वेदर, आउटडोअर इंस्टॉलेशनसाठी IP55 किंवा त्याहून अधिक रेट केलेले आहे. बॅटरी बॅकअपसह सौर उर्जा सुसंगतता ऑफ-ग्रिड साइटसाठी उपलब्ध आहे, तर मानक AC मॉडेल 110 V ते 415 V सिंगल-फेज किंवा थ्री-फेज पुरवठा कव्हर करतात.

आदर्श अनुप्रयोग

लहान बागायती बोगद्यांपासून ते विस्तीर्ण फळबागांच्या ऑपरेशन्सपर्यंत, स्मार्ट सिंचन नियंत्रण बॉक्स मॅन्युअल सिंचन आणि अंदाज कृतीची जागा स्वयंचलित, सेन्सर-चालित पाणी व्यवस्थापनाने घेते जे पिकाला खरोखर आवश्यक असलेल्या गोष्टींना प्रतिसाद देते.

कृषी सिंचन आणि ब्रॉडक्रे पीक

मोठ्या प्रमाणात शेतातील पिके, फळबागा आणि द्राक्ष बागांना मल्टी-झोन स्वयंचलित सिंचनाचा फायदा होतो जे संपूर्ण मालमत्तेवर डझनभर सोलेनोइड वाल्व्ह व्यवस्थापित करते. जमिनीतील आर्द्रता उंबरठा, पीक वाढीचा टप्पा आणि स्थानिक बाष्पीभवन डेटा यानुसार पाणी वितरीत करताना स्थिर प्रणालीचा दाब राखण्यासाठी कंट्रोलर एकावेळी झोनचे अनुक्रम करतो. फ्लो मीटर इंटिग्रेशन रीअल-टाइम पुष्टीकरण प्रदान करते की प्रत्येक सिंचन चक्राने इच्छित व्हॉल्यूम, फ्लॅगिंग ब्लॉकेजेस किंवा पाईप तुटणे त्वरित वितरित केले.

हरितगृह आणि संरक्षित पीक

हरितगृह वातावरणाला मर्यादित वाढणाऱ्या जागेत पाणी आणि पोषक तत्वांचे अचूक नियंत्रण हवे असते. तापमान, आर्द्रता, प्रकाशाची तीव्रता आणि सब्सट्रेट ओलावा — नियंत्रण बॉक्स पर्यावरणीय सेन्सर्ससह एकत्रित होतो - निश्चित टाइमरऐवजी वनस्पतींच्या मागणीवर आधारित सिंचन सुरू करण्यासाठी. मल्टि-चॅनल फर्टिगेशन इंजेक्टर्स क्लोज्ड-लूप ईसी/पीएच नियंत्रणाखाली द्रव खत आणि पीएच ऍडजस्टर्सचा डोस देतात, प्रत्येक पिकाला योग्य एकाग्रतेमध्ये अचूक पोषक कृती मिळत असल्याची खात्री करून. रिमोट ऍक्सेस उत्पादकांना एकाच स्मार्टफोनवरून अनेक ग्रीनहाऊस बेचे निरीक्षण करण्यास अनुमती देते.

लँडस्केप आणि म्युनिसिपल ग्रीन स्पेस

उद्याने, क्रीडा क्षेत्रे, गोल्फ कोर्स आणि महापालिका अधिकाऱ्यांद्वारे चालवल्या जाणाऱ्या रस्त्याच्या कडेला लँडस्केपिंगसाठी विखुरलेल्या ठिकाणी विश्वसनीय, प्रोग्राम करण्यायोग्य सिंचन आवश्यक आहे. कंट्रोल बॉक्स वेळ-आधारित किंवा सेन्सर-ट्रिगर केलेल्या शेड्यूलवर एकाधिक सोलेनोइड व्हॉल्व्ह स्टेशन्सचे व्यवस्थापन करते, पावसाचे सेंसर इनपुट पाण्याचा अपव्यय टाळण्यासाठी ओल्या हवामानात सिंचन स्वयंचलितपणे निलंबित करते. 4G कनेक्टिव्हिटी शहराच्या ऑपरेशन सेंटरमधून केंद्रीकृत व्यवस्थापन सक्षम करते, प्रत्येक साइटला भेट देण्याची देखभाल कर्मचाऱ्यांची गरज कमी करते.

सौरऊर्जेवर चालणारी रिमोट फार्म

अनेक कृषी स्थळांवर विश्वसनीय ग्रीड विजेचा अभाव आहे. पूर्णपणे स्वायत्त ऑफ-ग्रिड ऑपरेशनसाठी सोलर पॅनेल ॲरे, बॅटरी बँक आणि लो-पॉवर डीसी लॅचिंग सोलेनोइड व्हॉल्व्ह आउटपुटसह कंट्रोल बॉक्स कॉन्फिगर केला जाऊ शकतो. कंट्रोलर पंप स्टार्ट (सौर-उर्जेवर चालणाऱ्या बोरहोल किंवा टाकी फीडमधून), झोन केलेले व्हॉल्व्ह सिक्वेन्सिंग आणि डेटा ट्रान्समिशन व्यवस्थापित करतो — हे सर्व ऑन-साइट फोटोव्होल्टेइक सिस्टमद्वारे समर्थित आहे.

फलोत्पादन, रोपवाटिका आणि विशेष पिके

कंटेनर रोपवाटिका, बेरी फार्म आणि कट-फ्लॉवर ऑपरेशन्स वारंवार वेगवेगळ्या पिकांच्या प्रकारांसह लहान झोनमध्ये सिंचन करतात, प्रत्येकाला वेगळ्या पाण्याची व्यवस्था आवश्यक असते. नियंत्रण बॉक्स स्वतंत्र प्रारंभ वेळ, चालण्याचे कालावधी आणि गर्भाधान पाककृतींसह प्रत्येक झोनसाठी प्रोग्राम केलेल्या वेळापत्रकांना समर्थन देते. जमिनीतील ओलावा-आधारित ओव्हरराइड संवेदनशील पिकांना जास्त पाणी देण्यास प्रतिबंध करते, तर दंव-संरक्षण स्प्रिंकलर अनुक्रम तापमान सेन्सर थ्रेशोल्डद्वारे ट्रिगर केले जाऊ शकतात.

सिंचन जिल्हे आणि सांप्रदायिक योजना

ज्या प्रदेशात वैयक्तिक उत्पादकांना पाण्याचे प्रमाण किंवा वेळेनुसार वाटप केले जाते, तेथे नियंत्रण बॉक्स कृषी पाणी मीटरिंगसाठी IC कार्ड किंवा RFID वापरकर्त्याच्या प्रमाणीकरणास समर्थन देते. प्रत्येक वापरकर्त्याचा वापर लॉग इन केला जातो आणि व्यवस्थापन प्लॅटफॉर्मवर अपलोड केला जातो, शुल्क-आधारित पाणी वाटप, वार्षिक पैसे काढण्याची मर्यादा आणि कोटा ओलांडल्यावर स्वयंचलित पंप शटऑफ सक्षम करते.

3.तांत्रिक खोल जा

स्मार्ट इरिगेशन कंट्रोल बॉक्स पीएलसी-आधारित सिक्वेन्सिंग, मल्टी-सेन्सर इनपुट प्रोसेसिंग आणि औद्योगिक-ग्रेड पॉवर मॅनेजमेंटला एकाच फॅक्टरी-चाचणी केलेल्या एन्क्लोजरमध्ये एकत्रित करते, विविध फील्ड परिस्थितींमध्ये विश्वसनीय, अप्राप्य सिंचन ऑटोमेशन प्रदान करते.

कंट्रोलर कोर आणि प्रोग्रामिंग लॉजिक

कंट्रोल बॉक्स औद्योगिक PLC किंवा कॉन्फिगर करण्यायोग्य I/O सह समर्पित सिंचन नियंत्रकाभोवती बांधला जातो. नियंत्रक सिंचन कार्यक्रम कार्यान्वित करतो जे परिभाषित करतात की कोणते झोन सक्रिय होतात, कोणत्या क्रमाने, किती काळ आणि कोणत्या प्रारंभ परिस्थितीत. शेड्युलिंग पर्यायांमध्ये वेळ-आधारित (विशिष्ट दिवस आणि वेळा), सेन्सर-आधारित (माती ओलावा उंबरठा, पाऊस शोधणे), आणि मध्यांतर-आधारित (प्रत्येक N तास किंवा दिवस) यांचा समावेश होतो. कंट्रोलर पंप स्टार्ट लॉजिक देखील व्यवस्थापित करतो: मुख्य पंप रिले पहिल्या व्हॉल्व्ह सोलनॉइडच्या एनर्जीच्या आधी बंद होतो आणि शेवटचा वाल्व बंद होईपर्यंत बंद राहतो आणि मेनलाइन फ्लश करण्यासाठी कॉन्फिगर करण्यायोग्य रन-ऑन कालावधी. हे अनुक्रम कोरड्या पंपाविरूद्ध वाल्व उघडण्यास प्रतिबंधित करते, पाण्याचा हातोडा अचानक सुरू होण्यापासून आणि थांबण्यापासून काढून टाकते आणि पंपला डेड-हेड ऑपरेशनपासून संरक्षण करते. मल्टी-झोन ऑपरेशनसाठी, समायोज्य आंतर-झोन विलंब व्हॉल्व्ह संक्रमण दरम्यान सिस्टम दाब स्थिर करण्यास अनुमती देतो.

सेन्सर इनपुट आणि पर्यावरण निरीक्षण

कंट्रोल बॉक्स फील्ड सेन्सर इनपुट्सची श्रेणी स्वीकारतो: ॲनालॉग 4-20 mA किंवा 0-10 V सिग्नल्स मातीतील ओलावा प्रोब, प्रेशर ट्रान्समीटर आणि फ्लो मीटर; फ्लो मीटर आणि रेन गेजमधून डिजिटल पल्स इनपुट; फ्लोट स्विच आणि प्रेशर स्विचमधून डिजिटल चालू/बंद इनपुट; आणि RS485 Modbus RTU डेटा ओलावा, तापमान आणि विद्युत चालकता मोजणाऱ्या मल्टी-पॅरामीटर माती सेन्सरमधून. कंट्रोलर सतत सर्व इनपुट स्कॅन करतो, वापरकर्ता-परिभाषित थ्रेशोल्डच्या विरूद्ध वाचनांची तुलना करतो. जमिनीतील ओलावा लक्ष्यापेक्षा कमी झाल्यास सिंचनाला चालना मिळते. पर्जन्यमान आढळल्यास, नियोजित सिंचन स्थगित केले जाते. प्रवाह दर अपेक्षित श्रेणीपासून विचलित झाल्यास, पाईप-ब्रेक किंवा अवरोधित-एमिटर अलार्म तयार केला जातो. सर्व सेन्सर डेटा टाइम-स्टॅम्प केलेला आहे आणि ट्रेंड विश्लेषणासाठी लॉग इन केला आहे.

वाल्व आणि पंप नियंत्रण आउटपुट

वाल्व आउटपुट सामान्यत: 24 VAC किंवा 12 VDC असतात, जे मानक सिंचन सोलेनोइड वाल्व्हशी सुसंगत असतात. आउटपुट कॉन्फिगरेशन AC लॅचिंग सोलेनोइड्स (मोमेंटरी पल्स टू ओपन/क्लोज) आणि लो-पॉवर ऑफ-ग्रिड ऍप्लिकेशन्ससाठी डीसी लॅचिंग सोलेनोइड्स या दोन्हींना सपोर्ट करते. पंप आउटपुट हे पंप मोटर कॉन्टॅक्टर कॉइल किंवा व्हीएफडी स्टार्ट कमांडसाठी रेट केलेले रिले संपर्क आहेत. व्हेरिएबल-स्पीड पंप वापरणाऱ्या साइट्ससाठी, 4-20 mA किंवा 0-10 V ॲनालॉग आउटपुट सिस्टम प्रेशर किंवा फ्लो डिमांडवर आधारित VFD ला गती संदर्भ देते. फील्ड वायरिंगच्या दोषांमुळे प्रोसेसरला नुकसान होण्यापासून रोखण्यासाठी प्रत्येक आउटपुट स्वतंत्रपणे फ्यूज केले जाते आणि कंट्रोलरपासून ऑप्टिकली वेगळे केले जाते.

संप्रेषण आणि दूरस्थ व्यवस्थापन

कंट्रोल बॉक्समध्ये 4G सेल्युलर मॉडेम, LoRa मॉड्यूल, वाय-फाय इंटरफेस किंवा इथरनेट पोर्ट साइटच्या पायाभूत सुविधांवर अवलंबून असतात. डेटा MQTT किंवा HTTP प्रोटोकॉल वापरून क्लाउड प्लॅटफॉर्मवर प्रसारित केला जातो. हे प्लॅटफॉर्म सर्व कनेक्टेड सेन्सर आणि आउटपुटचे रिअल-टाइम मॉनिटरिंग, रिमोट शेड्यूल ऍडजस्टमेंट, वैयक्तिक व्हॉल्व्ह किंवा पंपचे मॅन्युअल ओव्हरराइड, पुश मेसेज किंवा एसएमएसद्वारे अलार्म नोटिफिकेशन आणि मातीची आर्द्रता, प्रवाह, दाब आणि सिंचन घटनांचे ऐतिहासिक डेटा ग्राफिंगसाठी वेब डॅशबोर्ड आणि स्मार्टफोन ॲप (iOS आणि Android) प्रदान करते. विद्यमान SCADA प्रणाली असलेल्या साइट्ससाठी, नियंत्रक RS485 किंवा Modbus TCP वर Modbus RTU ला समर्थन देतो, क्लाउड लेयरशिवाय थेट एकत्रीकरणासाठी सर्व I/O पॉइंट्स आणि कॉन्फिगरेशन पॅरामीटर्स उघड करतो.

फर्टिगेशन इंटिग्रेशन

जेव्हा पर्यायी फर्टिगेशन मॉड्यूल समाविष्ट केले जाते, तेव्हा कंट्रोल बॉक्स एक ते चार इंजेक्शन चॅनेल व्यवस्थापित करते, प्रत्येक समर्पित डोसिंग पंप किंवा व्हेंचुरी इंजेक्टरसह. कंट्रोलर लक्ष्य खत गुणोत्तरावर आधारित आवश्यक इंजेक्शन दर मोजण्यासाठी सिंचन मेनलाइन फ्लो मीटरचे निरीक्षण करतो, नंतर सेटपॉइंट राखण्यासाठी डोसिंग पंप सुधारतो. EC/pH-नियंत्रित कॉन्फिगरेशनमध्ये, सिंचन मेनलाइन किंवा रिटर्न लाइनमधील सेन्सर फीडबॅक देतात आणि कंट्रोलर परिभाषित बँडमध्ये पोषक घटकांची एकाग्रता आणि pH राखण्यासाठी PID लूपद्वारे इंजेक्शन दर समायोजित करतो. आंदोलक नियंत्रण आउटपुट खत साठा टाक्या मिश्रित ठेवतात.

वीज पुरवठा आणि ऑफ-ग्रिड कॉन्फिगरेशन

स्टँडर्ड कंट्रोल बॉक्स सिंगल-फेज 110–240 VAC किंवा थ्री-फेज 380-415 VAC मेन सप्लायमधून कार्य करतो. कंट्रोलर आणि व्हॉल्व्ह आउटपुटसाठी कंट्रोल ट्रान्सफॉर्मर 24 VAC/VDC पुरवतो. ऑफ-ग्रिड कॉन्फिगरेशन्स MPPT सोलर चार्ज कंट्रोलर, एक PV ॲरे (सामान्यत: 300 W ते 1,000 W), आणि डीप-सायकल बॅटरी बँक (12 V किंवा 24 V) एकत्रित करतात. कंट्रोलर बॅटरीच्या चार्ज स्थितीचे निरीक्षण करतो आणि वापरकर्ता-परिभाषित लो-पॉवर थ्रेशोल्डवर बॅटरी व्होल्टेज पडल्यास गैर-गंभीर भार कमी करू शकतो किंवा शेड्यूल केलेले सिंचन पुढे ढकलू शकतो. DC लॅचिंग सोलेनोइड वाल्व्ह, जे केवळ क्षणिक उघडे/बंद नाडी दरम्यान वीज वापरतात, बॅटरी क्षमतेची आवश्यकता कमी करण्यासाठी सौर साइटसाठी निर्दिष्ट केले जातात.

संलग्नक आणि पर्यावरण संरक्षण

संलग्नक 1.5-2.0 मिमी गॅल्वनाइज्ड स्टील शीट किंवा ग्रेड 304 स्टेनलेस स्टीलपासून UV-प्रतिरोधक पावडर कोटिंगसह बनविलेले आहे. मानक IP55 रेटिंग आउटडोअर वॉल माउंटिंग किंवा सिंचन क्षेत्राच्या काठावर पोल माउंटिंगसाठी अनुकूल आहे. पूर-प्रवण किंवा उच्च आर्द्रता असलेल्या वातावरणासाठी, IP65 उपलब्ध आहे. उष्णकटिबंधीय हवामानात थेट-सूर्य स्थापनेसाठी सनशेड कॅनोपीची शिफारस केली जाते. केबल एंट्री एन्क्लोजर बेसवर आयपी-रेट केलेल्या कम्प्रेशन ग्रंथींद्वारे होते. अंतर्गत वायुवीजन निष्क्रिय आहे, ज्यामध्ये ओलावा आणि कीटक वगळून श्वासोच्छ्वासाचा दाब समान होतो. आर्द्रता आणि कृषी रासायनिक बाष्पांपासून गंज टाळण्यासाठी सर्व अंतर्गत सर्किट बोर्ड एकसमानपणे लेपित आहेत. इनकमिंग पॉवर आणि कम्युनिकेशन लाईन्सवरील सर्ज प्रोटेक्शन डिव्हाईस विजेमुळे होणाऱ्या ट्रान्झिएंट्सपासून संरक्षण करतात. एक दरवाजा-इंटरलॉक केलेला मुख्य विलगकर्ता सुरक्षित देखभाल प्रवेश प्रदान करतो. कंट्रोलर सर्व प्रोग्राम्स, शेड्यूल आणि लॉग केलेला डेटा नॉन-व्होलॅटाइल मेमरीमध्ये संग्रहित करतो, पॉवर व्यत्यय दरम्यान शून्य डेटा गमावण्याची खात्री करतो.

4.वारंवार विचारले जाणारे प्रश्न

Q1: कंट्रोल बॉक्स कोणत्या प्रकारचे सेन्सर कनेक्ट करू शकतात?

कंट्रोल बॉक्स स्वीकारतो: मातीतील आर्द्रता सेन्सर (टेन्सिओमेट्रिक, कॅपॅसिटन्स किंवा टीडीआर प्रकार 4-20 एमए, 0-10 व्ही, किंवा मॉडबस RS485 आउटपुट), पर्जन्यमापक (पल्स इनपुट), फ्लो मीटर (पल्स किंवा 4-20 एमए), प्रेशर ट्रान्समीटर (4-20 mA आणि आर्द्रता 4-20 mA) मॉडबस), टाक्या आणि जलाशयांसाठी फ्लोट स्विच आणि लेव्हल ट्रान्समीटर आणि हवामान स्टेशन डेटा (बाह्य हवामान स्टेशन किंवा क्लाउड API वरून मॉडबसद्वारे). आमचे अभियंते प्रोजेक्ट स्पेसिफिकेशन दरम्यान सेन्सर सुसंगततेची पुष्टी करतील.

Q2: एक नियंत्रण पेटी किती सिंचन क्षेत्र व्यवस्थापित करू शकते?

मानक कॉन्फिगरेशन 4 ते 24 वायर्ड झोनला समर्थन देतात. विस्तार मॉड्यूल 48, 72 किंवा अधिक झोनमध्ये स्केलिंग करण्यास अनुमती देतात. खूप मोठ्या डिप्लॉयमेंटसाठी, LoRa द्वारे संप्रेषण करणारी वायरलेस रिमोट टर्मिनल युनिट्स मुख्य कंट्रोल बॉक्सपासून अनेक किलोमीटरपर्यंत अतिरिक्त व्हॉल्व्ह क्लस्टर्स नियंत्रित करू शकतात, ज्यामुळे मालमत्तेवर शेकडो झोनचे केंद्रीकृत व्यवस्थापन करता येते.

Q3: कंट्रोल बॉक्स ग्रिड पॉवरशिवाय ऑपरेट करू शकतो का?

होय. एकात्मिक MPPT सोलर चार्ज कंट्रोलर, PV पॅनल्स आणि डीप-सायकल बॅटरी स्टोरेजसह ऑफ-ग्रिड कॉन्फिगरेशन उपलब्ध आहे. डीसी लॅचिंग सोलेनोइड वाल्व्हचा वापर कमीत कमी वीज वापर करण्यासाठी केला जातो. कंट्रोलर बॅटरीच्या स्थितीचे निरीक्षण करतो आणि व्होल्टेज कमी-पॉवर थ्रेशोल्डवर गेल्यास गैर-गंभीर ऑपरेशन्स पुढे ढकलतो. हे कॉन्फिगरेशन दुर्गम शेतात आणि कुरणांमध्ये मोठ्या प्रमाणावर वापरले जाते जेथे ग्रिड पॉवर चालवणे किफायतशीर आहे.

Q4: मी माझ्या स्मार्टफोनवरून सिंचन प्रणाली नियंत्रित करू शकतो का?

होय. कंट्रोल बॉक्स 4G, Wi-Fi किंवा इथरनेट द्वारे क्लाउड प्लॅटफॉर्मवर डेटा प्रसारित करतो. तुम्ही मातीतील ओलावा, प्रवाह डेटा आणि झडपाची स्थिती रीअल-टाइम पाहू शकता; दूरस्थपणे सिंचन सुरू करा किंवा थांबवा; वेळापत्रक आणि थ्रेशोल्ड समायोजित करा; आणि पुश मेसेज किंवा SMS द्वारे अलार्म सूचना प्राप्त करा — सर्व सोबती स्मार्टफोन ॲप किंवा वेब डॅशबोर्डवरून.

Q5: कंट्रोलर पंप संरक्षण कसे हाताळतो?

कंट्रोलर सीक्वेन्स पंप कोणताही व्हॉल्व्ह उघडण्यापूर्वी सुरू होतो आणि सर्व वाल्व्ह बंद झाल्यानंतर पंप थांबतो, डेड-हेड ऑपरेशनला प्रतिबंधित करते. पंप चालू असूनही फ्लो मीटरला प्रवाह आढळला नाही तर, ड्राय-रन अलार्म तयार केला जातो आणि पंप बंद केला जातो. प्रेशर सेन्सर इनपुट उच्च-दाब आणि कमी-दाब ट्रिप संरक्षण सक्षम करते. पंप आउटपुट मोठ्या मोटर्ससाठी सॉफ्ट स्टार्टर किंवा VFD सह इंटरफेस करू शकते.

प्रश्न6: दळणवळण तुटल्यास सिंचनाचे काय होईल?

कंट्रोलर सर्व प्रोग्राम्स आणि शेड्यूल स्थानिक नॉन-व्होलॅटाइल मेमरीमध्ये संग्रहित करतो. जर क्लाउड प्लॅटफॉर्मशी संवाद तुटला असेल, तर कंट्रोलर त्याच्या अंतर्गत रिअल-टाइम घड्याळाचा वापर करून त्याचे प्रोग्राम केलेले शेड्यूल स्वायत्तपणे कार्यान्वित करणे सुरू ठेवतो. सेन्सर-आधारित प्रारंभ परिस्थिती (मातीची आर्द्रता, पर्जन्यमापक) देखील कार्य करणे सुरू ठेवते. संप्रेषण पुनर्संचयित केल्यावर, बफर केलेला डेटा क्लाउडवर समक्रमित होतो.

Q7: एक नियंत्रण पेटी सिंचन आणि फर्टिगेशन दोन्ही व्यवस्थापित करू शकते?

होय. पर्यायी फर्टिगेशन मॉड्यूल समर्पित पंप किंवा वेंचुरी नियंत्रणासह एक ते चार इंजेक्शन चॅनेल व्यवस्थापित करते. सिंचन मेनलाइनमधील सेन्सर्सच्या फीडबॅकचा वापर करून डोस वेळ, प्रवाह-प्रमाणात इंजेक्शन किंवा बंद-लूप EC/pH नियंत्रणावर आधारित असू शकते. आंदोलक आउटपुट खताच्या साठ्याच्या टाक्या निलंबनात ठेवतात.

Q8: कंट्रोल बॉक्सला कोणत्या देखभालीची आवश्यकता आहे?

नियमित देखभाल किमान आहे: बंदिस्त आणि दरवाजाच्या सीलची मासिक व्हिज्युअल तपासणी, घट्टपणासाठी पॉवर टर्मिनेशनची त्रैमासिक तपासणी आणि सर्व वाल्व आउटपुट आणि सेन्सर इनपुटची वार्षिक कार्यात्मक चाचणी. जर सौर उर्जा प्रणाली स्थापित केली असेल, तर बॅटरी टर्मिनल्स आणि इलेक्ट्रोलाइट पातळीची (पूर झालेल्या बॅटरीसाठी) त्रैमासिक तपासणी केली पाहिजे. कंट्रोलरला स्वतःचे कोणतेही हलणारे भाग नसतात आणि शेड्यूल केलेल्या बदलण्याची आवश्यकता नसते.

5. मोठ्या प्रमाणात फळबागा ऑपरेशन — स्वयंचलित मल्टी-झोन सिंचन तैनाती

पार्श्वभूमी

दक्षिण युरोपमधील फळ-उत्पादक उद्योगाने 180 हेक्टर दगडी फळे आणि लिंबूवर्गीय बागांचे व्यवस्थापन केले. अनेक बोअरहोल आणि सामायिक जलाशयातून सिंचन काढले गेले, जे मेनलाइन्सच्या नेटवर्कद्वारे वैयक्तिक बागांच्या ब्लॉक्ससाठी सुमारे 90 सोलेनोइड व्हॉल्व्ह क्लस्टर्समध्ये वितरित केले गेले. हे ऑपरेशन फील्ड कामगारांनी मॅन्युअली व्यवस्थापित केलेल्या निश्चित वेळेच्या शेड्यूलवर सिंचन करत होते, जे दिवस आणि रात्रभर व्हॉल्व्ह उघडण्यासाठी आणि बंद करण्यासाठी ब्लॉक्समधून फिरत होते.

आव्हान

मॅन्युअल वाल्व ऑपरेशन श्रम-केंद्रित आणि चुकीचे होते. ब्लॉक्समधील जमिनीतील आर्द्रतेच्या फरकाकडे दुर्लक्ष करून सिंचनकर्त्यांनी समान वेळ लागू केला, ज्यामुळे चिकणमाती-प्रबळ झोनमध्ये जास्त सिंचन आणि वालुकामय कड्यांवर सिंचन कमी होते. उच्च उन्हाळ्यात, संघाने सर्व नियोजित सेट 24 तासांच्या आत पूर्ण करण्यासाठी संघर्ष केला. पंप स्टार्ट अनेकदा व्हॉल्व्ह पोझिशन्ससह असंबद्ध असायचे — पंप चालू होण्यापूर्वी व्हॉल्व्ह उघडले जातील, ज्यामुळे एअर लॉक आणि वॉटर हॅमरमुळे मेनलाइन फिटिंग्ज खराब होतात. शेतातील बोअरहोल पंप देखील शिफ्टच्या शेवटी बंद व्हॉल्व्हच्या विरुद्ध धावत होते, ओव्हरलोड्स ट्रिप करत होते. खताचे इंजेक्शन एका स्वतंत्र मॅन्युअल व्हेंचुरी प्रणालीद्वारे हाताळले गेले ज्यामध्ये प्रति ब्लॉक अर्ज दरांची नोंद नाही.

उत्पादकाला एकच एकात्मिक नियंत्रण प्रणाली हवी होती जी सर्व झडपा, पंप आणि फर्टिगेशन व्यवस्थापित करू शकेल, दूरस्थपणे देखरेख ठेवू शकेल आणि सिंचन कामगारांना पर्यवेक्षी भूमिकेत कमी करेल.

स्मार्ट सिंचन नियंत्रण पेटी का?

फार्मच्या ब्लॉक लेआउटने एक केंद्रीकृत आर्किटेक्चर सुचवले: पंप शेडमधील एक मुख्य कंट्रोल बॉक्स सर्व पंप सुरू आणि मुख्य लाइन दाब व्यवस्थापित करते, प्रत्येक सॅटेलाइट व्हॉल्व्ह क्लस्टरवर LoRa वायरलेस रिमोट टर्मिनल युनिट्स मुख्य कंट्रोलरशी परत संप्रेषण करतात. यामुळे संपूर्ण बागेत नियंत्रण केबल्स खंदक होण्याचे टाळले.

कंट्रोल बॉक्स सहा पंप आउटपुट चॅनेल (चार बोअरहोल, दोन बूस्टर पंप), मेनलाइनवर एक प्रेशर ट्रान्समीटर इनपुट, ड्राय-रन संरक्षण आणि एकूण प्रवाह ट्रॅकिंगसाठी प्रत्येक पंप डिस्चार्जवर फ्लो मीटर इनपुट आणि संपूर्ण उपग्रह RTUs मध्ये 90 वायरलेस व्हॉल्व्ह आउटपुटसह कॉन्फिगर केले होते. मातीतील ओलावा निरीक्षण नेटवर्क तैनात केले गेले होते — सहा बहु-खोली कॅपॅसिटन्स प्रोब्स प्रातिनिधिक माती झोनमध्ये — Modbus RS485 द्वारे कंट्रोलरशी जोडलेले.

फर्टिगेशन तीन डोसिंग चॅनेलद्वारे एकत्रित केले गेले होते, प्रत्येक प्रवाह-प्रोपोर्शनल लॉजिकद्वारे नियंत्रित व्हेरिएबल-स्पीड इंजेक्शन पंपसह. नियंत्रकाने मेनलाइन फ्लो मीटरचे निरीक्षण केले आणि लक्ष्य खत एकाग्रता राखण्यासाठी इंजेक्शन दर समायोजित केले जे ब्लॉक सिंचन करत आहेत याची पर्वा न करता.

प्रत्येक ब्लॉकसाठी शेड्यूल केलेले सिंचन चक्र पुढे जाईल की नाही हे निर्धारित करण्यासाठी माती ओलावा थ्रेशोल्डसह, ऑर्चर्ड ब्लॉकद्वारे प्रोग्रामिंगची रचना केली गेली. पर्जन्यमापक इनपुटने 5 मिमी पावसानंतर सर्व नियोजित सिंचन आपोआप 24 तासांसाठी स्थगित केले. सर्व डेटा 4G द्वारे क्लाउड प्लॅटफॉर्मवर प्रसारित केला गेला, ज्यामुळे संपूर्ण ऑपरेशनसाठी फार्म मॅनेजरला एकच डॅशबोर्ड देण्यात आला.

तैनाती

दोन मुख्य पंप शेडमध्ये दोन प्राथमिक स्मार्ट सिंचन नियंत्रण पेटी बसवण्यात आल्या, ज्यामध्ये 16 LoRa वायरलेस RTUs संपूर्ण बागेत वितरीत करण्यात आले. प्रणालीने सहा पंप, 90 सिंचन झडपा आणि तीन फलन वाहिन्या नियंत्रित केल्या. पंप शेडमध्ये ग्रीडद्वारे वीजपुरवठा केला जात होता; आरटीयू अंतर्गत बॅटरीसह सौर ऊर्जेवर चालणारे होते. कापणीच्या कालावधीच्या बाहेर चार आठवड्यांत स्थापना आणि कार्यान्वित करणे पूर्ण झाले, फार्मचे विद्यमान सोलेनोइड वाल्व्ह आणि पंप कॉन्टॅक्टर्स कायम ठेवण्यात आले.

परिणाम

●  सिंचन कामगारांना चार व्यक्तींच्या फील्ड टीममधून क्लाउड डॅशबोर्डचे निरीक्षण करणाऱ्या आणि अधूनमधून फील्ड तपासणी करणाऱ्या एका पर्यवेक्षकापर्यंत कमी करण्यात आले.

●  पहिल्या पूर्ण हंगामात पाण्याचा वापर अंदाजे 28% ने कमी झाला, जमिनीतील ओलावा-आधारित ब्लॉक शेड्युलिंग ज्यामुळे जड मातींवर अनावश्यक सिंचन नाहीसे झाले.

●  पंप-संबंधित देखभाल कॉल लक्षणीयरीत्या कमी झाले: प्रवाह-आधारित संरक्षणाद्वारे ड्राय-रन ट्रिप काढून टाकल्या गेल्या आणि समन्वयित पंप-व्हॉल्व्ह अनुक्रमाने मेनलाइन फिटिंगला वॉटर हॅमरचे नुकसान थांबवले.

●  फ्लो-प्रोपोर्शनल इंजेक्शनद्वारे खताचा वापर 15% कमी करण्यात आला आहे, प्रति ब्लॉक अर्ज नोंदी आता अनुपालन आणि कृषीविषयक पुनरावलोकनासाठी स्वयंचलितपणे लॉग केल्या आहेत.

●  शेत व्यवस्थापकाने अहवाल दिला की स्मार्टफोनवर सिंचन प्रणालीची संपूर्ण स्थिती पाहण्याची क्षमता — विशेषत: ऑफ-अवर्स आणि वीकेंड्समध्ये — एक महत्त्वपूर्ण ऑपरेशनल फायदा होता.
