सिंगल-गन EV होम चार्जर 7KW

7kW (सिंगल-फेज) ते 22kW (थ्री-फेज) पॉवर रेटिंगसाठी तयार केलेले, CSIVEI कारखान्याचे सिंगल-गन EV होम चार्जर 7KW थेट भिंती, खांब किंवा स्ट्रक्चरल कॉलम्सवर स्थापित करते — जमिनीवरील जागेची आवश्यकता काढून टाकते आणि पार्किंग क्षेत्रे अबाधित ठेवतात. स्लीक, IP55-रेटेड एन्क्लोजरमध्ये एकात्मिक केबल होल्स्टरसह टाइप 2 कनेक्टर आहे, चार्जिंग केबल नीटनेटकी आणि जमिनीपासून दूर ठेवते. वापरकर्ते अंगभूत RFID रीडर किंवा सहचर स्मार्टफोन ॲपद्वारे प्रमाणीकृत करतात, तर OCPP 1.6J कनेक्टिव्हिटी चार्जरला रिमोट मॉनिटरिंग, सत्र अहवाल आणि डायनॅमिक लोड व्यवस्थापनासाठी प्रमुख बॅकएंड प्लॅटफॉर्मशी जोडते. सर्वसमावेशक विद्युत सुरक्षा प्रकार A + 6mA DC-संवेदनशील अवशिष्ट वर्तमान संरक्षण, ओव्हरकरंट आणि ओव्हरव्होल्टेज सेफगार्ड्स आणि आपत्कालीन स्टॉप फंक्शनद्वारे दिली जाते. योग्य भिंती नसलेल्या साइट्ससाठी, पर्यायी मजला-स्टँडिंग पेडेस्टल ऍक्सेसरी समान युनिटला अंतर्गत बदल न करता स्लीक कॉलम-माउंट चार्जरमध्ये रूपांतरित करते. खाजगी निवासस्थान असो, कर्मचारी पार्किंग बे, किंवा अतिथी पार्किंगची जागा असो, सिंगल-गन ईव्ही होम चार्जर 7KW रात्रभर भरोसेमंद आणि किमान पायाभूत सुविधांच्या जटिलतेसह कामाच्या ठिकाणी चार्जिंग प्रदान करते.

उत्पादन अनुप्रयोग

ज्या ठिकाणी साधेपणा, कमी खर्च आणि जागा कार्यक्षमता महत्त्वाची आहे, तेथे सिंगल-गन EV होम चार्जर 7KW एक विवेकी वॉल-माउंट चार्जिंग पॉइंट प्रदान करते. हे विद्यमान संरचनांवर स्थापित केले जाऊ शकते किंवा जास्तीत जास्त लवचिकतेसाठी वैकल्पिक पेडेस्टलसह तैनात केले जाऊ शकते.

खाजगी निवासस्थान आणि गॅरेज

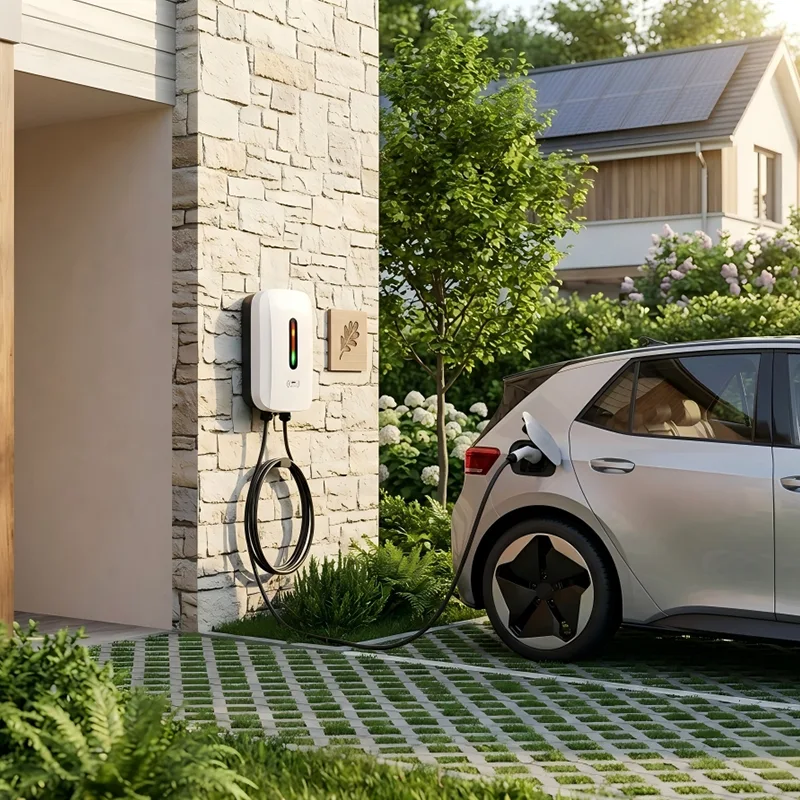

समर्पित ऑफ-स्ट्रीट पार्किंग असलेले घरमालक हे चार्जर गॅरेजच्या भिंतीवर किंवा घराच्या बाहेरील भिंतीवर लावू शकतात. हे मानक घरगुती वीज पुरवठा वापरून, सुसंगत वाहनांसाठी 7kW किंवा 22kW पर्यंत पूर्ण रात्रभर चार्ज देते. स्लिम प्रोफाइल इन्स्टॉलेशन व्यवस्थित ठेवते, तर RFID किंवा ॲप कंट्रोल कुटुंबातील सदस्यांसाठी वापर प्रतिबंधित करते.

अपार्टमेंट आणि कॉन्डोमिनियम पार्किंग

बहु-निवासी इमारती समर्पित तळघर किंवा झाकलेल्या पार्किंग बेजमधील वैयक्तिक रहिवाशांना वॉल-माउंट केलेले चार्जर नियुक्त करू शकतात. चार्जर काँक्रिटच्या स्तंभांवर किंवा विभाजनाच्या भिंतींवर सहजपणे स्थापित केला जातो. इमारतीच्या OCPP बॅकएंडसह एकत्रीकरणामुळे इमारतीचा मुख्य पुरवठा कधीही ओव्हरलोड होणार नाही याची खात्री करून, अनेक युनिट्समध्ये प्रति-निवासी ऊर्जा बिलिंग आणि लोड बॅलन्सिंग सक्षम करते.

कामाच्या ठिकाणी कर्मचारी चार्जिंग

कार्यालये आणि बिझनेस पार्क पार्किंगच्या जागेचा त्याग न करता मूल्यवान कर्मचारी लाभ म्हणून ईव्ही चार्जिंग प्रदान करू शकतात. कार पार्कच्या परिमितीवर किंवा स्ट्रक्चरल कॉलम्सवर वॉल-माउंट केलेले युनिट्स प्रत्येकी एक समर्पित बे देतात. कर्मचारी कामाच्या दिवसात प्लग इन करतात आणि चार्जरची स्मार्ट शेड्युलिंग वैशिष्ट्ये सौर जनरेशन तास किंवा ऑफ-पीक टॅरिफ विंडो दरम्यान चार्जिंगला प्राधान्य देऊ शकतात.

रिटेल आणि हॉस्पिटॅलिटी गेस्ट चार्जिंग

हॉटेल्स, रेस्टॉरंट्स आणि शॉपिंग सेंटर्स कमीतकमी व्यत्ययासह अतिथी ईव्ही चार्जिंग जोडू शकतात. वॉल-माउंटिंग चार्जरला ग्राहक पार्किंग बेच्या डोक्यावर व्यवस्थित ठेवते. चार्जरला स्टाफ की कार्डसह मोफत प्रवेशासाठी किंवा QR कोडद्वारे सशुल्क सत्रांसाठी कॉन्फिगर केले जाऊ शकते, हे सर्व मानक OCPP प्लॅटफॉर्मद्वारे व्यवस्थापित केले जाते.

खुल्या लॉटसाठी पेडेस्टल डिप्लॉयमेंट

भिंती नसलेल्या ओपन-एअर पार्किंग भागात, पर्यायी पेडेस्टल किट त्याच भिंतीवर बसवलेल्या युनिटला स्लिम, फ्रीस्टँडिंग चार्जरमध्ये रूपांतरित करते. हे उपनगरीय किरकोळ उद्याने, विश्रांती केंद्रांवरील अभ्यागत पार्किंग आणि भिंत बसवणे अव्यवहार्य असलेल्या ड्राइव्हवेसाठी आदर्श आहे. एका साइटवर भिंत आणि पेडेस्टल कॉन्फिगरेशनच्या मिश्रित वापरामुळे खरेदीची जटिलता कमी होते.

तांत्रिक खोल डुबकी

सिंगल-गन EV होम चार्जर 7KW प्रगत नियंत्रण इलेक्ट्रॉनिक्स आणि संपूर्ण कनेक्टिव्हिटीसह कॉम्पॅक्ट, IP55-रेटेड एन्क्लोजर एकत्र करते, ज्यामुळे ते कोणत्याही EV चार्जिंग नेटवर्कसाठी एक लवचिक बिल्डिंग ब्लॉक बनते.

कार्यक्षम वीज वितरण आणि अनुपालन

चार्जर IEC 61851-1 मोड 3 नुसार सिंगल-फेज 7kW (230V, 32A) किंवा तीन-फेज 11kW/22kW (400V, 16A/32A) वितरीत करतो. ऑनबोर्ड कंट्रोलर कंट्रोल पायलट कम्युनिकेशन हाताळतो, वाहनाच्या चार्जबोर्डवर उपलब्ध कमाल वर्तमान चार्ज समायोजित करतो. युनिट प्रादेशिक ग्रिड मानकांसाठी पूर्व-कॉन्फिगर केलेले आहे, लोड व्यवस्थापन परिस्थितीसाठी बॅकएंडद्वारे ऍक्सेस करण्यायोग्य कमाल वर्तमान सेटिंगसह.

स्तरित विद्युत सुरक्षा

IEC 62955 च्या अनुपालनामध्ये समर्पित 6mA DC-संवेदनशील डिटेक्शन मॉड्यूलसह ​​एकत्रित Type A अवशिष्ट करंट डिव्हाइसद्वारे सुरक्षितता सुनिश्चित केली जाते. हे शुद्ध DC फॉल्ट करंट्सपासून संरक्षण करते जे मानक प्रकार A RCDs, आधुनिक इलेक्ट्रिक वाहनांसाठी एक गंभीर आवश्यकता आहे. ओव्हरकरंट, ओव्हरव्होल्टेज, अंडरव्होल्टेज आणि सर्ज प्रोटेक्शन डिव्हाइसेस मुख्य पॉवर पाथमध्ये एकत्रित केली जातात. मोटार चालवलेले रिले कोणत्याही दोष स्थितीवर आउटपुट डिस्कनेक्ट करते आणि फ्रंट-पॅनल आणीबाणी स्टॉप बटण अतिरिक्त मॅन्युअल आयसोलेशन पॉइंट ऑफर करते.

हार्डवेअर बांधकाम आणि पर्यावरणीय लवचिकता

अतिनील-प्रतिरोधक पावडर-कोटेड फिनिशसह गॅल्वनाइज्ड स्टीलपासून एनक्लोजर तयार केले आहे, पाणी आणि धूळ प्रवेशासाठी IP55 आणि यांत्रिक प्रभावासाठी IK10 तपासले आहे. हे झाकलेल्या किंवा उघडलेल्या बाहेरच्या ठिकाणी स्थापनेसाठी योग्य आहे, -30°C ते +55°C पर्यंत विश्वसनीयरित्या कार्य करते. अंतर्गत इलेक्ट्रॉनिक्सला आर्द्रता आणि संक्षेपणाचा प्रतिकार करण्यासाठी समान रीतीने लेपित केले जाते. माउंटिंग ब्रॅकेट काँक्रिट, वीट किंवा स्ट्रक्चरल स्टीलला सुरक्षित जोडण्याची परवानगी देते; मागील किंवा तळापासून केबल एंट्री पर्याय स्वच्छ लुकसाठी लपविलेल्या वायरिंगला परवानगी देतात.

वापरकर्ता इंटरफेस आणि कनेक्टिव्हिटी

उच्च-ब्राइटनेस LED स्थिती रिंग किंवा पर्यायी LCD डिस्प्ले एका दृष्टीक्षेपात स्पष्ट चार्ज स्थिती देते. आयएसओ 14443-अनुरूप RFID रीडर ऍक्सेस कंट्रोल प्रदान करतो, पर्यायाने स्मार्टफोन ऍप परस्परसंवादासाठी ब्लूटूथ किंवा वाय-फाय सह जोडलेले आहे. एम्बेडेड OCPP 1.6J (2.0.1 वर अपग्रेड करण्यायोग्य) स्टॅक इथरनेट, वाय-फाय किंवा एकात्मिक 4G मॉडेमवर नेटवर्क व्यवस्थापन प्रणालीशी जोडतो. वैशिष्ट्यांमध्ये रिमोट स्टार्ट/स्टॉप, रिअल-टाइम सेशन डेटा, फर्मवेअर अपडेट्स आणि स्मार्ट चार्जिंग शेड्यूल यांचा समावेश आहे. कनेक्टिव्हिटी तात्पुरती कमी झाल्यास ऑफलाइन व्यवहार बफरिंग कोणत्याही सत्राचा डेटा गमावणार नाही याची खात्री करते.

केबल व्यवस्थापन आणि एर्गोनॉमिक्स

एर्गोनॉमिक कनेक्टरसह 5-मीटरची टाइप 2 केबल (टाइप 1 पर्याय उपलब्ध) कायमस्वरूपी जोडलेली आहे. एकात्मिक बाजूचे होल्स्टर वापरात नसताना कनेक्टरला सुरक्षितपणे डॉक करते, केबल जमिनीपासून दूर आणि खाडी नीटनेटके ठेवते. होल्स्टर डिझाइन प्लगला आरामदायी उभ्या उंचीवर ठेवते, कनेक्शन दरम्यान ताण कमी करते.

लवचिक भार आणि ऊर्जा व्यवस्थापन

चार्जर मॉडबस RTU/TCP द्वारे स्थानिक लोड व्यवस्थापनास समर्थन देतो, ज्यामुळे ते साइट-स्तरीय नियंत्रक, सोलर इनव्हर्टर किंवा बॅटरी स्टोरेज सिस्टमसह एकत्रित होऊ शकते. मल्टी-चार्जर इंस्टॉलेशन्समध्ये, ग्रुप कंट्रोलर साइटची एकूण मागणी, स्टॅगर चार्जिंग सेशन्स किंवा सौर स्व-वापराला प्राधान्य देऊ शकतो. हे भविष्य-प्रूफिंग महागड्या ग्रिड अपग्रेडची आवश्यकता न ठेवता वाढत्या ईव्ही क्रमांकांना सामावून घेते.

पर्यायी पेडेस्टल रूपांतरण

चार्जर युनिटमध्ये कोणतेही बदल न करता हॉट-डिप गॅल्वनाइज्ड स्टील पेडेस्टल किट बसवता येते. पेडेस्टल एकात्मिक केबल चॅनेल आणि हेवी-ड्यूटी फ्लोअर प्लेटसह एक स्तंभ प्रदान करते. हे वॉल-माउंट चार्जरला जेथे सपाट पृष्ठभाग उपलब्ध असेल तेथे ठेवण्याची परवानगी देते, विविध साइट परिस्थितींमध्ये उत्पादन तपशील एकत्र करून.

वारंवार विचारले जाणारे प्रश्न

Q1: कोणते पॉवर स्तर उपलब्ध आहेत आणि माझी कार किती वेगाने चार्ज होईल?

सिंगल-गन EV होम चार्जर 7KW 7kW (सिंगल-फेज), 11kW (तीन-फेज), आणि 22kW (तीन-फेज) कॉन्फिगरेशनमध्ये उपलब्ध आहे. वास्तविक चार्जिंगचा वेग तुमच्या वाहनाच्या ऑनबोर्ड चार्जरवर अवलंबून असतो. 7kW ऑनबोर्ड चार्जरसह एक सामान्य EV 7kW दर तासाला अंदाजे 40-50 किमी श्रेणी मिळवेल, किंवा वाहन 11kW किंवा 22kW थ्री-फेज चार्जिंगला सपोर्ट करत असल्यास अधिक जलद होईल.

Q2: हे चार्जर अतिरिक्त संरक्षणाशिवाय घराबाहेर स्थापित केले जाऊ शकते?

होय. IP55-रेट केलेले संलग्नक पाऊस, धूळ आणि अतिनील प्रदर्शनास तोंड देते. हे वर्षभर घराबाहेर चालवण्यासाठी तयार केले आहे, ज्यामध्ये ओलावा टिकवण्यासाठी कॉन्फॉर्मली लेपित इलेक्ट्रॉनिक्स असतात. मागील केबल एंट्रीसह भिंत-माऊंट केलेली साधी स्थापना संपूर्ण हवामान संरक्षण प्रदान करते.

Q3: माझ्याकडे योग्य भिंत नसल्यास काय?

पर्यायी मजला-स्टँडिंग पेडेस्टल किट उपलब्ध आहे. पॅडेस्टल समान चार्जर युनिट वापरते आणि काँक्रिट पॅडला फक्त बोल्ट करते. हे तुम्हाला एकाच प्रोजेक्टमध्ये वॉल-माउंट आणि फ्रीस्टँडिंग ऍप्लिकेशन्समध्ये समान चार्जर मॉडेल तैनात करण्यास अनुमती देते.

Q4: उर्जेसाठी चार्जर आणि बिल कोण वापरतो हे मी नियंत्रित करू शकतो का?

होय. एकात्मिक RFID रीडर किंवा सहचर ॲप वापरकर्त्याचे प्रमाणीकरण सक्षम करते. OCPP बॅकएंडद्वारे, तुम्ही वैयक्तिक दर सेट करू शकता, प्रति वापरकर्ता वापर ट्रॅक करू शकता आणि बिलिंग अहवाल तयार करू शकता. खाजगी स्थापनेसाठी, RFID कार्डांची एक साधी श्वेतसूची आवश्यक आहे.

Q5: चार्जर सोलर किंवा ऑफ-पीक चार्जिंगला सपोर्ट करतो का?

सिंगल-गन EV होम चार्जर 7KW OCPP स्मार्ट चार्जिंग प्रोफाइल आणि स्थानिक ऊर्जा व्यवस्थापन प्रणालीसह Modbus एकत्रीकरणास समर्थन देते. याचा अर्थ अतिरिक्त सौर उर्जा उपलब्ध असेल तेव्हाच चार्ज करण्यासाठी किंवा ऑफ-पीक वीज दर विंडो दरम्यान सत्रे शेड्यूल करण्यासाठी स्वयंचलितपणे प्रोग्राम केले जाऊ शकते.

Q6: चार्जरकडे कोणती प्रमाणपत्रे आहेत?

चार्जर CE प्रमाणित आहे आणि IEC 61851-1, IEC 62196 आणि संबंधित प्रादेशिक EMC आणि सुरक्षा निर्देशांचे पालन करतो. आमची उत्पादन सुविधा ISO 9001 प्रमाणित आहे आणि शिपमेंटपूर्वी प्रत्येक युनिटची अंतिम विद्युत चाचणी केली जाते.

Q7: कोणती देखभाल आवश्यक आहे?

फार थोडे. आम्ही केबल, कनेक्टर आणि संलग्नकांची वार्षिक व्हिज्युअल तपासणी करण्याची शिफारस करतो. फ्रंट कव्हर अंतर्गत घटकांमध्ये प्रवेश प्रदान करते आणि मॉड्यूलर डिझाइन म्हणजे कंट्रोलर, RFID मॉड्यूल किंवा रिले आवश्यक असल्यास त्वरित बदलले जाऊ शकतात. सर्व्हिसिंगसाठी जड उपकरणांची गरज नाही.

एक मिश्रित-वापर शहर ब्लॉक — निवासी आणि किरकोळ चार्जिंग एकत्रीकरण

पार्श्वभूमी

एक नवीन विकसित शहरी शेजार वरील निवासी अपार्टमेंटसह तळमजला किरकोळ युनिट्स एकत्रित करतो. विकासकाला रहिवासी आणि किरकोळ ग्राहक दोघांसाठी सामायिक भूमिगत कार पार्कमध्ये समर्पित ईव्ही चार्जिंगची ऑफर करायची होती. कार पार्कमध्ये मानक अरुंद खाडी आणि असंख्य संरचनात्मक स्तंभ होते परंतु मजल्यावरील जागा मर्यादित होती.

आव्हान

अंडरग्राउंड गॅरेज ही एक सामान्य शहरी रचना होती — नियमित ग्रिडमध्ये काँक्रीटचे स्तंभ, परिघाभोवती भिंती आणि घट्ट वळणावळणाची जागा. फ्लोअर-स्टँडिंग चार्जर वाहतूक प्रवाहात अडथळा आणतील किंवा मौल्यवान पार्किंग बे वापरतील. बॉडी कॉर्पोरेटने हे देखील आवश्यक केले आहे की कोणत्याही चार्जिंग इन्फ्रास्ट्रक्चरने अग्निशामक मार्ग बदलू नये किंवा उपलब्ध पार्किंगच्या जागांची संख्या कमी करू नये.

रहिवाशांना त्यांच्या समर्पित खाड्यांवर खाजगी, नियुक्त चार्जिंगची आवश्यकता होती, तर किरकोळ जागा सुपरमार्केटच्या प्रवेशद्वाराजवळील काही नियुक्त अभ्यागत खाड्यांवर सशुल्क ग्राहक चार्जिंग देऊ इच्छित होत्या. एकाच सोल्यूशनमध्ये कमीतकमी इंस्टॉलेशन क्लिष्टतेसह दोन्ही वापराच्या केसेस सादर करणे आवश्यक होते.

सिंगल-गन वॉल-माउंटेड एसी चार्जर्स का?

संरचनात्मक स्तंभ आणि परिमिती भिंती आदर्श माउंटिंग पॉइंट प्रदान करतात. प्रत्येक रहिवाशाच्या नियुक्त खाडीच्या डोक्यावर स्तंभाशी जोडलेला सिंगल-गन वॉल-माउंट चार्जर शून्य मजल्यावरील जागा वापरतो. चार्जरचे सडपातळ, उभ्या प्रोफाइलने स्तंभाच्या चेहऱ्याशी संरेखित केले आहे, खाडी पूर्णपणे वापरण्यायोग्य आहे आणि मार्ग अबाधित आहे.

सुपरमार्केट जवळील ग्राहक खाडींसाठी, चार भिंतीवर बसवलेले युनिट्स एका बाजूच्या भिंतीवर स्थापित केले गेले होते, प्रत्येक एक चिन्हांकित EV बे सर्व्ह करत होते. हे OCPP बॅकएंडद्वारे QR-कोड पेमेंट पर्यायासह सार्वजनिक चार्जर म्हणून कॉन्फिगर केले गेले होते, तर निवासी चार्जर्स खाजगी मोडवर सेट केले गेले होते, RFID की द्वारे वैयक्तिक अपार्टमेंट खात्यांशी लिंक केले गेले होते.

संपूर्ण स्थापनेसाठी ग्राउंड अँकरिंगची आवश्यकता नाही, नवीन काँक्रिट पॅड नाहीत आणि पार्किंगची जागा कमी नाही. प्रत्येक चार्जरवर कॉलम खाली टाकून, छतावरील विद्यमान केबल ट्रेसह केबलिंग चालू होते. साइटची विद्युत क्षमता स्थानिक लोड कंट्रोलरद्वारे व्यवस्थापित केली गेली ज्याने प्रत्येक चार्जरशी मॉडबस द्वारे संप्रेषण केले, रहिवासी घरी परतले तेव्हा संध्याकाळच्या वेळी एकूण कमाल मागणी मर्यादित केली.

तैनाती

आमचे साठ सिंगल-गन EV होम चार्जर 7KW (टाइप 2) स्थापित केले गेले. रहिवाशांसाठी स्ट्रक्चरल कॉलमवर छप्पन आणि ग्राहकांच्या वापरासाठी रिटेल झोनच्या भिंतीवर चार बसवले होते. तीन पर्यायी पेडेस्टल किट्स मिड-रॅम्प खाडीच्या एका पंक्तीसाठी वापरल्या गेल्या जेथे कोणताही स्तंभ किंवा भिंत उपस्थित नव्हती. संपूर्ण प्रकल्प इमारतीच्या इलेक्ट्रिकल कॉन्ट्रॅक्टरने सहा आठवड्यांत पूर्ण केला, पार्किंगच्या प्रवेशामध्ये कमीत कमी व्यत्यय आला.

परिणाम

●  60 EV पार्किंग बे एकही मानक पार्किंग जागा न गमावता सक्रिय करण्यात आले, बॉडी कॉर्पोरेटची प्राथमिक स्थिती पूर्ण केली.

●  रहिवाशांनी त्यांच्या अपार्टमेंटमध्ये थेट बिल दिलेला खाजगी, नेहमी उपलब्ध असलेला चार्जिंग पॉइंट मिळवला, ज्यामुळे सांप्रदायिक रांगेत किंवा सामायिक पेमेंट टर्मिनलची गरज नाहीशी झाली.

●  किरकोळ ग्राहकांनी प्रीमियम EV चार्जिंग सुविधा मिळवली ज्यामुळे सुपरमार्केटने सकारात्मक अभिप्राय नोंदवून खरेदीसाठी वेळ वाढवला.

●  विकासक अपार्टमेंटचे "EV-रेडी" म्हणून मार्केटिंग करण्यास सक्षम होते, हे वैशिष्ट्य जलद विक्री आणि उच्च प्रति-युनिट मूल्यामध्ये योगदान देते.

●  वॉल-माउंट आणि पेडेस्टल इंस्टॉलेशन्सवर एकसमान उत्पादन स्पेसिफिकेशनने इमारतीच्या सुविधा टीमसाठी देखभाल सुलभ केली आणि स्पेअर पार्ट्सचा साठा कमी केला.
