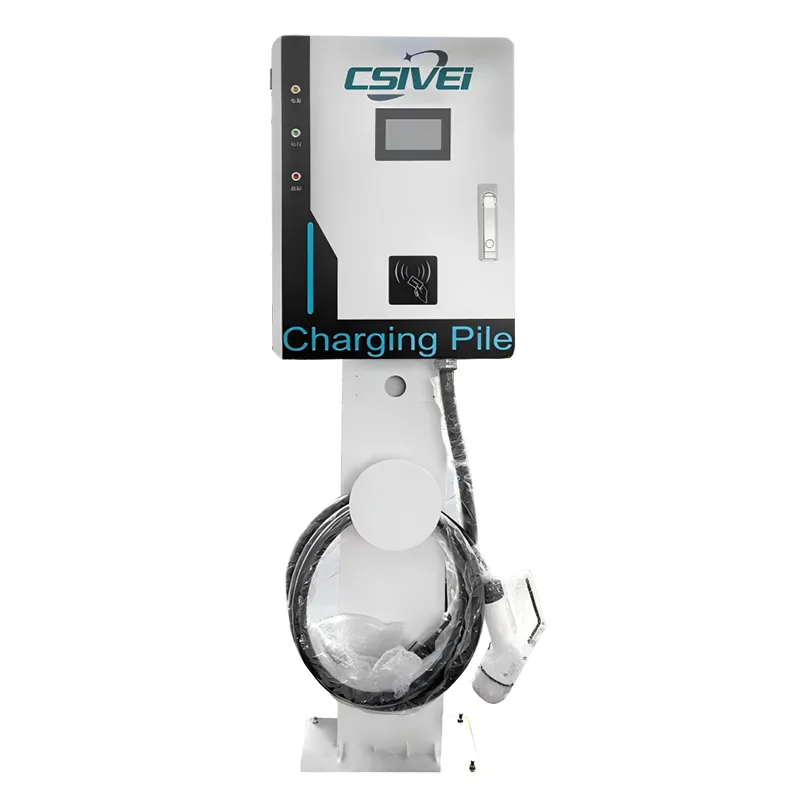

सिंगल-गन स्टँडिंग डीसी चार्जिंग स्टेशन

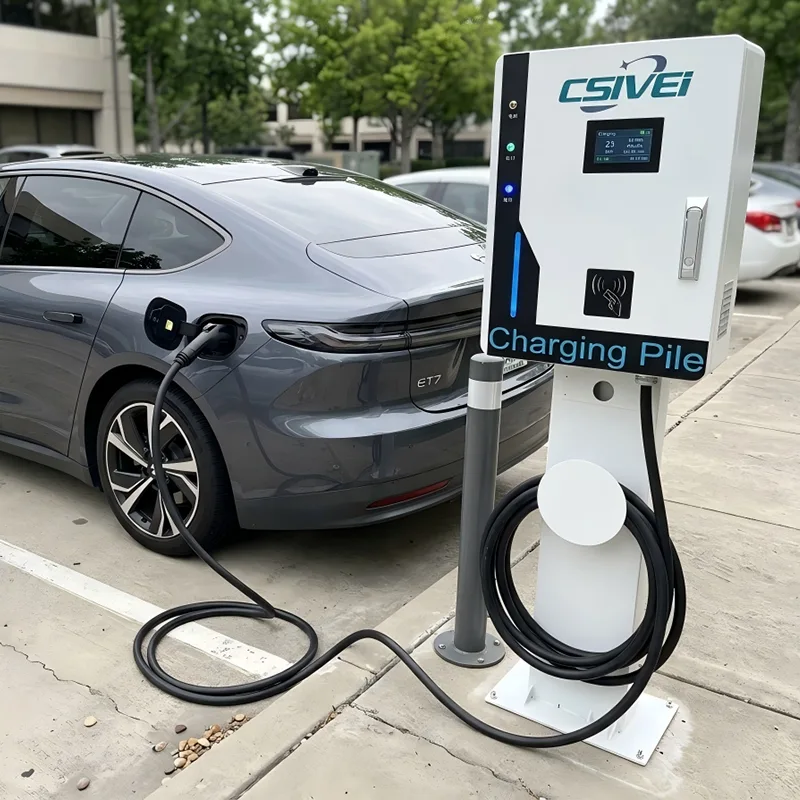

30kW ते 240kW पर्यंतच्या कॉन्फिगरेशनसाठी डिझाइन केलेले, हे फ्लोअर-माउंट केलेले युनिट प्रति पार्किंग बे एक समर्पित चार्जर नियुक्त करते, केबल-शेअरिंग गोंधळ आणि ड्युअल-गन इंस्टॉलेशन्सची कमाई-विभाजन जटिलता दूर करते. हे CCS1, CCS2, CHAdeMO आणि GB/T मानकांना समर्थन देते, सर्व प्रमुख EV मार्केट कव्हर करते. IP55-रेट केलेले गॅल्वनाइज्ड स्टील एनक्लोजर आणि अडॅप्टिव्ह थर्मल मॅनेजमेंट -30°C ते +55°C तापमानात, आर्द्रता, धूळ आणि अत्यंत हवामानाचा सामना करून विश्वसनीय ऑपरेशन सुनिश्चित करते. RFID आणि ॲप-आधारित प्रमाणीकरणासह 7-इंच टचस्क्रीनद्वारे प्रवेश नियंत्रण हाताळले जाते, तर OCPP 1.6J/2.0.1 सुसंगतता रिअल-टाइम मॉनिटरिंग, रिमोट डायग्नोस्टिक्स आणि डायनॅमिक किंमतीसाठी अखंड बॅकएंड एकत्रीकरण सक्षम करते. रिअल-टाइम इन्सुलेशन मॉनिटरिंग, DC-संवेदनशील अवशिष्ट वर्तमान संरक्षण आणि अति-तापमान कट-ऑफसह - एक बहुस्तरीय सुरक्षा प्रणाली प्रत्येक सत्रात वाहन आणि वापरकर्ता दोघांचे संरक्षण करते. मॉड्युलर पॉवर आर्किटेक्चर हॉट-स्वॅप करण्यायोग्य मॉड्यूल बदलण्याची परवानगी देते, सेवा डाउनटाइम कमी करते आणि चार्जरच्या सेवा आयुष्यावर मालकीची एकूण किंमत कमी करते.

या सिंगल-गन स्टँडिंग डीसी फास्ट चार्जरची प्रमुख वैशिष्ट्ये

● लवचिक पॉवर रेंज 30kW ते 240kW, साइट पॉवर क्षमता फिट करण्यासाठी स्केलेबल

●  CCS1, CCS2, CHAdeMO आणि GB/T कव्हर करणारे बहु-मानक समर्थन

●  IP55-रेट केलेले संरक्षण, गंजरोधक उपचार आणि अत्यंत तापमानात विश्वसनीय ऑपरेशनसह खडबडीत मैदानी डिझाइन

●  रिअल-टाइम मॉनिटरिंग आणि रिमोट डायग्नोसिससाठी 7-इंच टच स्क्रीन, RFID/ॲप प्रमाणीकरण आणि OCPP 1.6J बॅकएंड कनेक्टिव्हिटीसह स्मार्ट यूजर इंटरफेस

●  इन्सुलेशन मॉनिटरिंग, गळती संरक्षण, अति-तापमान कट-ऑफ आणि आपत्कालीन स्टॉप फंक्शनसह सर्वसमावेशक सुरक्षा

आदर्श अनुप्रयोग

व्यावसायिक आणि सार्वजनिक चार्जिंग वातावरणासाठी इंजिनिअर केलेले, सिंगल-गन स्टँडिंग डीसी चार्जिंग स्टेशन जलद, भरोसेमंद वीज पुरवते जिथे त्याची सर्वात जास्त गरज असते.

सार्वजनिक जलद-चार्जिंग स्टेशन: शहरी चार्जिंग हब, महामार्ग सेवा क्षेत्रे आणि महानगरपालिका पायाभूत सुविधांसाठी आदर्श, हे मजल्यावरील DC युनिट जलद टॉप-अप सक्षम करते, ड्रायव्हरची प्रतीक्षा वेळ कमी करते आणि स्टेशनची उलाढाल वाढवते. त्याची सिंगल-गन कॉन्फिगरेशन लेन व्यवस्थापन सुलभ करते आणि ऑपरेशन्स सुव्यवस्थित ठेवते.

फ्लीट आणि लॉजिस्टिक डेपो: टॅक्सी, राइड-हेलिंग वाहने, डिलिव्हरी व्हॅन आणि इलेक्ट्रिक बसेससह - उच्च-वापराच्या ताफ्यांना समर्थन देण्यासाठी डिझाइन केलेले - चार्जर शिफ्ट दरम्यान जलद टर्नअराउंड सुनिश्चित करते. प्रोग्रामेबल पॉवर ॲलोकेशन आणि OCPP-आधारित बॅकएंड इंटिग्रेशनसह, फ्लीट मॅनेजर ऑफ-पीक चार्जिंग शेड्यूल करू शकतात आणि रिअल टाइममध्ये ऊर्जा खर्चाचे निरीक्षण करू शकतात.

व्यावसायिक आणि किरकोळ पार्किंग: शॉपिंग सेंटर्स, सुपरमार्केट, हॉटेल्स आणि ऑफिस बिल्डिंगसाठी योग्य, हा DC फास्ट चार्जर ग्राहक आणि कर्मचारी पार्किंग क्षेत्रांमध्ये उच्च-मूल्य EV चार्जिंग जोडतो. वॉल-फ्री फ्लोर माउंटिंग लवचिक प्लेसमेंटला अनुमती देते, तर RFID आणि ॲप-आधारित प्रवेश नियंत्रण महसूल संकलन आणि वापरकर्ता व्यवस्थापन सुलभ करते.

कार डीलरशिप आणि सेवा केंद्रे: EV विक्री शोरूम आणि विक्रीनंतरच्या सुविधांसाठी, चार्जर द्रुत वाहन तयार करणे, प्रात्यक्षिक राइड आणि कार्यशाळेची सेवा प्रदान करतो. बहु-मानक सुसंगतता ईव्ही मेक आणि मॉडेल्सच्या विस्तृत श्रेणीसाठी अखंड समर्थन सुनिश्चित करते.

डेस्टिनेशन आणि हॉस्पिटॅलिटी व्हेन्यू:पर्यटकांची आकर्षणे, रिसॉर्ट्स आणि रस्त्याच्या कडेला आदरातिथ्य हे DC चार्जिंग स्टेशन EV-ड्रायव्हिंग अभ्यागतांना आकर्षित करण्यासाठी, पाहुण्यांचा निवास कालावधी वाढवण्यासाठी आणि नवीन कमाईचा प्रवाह निर्माण करण्यासाठी तैनात करू शकतात - हे सर्व कोणत्याही हंगामात खडबडीत मैदानी विश्वासार्हतेसह.

तांत्रिक खोल डुबकी

सिंगल-गन स्टँडिंग डीसी चार्जिंग स्टेशनच्या केंद्रस्थानी एक सूक्ष्मपणे इंजिनिअर केलेली पॉवर कन्व्हर्जन आणि कंट्रोल सिस्टीम आहे, जी वास्तविक-जगातील मागणीनुसार जलद, सुरक्षित आणि विश्वासार्ह चार्जिंग देण्यासाठी डिझाइन केलेली आहे.

उच्च-कार्यक्षमता पॉवर मॉड्यूल्स

चार्जर पूर्ण लोडवर ≥95% च्या कार्यक्षमता रेटिंगसह मॉड्यूलर, उच्च-फ्रिक्वेंसी पृथक AC-DC कन्व्हर्टर वापरतो. यामुळे ऊर्जेची हानी कमी होते, उष्णता निर्मिती कमी होते आणि युनिटच्या जीवनकाळात ऑपरेशनल खर्च कमी होतो. मॉड्युलर आर्किटेक्चर वैयक्तिक मॉड्यूल्सना संपूर्ण स्टेशनला पॉवर डाउन न करता, अपवादात्मक सेवाक्षमता आणि अप-टाइम सुनिश्चित करण्यास अनुमती देते.

इंटेलिजेंट लिक्विड कूलिंग (पॉवर टियरवर अवलंबून)

120kW आणि त्याहून अधिक रेट केलेल्या मॉडेल्ससाठी, प्रगत लिक्विड-कूल्ड चार्जिंग केबल सिस्टम उपलब्ध आहे. हे तंत्रज्ञान केबल कंडक्टर आणि कनेक्टर संपर्क या दोन्हींमधून सक्रियपणे उष्णता काढून टाकते, पातळ, हलक्या केबल्स सक्षम करते जे हाताळण्यास सोपे असते — 500A पर्यंत सतत उच्च प्रवाह टिकवून ठेवतानाही. सीलबंद कूलंट लूप आणि लीक डिटेक्शन सेन्सर दीर्घकालीन विश्वासार्हता आणि वापरकर्त्याच्या सुरक्षिततेची हमी देतात.

मल्टी-प्रोटोकॉल चार्जिंग कम्युनिकेशन

वाहन-ते-चार्जर इंटरफेस ISO 15118 आणि DIN 70121 अनुरूप नियंत्रकाद्वारे व्यवस्थापित केला जातो. हे CCS1 आणि CCS2 साठी पारंपारिक CAN-आधारित संप्रेषण (CHAdeMO, GB/T) आणि पॉवर लाइन कम्युनिकेशन या दोन्हींना समर्थन देते. हा मल्टी-प्रोटोकॉल बॅकबोन व्यापक वाहन सुसंगतता सुनिश्चित करतो आणि प्लग आणि चार्ज (ISO 15118-2) सारख्या भविष्यातील कार्यांसाठी तयार आहे.

स्तरित सुरक्षा आर्किटेक्चर

एक सर्वसमावेशक सुरक्षा प्रणाली अनेक स्वतंत्र स्तरांवर कार्य करते - हार्डवेअर, फर्मवेअर आणि सॉफ्टवेअर. रिअल-टाइम इन्सुलेशन मॉनिटरिंग चार्जिंगपूर्वी आणि दरम्यान सतत अलगाव प्रतिकार तपासते. एकात्मिक प्रकार A + 6mA DC-संवेदनशील अवशिष्ट वर्तमान उपकरण (RCD) पृथ्वीच्या गळतीच्या दोषांपासून संरक्षण करते. गंभीर जंक्शन्सवर स्थित ओव्हरटेम्परेचर सेन्सर्स नियंत्रित पॉवर कमी किंवा सुरक्षितता बंद करण्यास ट्रिगर करतात, तर आपत्कालीन स्टॉप बटण त्वरित यांत्रिक अलगाव प्रदान करते.

खडबडीत आउटडोअर अभियांत्रिकी

गॅल्वनाइज्ड स्टीलपासून अँटी-यूव्ही पावडर कोटिंग, प्रवेश संरक्षणासाठी IP55 आणि यांत्रिक प्रभावासाठी IK10 रेट केलेले संलग्नक बांधलेले आहे. एक स्मार्ट थर्मल मॅनेजमेंट सिस्टीम फिल्टर केलेल्या एअर-कूलिंगला अनुकूली फॅन स्पीड कंट्रोलसह एकत्रित करते, -30°C ते +55°C पर्यंतच्या सभोवतालच्या परिस्थितीत इष्टतम अंतर्गत तापमान राखते. आर्द्रता आणि संक्षारक वातावरणाचा प्रतिकार करण्यासाठी अंतर्गत घटक समान रीतीने लेपित केले जातात.

स्मार्ट कनेक्टिव्हिटी आणि एज कॉम्प्युटिंग

OCPP 1.6J/2.0.1 प्रोटोकॉल समर्थनासह एम्बेडेड लिनक्स-आधारित कंट्रोलर कोणत्याही चार्जिंग नेटवर्क व्यवस्थापन प्रणालीमध्ये अखंड एकीकरण सक्षम करते. रिअल-टाइम डेटा — सत्र ऊर्जा, पॉवर वक्र, फॉल्ट लॉग आणि पर्यावरणीय रीडिंगसह — इथरनेट, 4G किंवा वाय-फाय वरून प्रसारित केला जातो. लोकल एज कंप्युटिंग क्षमता ऑफलाइन ऑपरेशन आणि ट्रान्झॅक्शन कॅशिंगसाठी परवानगी देतात, नेटवर्क व्यत्यय असताना देखील अखंड सेवा सुनिश्चित करतात.

वारंवार विचारले जाणारे प्रश्न

Q1: सिंगल-गन स्टँडिंग डीसी चार्जिंग स्टेशन कोणत्या चार्जिंग मानकांना समर्थन देते?

आम्ही CCS1, CCS2, CHAdeMO आणि GB/T साठी कॉन्फिगर केलेले मॉडेल ऑफर करतो. एकच युनिट एका मानकाने सुसज्ज केले जाऊ शकते आणि विनंतीनुसार सानुकूल बहु-मानक कॉन्फिगरेशन उपलब्ध आहेत. हे उत्तर अमेरिकन, युरोपियन, जपानी आणि चिनी बाजारपेठांमधील अक्षरशः सर्व आधुनिक इलेक्ट्रिक वाहनांशी सुसंगतता सुनिश्चित करते.

Q2: मी माझ्या साइटसाठी योग्य पॉवर आउटपुट कसे निवडू?

पॉवर निवड तुमची लक्ष्यित वाहने, राहण्याच्या वेळेची अपेक्षा आणि उपलब्ध ग्रिड क्षमतेवर अवलंबून असते. आमची 30kW ते 240kW पर्यंतची मॉड्यूलर श्रेणी तुम्हाला पायाभूत सुविधांच्या खर्चासह चार्जिंग गती संतुलित करण्यास अनुमती देते. रात्रभर चार्जिंगसह फ्लीट डेपोसाठी, 30-60kW अनेकदा पुरेसे असते. हायवे फास्ट-चार्जिंग स्टेशनना सामान्यत: 120-240kW चा फायदा होतो. आमचे विक्री अभियंते तुम्हाला एका साध्या साइट सर्वेक्षणावर आधारित आदर्श कॉन्फिगरेशन आकारात मदत करू शकतात.

Q3: स्थापना आणि ग्रिड कनेक्शन आवश्यकता काय आहेत?

चार्जरला थ्री-फेज AC इनपुट (सामान्यत: 400V किंवा 480V, प्रादेशिक मानकांवर अवलंबून) आणि एक स्थिर अर्थिंग सिस्टम आवश्यक आहे. निवडलेल्या पॉवर टियरनुसार एक समर्पित सर्किट ब्रेकर आणि योग्य केबल आकार आवश्यक आहे. प्री-कास्ट काँक्रिट पॅडवर फ्लोर माउंटिंगमध्ये चार अँकर बोल्ट वापरतात. आम्ही तपशीलवार नागरी आणि इलेक्ट्रिकल इंस्टॉलेशन मार्गदर्शक प्रदान करतो आणि रिमोट कमिशनिंग सपोर्ट उपलब्ध आहे.

Q4: ऑपरेशनसाठी इंटरनेट कनेक्शन आवश्यक आहे का?

चार्जर ऑफलाइन आणि कॅशे ट्रान्झॅक्शन डेटा स्थानिक पातळीवर ऑपरेट करू शकतो, तरीही स्थिर इंटरनेट कनेक्शन (4G, वाय-फाय किंवा इथरनेटद्वारे) ची जोरदार शिफारस केली जाते. हे रिमोट मॉनिटरिंग, OCPP-आधारित बॅकएंड इंटिग्रेशन, रिमोट फर्मवेअर अपडेट्स आणि रिअल-टाइम डायग्नोस्टिक्स सक्षम करते. नेटवर्क व्यत्यय दरम्यान ऑफलाइन मोड एक लवचिक फॉलबॅक म्हणून काम करतो.

Q5: कोणती देखभाल आवश्यक आहे आणि कोणती वॉरंटी समाविष्ट आहे?

नियमित देखभाल किमान आहे — अधूनमधून व्हिज्युअल तपासणी, एअर फिल्टर क्लीनिंग आणि केबल इंटिग्रिटी चेक सहसा पुरेसे असतात. मॉड्युलर पॉवर युनिट्स गरम-स्वॅप करण्यायोग्य आहेत आणि विशेष साधनांशिवाय त्वरीत बदलले जाऊ शकतात. आम्ही मानक 2-वर्षांची वॉरंटी देतो, 5 वर्षांपर्यंत वाढवता येते. रिमोट डायग्नोस्टिक्स आम्हाला ऑन-साइट भेटीशिवाय बऱ्याच समस्यांचे निराकरण करण्याची परवानगी देतात.

Q6: चार्जर वापरकर्त्याची आणि वाहनाची सुरक्षा कशी सुनिश्चित करतो?

सुरक्षा प्रत्येक स्तरावर एम्बेड केलेली आहे. हायलाइट्समध्ये प्रत्येक सत्रापूर्वी आणि दरम्यान इन्सुलेशन मॉनिटरिंग, टाइप A + 6mA DC-संवेदनशील अवशिष्ट करंट डिव्हाइस (RCD), मुख्य संपर्क बिंदूंवर जास्त तापमान संरक्षण आणि आपत्कालीन स्टॉप बटण समाविष्ट आहे. संलग्नक IP55 आणि IK10 रेटिंग पूर्ण करते आणि सर्व इलेक्ट्रॉनिक्स आर्द्रता आणि धूळ यांच्या विरूद्ध समान रीतीने लेपित आहेत.

Q7: मी माझ्या विद्यमान पेमेंट आणि व्यवस्थापन प्लॅटफॉर्ममध्ये चार्जर समाकलित करू शकतो?

होय. चार्जर OCPP 1.6J आणि 2.0.1 ला सपोर्ट करतो, त्यामुळे ते सर्वात मोठ्या चार्जिंग नेटवर्क मॅनेजमेंट सिस्टमसह अखंडपणे समाकलित होते. RFID वाचक आणि ॲप-आधारित QR कोड इंटरफेस एकाधिक पेमेंट आणि ऍक्सेस मॉडेलला समर्थन देतात. तुमच्याकडे कस्टम बॅक-एंड असल्यास, आमचा कार्यसंघ कमिशनिंग दरम्यान प्रोटोकॉल संरेखनात मदत करेल.

ग्राहक कथा

प्रीमियम शॉपिंग सेंटर ग्रुप - समर्पित ईव्ही पार्किंग तैनाती

पार्श्वभूमी

संपूर्ण उत्तर युरोपातील अग्रगण्य शॉपिंग सेंटर ऑपरेटरने त्यांच्या प्रीमियम पार्किंग झोनमध्ये DC फास्ट चार्जिंग स्थापित करण्याची योजना आखली आहे. एक निर्बाध, VIP-स्तरीय EV चार्जिंग अनुभव प्रदान करणे हे उद्दिष्ट होते—केवळ एक सुविधा नाही तर व्यवस्थापित, कमाई निर्माण करणारी सेवा.

आव्हान

सुरुवातीला, ऑपरेटरने ड्युअल-गन डीसी चार्जर मानले, जे हायवे स्टेशनवर सामान्य आहेत. तथापि, त्यांचे पार्किंग लेआउट काटेकोरपणे प्रति चिन्हांकित बे एक कार आहे, आणि त्यांनी पटकन एक विसंगती ओळखली:

ड्युअल-गन युनिट्स दोन लगतच्या खाडीत सेवा देतील, जर एका वाहनाने चार्जिंग पूर्ण केले परंतु सामायिक जागा व्यापली तर मालकी विवाद निर्माण होईल.

ऑपरेटरला त्यांच्या ॲपद्वारे बे-रिझर्वेशन सक्षम करण्यासाठी समर्पित बे-पर-चार्जर लॉजिक, प्रति बे डायनॅमिक किंमत आणि अंतर्गत-दहन वाहन पार्किंग विरुद्ध स्पष्ट अंमलबजावणी हवी होती.

त्यांना एक कॉम्पॅक्ट फ्लोअर-स्टँडिंग डिझाइन आवश्यक आहे जे पायरीची रुंदी कमी न करता मानक पार्किंग बेमध्ये बसू शकेल.

सिंगल-गन स्टँडिंग डीसी चार्जर का?

आमच्या अभियांत्रिकी कार्यसंघाशी सल्लामसलत केल्यानंतर, ऑपरेटरने ओळखले की एकल-तोफा, एक-टू-वन तैनाती अचूक तांत्रिक फिट होती:

प्रत्येक पार्किंग बे ला एक चार्जर नियुक्त केला जातो, जो समर्पित इंधन पंप मिररिंग करतो. केबल शेअरिंग नाही, ड्रायव्हरचा गोंधळ नाही.

सिंगल-गन आर्किटेक्चर वीज वितरण सुलभ करते आणि दोन्ही आउटलेटवर पूर्ण लोडवर चालणाऱ्या ड्युअल-गन युनिटच्या तुलनेत सतत सत्रांमध्ये थर्मल ताण कमी करते.

भिंतीवर अवलंबून न राहता फ्लोर-माउंट केलेले, स्टँडअलोन युनिट्स स्थापित केले जाऊ शकतात, ज्यामुळे इनडोअर आणि अर्ध-आच्छादित बाहेरील दोन्ही भागात लवचिक खाडी वाटप होऊ शकते.

तैनाती

आमचे 60kW सिंगल-गन स्टँडिंग डीसी चार्जर्स (CCS2) पैकी साठ तीन फ्लॅगशिप स्थानांवर स्थापित केले गेले. प्रत्येक चार्जर समर्पित EV खाडीच्या शीर्षस्थानी मध्यभागी ठेवलेला होता, स्पष्टपणे स्वाक्षरी केलेला आणि केवळ RFID किंवा शॉपिंग सेंटरच्या लॉयल्टी ॲपद्वारे प्रमाणीकृत वापरकर्त्यांसाठी प्रवेशयोग्य होता. विद्यमान OCPP बॅकएंडसह एकत्रीकरणामुळे रिअल-टाइम बे मॉनिटरिंग, रिमोट किंमत अद्यतने आणि स्वयंचलित फॉल्ट अलर्ट अनुमत आहेत.

परिणाम

●  लाँच झाल्यापासून बे-संघर्षाच्या घटना शून्य; वन-चार्जर-पर-बे मॉडेलने बहु-गन सार्वजनिक स्थानकांवर पाहिलेल्या समस्या नैसर्गिकरित्या दूर केल्या.

●  चार्जिंग सत्र सहा महिन्यांत दुप्पट झाले, कारण डेडिकेटेड-बे संकल्पनेने EV ड्रायव्हर्सना आकर्षित केले जे त्यांनी खरेदी करताना आरक्षित, गॅरंटीड चार्जिंगसाठी प्रीमियम भरण्यास इच्छुक होते.

●  देखभाल अपवादात्मकपणे सरळ सिद्ध झाले: सदोष युनिट फक्त एक बे ऑफलाइन घेते, शेजारच्या खाडीवर कोणताही परिणाम होत नाही, ड्युअल-गन अपयशी परिस्थितीवर स्पष्ट ऑपरेशनल फायदा.

●  गटाने आमचे सिंगल-गन चार्जर दोन अतिरिक्त ठिकाणी जोडले आहेत, स्थापनेची साधेपणा, कमी आगाऊ किंमत आणि स्पष्ट 1:1 बे-टू-चार्जर लॉजिक हे निर्णायक घटक आहेत.
