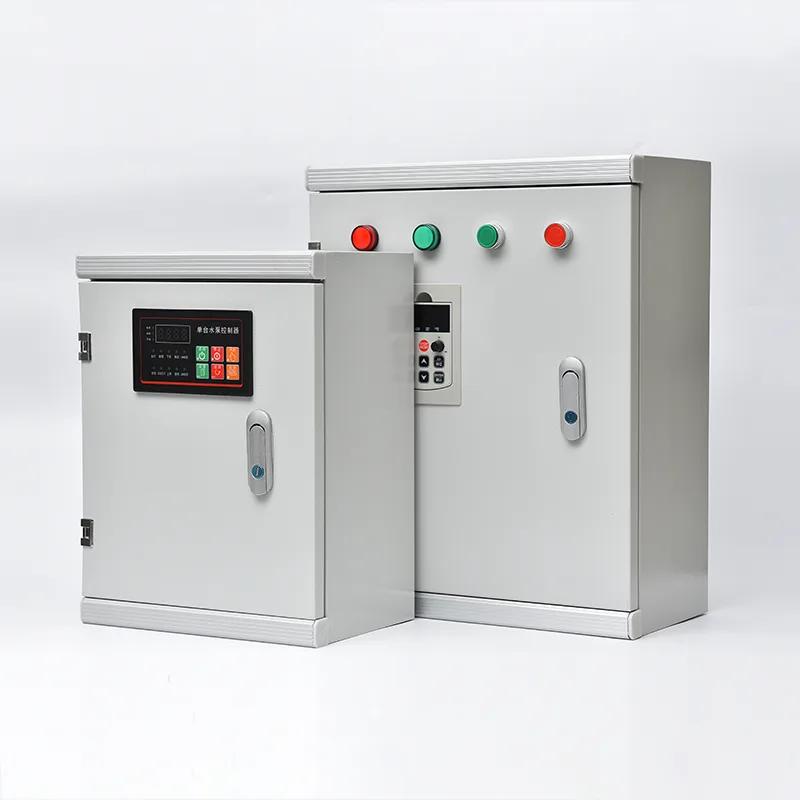

मोटर नियंत्रण केंद्र कॅबिनेट

चीनमधील एक व्यावसायिक निर्माता म्हणून, Csivei तुम्हाला दर्जेदार मोटर कंट्रोल सेंटर कॅबिनेट प्रदान करू इच्छितो, जे 400A ते 6300A रेट केलेल्या क्षैतिज बसबार प्रणालीसह मल्टी-सेक्शन, फ्रंट-एक्सेस फ्लोअर-स्टँडिंग असेंब्ली आहे आणि 100kA पर्यंत शॉर्ट सर्किट सहन करू शकते. प्रत्येक अनुलंब विभाग काढता येण्याजोग्या किंवा निश्चित फंक्शनल युनिट्स स्वीकारतो: DOL, स्टार-डेल्टा, सॉफ्ट स्टार्टर किंवा VFD मोटर स्टार्टर्स, तसेच फीडर ब्रेकर्स आणि कंट्रोल पॉवर मॉड्यूल्स. काढता येण्याजोग्या युनिट्समुळे संपूर्ण MCC डी-एनर्जी न करता दोषपूर्ण स्टार्टर वेगळे करणे, मागे घेणे आणि काही मिनिटांत बदलणे शक्य आहे. अंतर्गत पृथक्करण फॉर्म 2, फॉर्म 3, किंवा फॉर्म 4 प्रति IEC 61439 मध्ये उपलब्ध आहे, बसबारांना फंक्शनल युनिट्स आणि टर्मिनल्सपासून वेगळे करते. मोटर सर्किट्सची रचना IEC 60947-4-1 नुसार टाईप 2 को-ऑर्डिनेशनसाठी केली आहे, मोटर शॉर्ट-सर्किट फॉल्टनंतर स्टार्टर घटकांना कोणतेही नुकसान होणार नाही याची खात्री करून. Profibus, Profinet, Modbus RTU/TCP, किंवा इथरनेट/IP द्वारे संप्रेषण मोटार स्थिती, वर्तमान, धावण्याचे तास, ऊर्जा आणि निदान DCS किंवा SCADA या वनस्पतीला प्रसारित करते. इनडोअर इलेक्ट्रिकल रूम आणि धुळीने माखलेल्या औद्योगिक वातावरणासाठी योग्य, पावडर-कोटेड फिनिशसह गॅल्वनाइज्ड स्टीलमध्ये IP42 ते IP55 रेट केलेले संलग्नक आहे.

उत्पादन अनुप्रयोग

जेथे डझनभर किंवा शेकडो मोटर्स मध्यवर्ती ठिकाणाहून विश्वसनीयपणे चालविल्या गेल्या पाहिजेत, संरक्षित केल्या पाहिजेत आणि नियंत्रित केल्या पाहिजेत, तेथे सौर पंप नियंत्रण प्रणाली औद्योगिक विद्युत वितरणासाठी संरचित, मॉड्यूलर पाठीचा कणा प्रदान करते.

पाणी आणि सांडपाणी प्रक्रिया संयंत्रे

महानगरपालिका आणि औद्योगिक जल उपचार सुविधा मोठ्या प्रमाणात मोटर फ्लीट्स चालवतात — कच्च्या पाण्याचे सेवन पंप, एरेशन ब्लोअर्स, क्लॅरिफायर ड्राइव्ह, गाळ हाताळणी, रासायनिक डोसिंग पंप आणि उच्च-लिफ्ट वितरण पंप — अनेकदा एकाच साइटवर शंभरहून अधिक मोटर्स असतात. मोटर कंट्रोल सेंटर सर्व मोटर स्टार्टर्स एकत्रित करते आणि एक किंवा अधिक मध्यवर्ती MCC रूममध्ये ड्राइव्ह करते, प्रत्येक फंक्शनल युनिट विशिष्ट मोटरला समर्पित असते. पंप आणि ब्लोअर्ससाठी मानकीकृत ड्रॉवर-प्रकारचे स्टार्टर युनिट्स दोषपूर्ण युनिट मागे घेण्यास आणि काही मिनिटांत बदलण्याची परवानगी देतात, उपचार प्रक्रियेची सातत्य पुनर्संचयित करतात. रिडंडंट कम्युनिकेशन नेटवर्क्सद्वारे प्लांट SCADA सिस्टीमसह एकत्रीकरण ऑपरेटरना रिअल-टाइम मोटर स्थिती, रन तास आणि प्रत्येक ड्राइव्हवर ऊर्जा वापर प्रदान करते.

तेल, वायू आणि पेट्रोकेमिकल सुविधा

रिफायनरीज, गॅस प्रोसेसिंग प्लांट आणि पेट्रोकेमिकल कॉम्प्लेक्स धोकादायक भागात कडक सुरक्षा आवश्यकता असलेल्या काम करतात. या वातावरणासाठी MCC पॅनल्स सामान्यत: प्रक्रिया क्षेत्रापासून दूर असलेल्या दाब किंवा शुद्ध केलेल्या विद्युत खोल्यांमध्ये स्थापित केले जातात. मोटार सर्किट हे क्रिटिकल रोटेटिंग इक्विपमेंट - क्रूड ऑइल पंप, प्रोडक्ट ट्रान्स्फर पंप, कूलिंग वॉटर सर्कुलेशन पंप, फिन-फॅन कूलर मोटर्स आणि गॅस कॉम्प्रेसरसाठी इंजिनियर केलेले आहेत. फॉर्म 3 किंवा फॉर्म 4 अंतर्गत पृथक्करण प्रत्येक मोटर स्टार्टर युनिटला मुख्य बसबार आणि लगतच्या युनिट्सपासून वेगळे करते, एका स्टार्टरमधील अंतर्गत चाप दोष इतरांना प्रसारित होण्यापासून प्रतिबंधित करते. स्फोट-प्रूफ मोटर संरक्षण रिले आणि प्रमाणित वर्तमान-मर्यादित फ्यूज वर्गीकृत झोनमध्ये मोटर्सचे सुरक्षित अलगाव सुनिश्चित करतात.

पॉवर जनरेशन आणि युटिलिटी प्लांट्स

औष्णिक आणि जलविद्युत केंद्रे MCC वर अवलंबून असतात जेणेकरुन जनरेशनसाठी आवश्यक सहाय्यक मोटर-चालित प्रणाली व्यवस्थापित करा - बॉयलर फीड पंप, कंडेन्सर कूलिंग वॉटर पंप, फोर्स-ड्राफ्ट आणि इंड्यूस्ड-ड्राफ्ट पंखे, कोळसा हाताळणी कन्व्हेयर्स आणि इंधन तेल पंप. MCC चे उच्च शॉर्ट-सर्किट विसस्टेंड रेटिंग (सामान्यत: 65kA ते 100kA) पॉवर स्टेशन ऑक्झिलरी बोर्ड्समध्ये गंभीर आहे जेथे स्टेशन सहाय्यक ट्रान्सफॉर्मरमधील फॉल्ट पातळी गंभीर असू शकते. ऑटोमॅटिक ट्रान्सफर स्विचिंगसह रिडंडंट इनकमिंग सप्लाय सेक्शन प्लांटच्या ब्लॅक-स्टार्ट आणि युनिट शटडाउन महत्त्वपूर्ण पॉवर आवश्यकतांना समर्थन देतात.

खाण आणि खनिज प्रक्रिया

तांबे, सोने, लोखंड, आणि कोळसा प्रक्रिया प्रकल्प क्रशर, ग्राइंडिंग मिल्स, फ्लोटेशन सेल, थिनर ड्राईव्ह, कन्व्हेयर सिस्टम आणि स्लरी पंप नियंत्रित करण्यासाठी MCC वर अवलंबून असतात - उपकरणे जी वारंवार जास्त भाराखाली सुरू होतात आणि धुळीच्या, ओल्या वातावरणात चालतात. MCC एन्क्लोजर वर्धित धूळ आणि आर्द्रता संरक्षण (IP54/IP55) सह निर्दिष्ट केले आहे आणि सहसा गरम न केलेल्या प्रक्रिया इमारतींमधील स्थापनेसाठी अंतर्गत अँटी-कंडेन्सेशन हीटर्स समाविष्ट करतात. प्रगत थर्मल मॉडेलिंगसह मोटर संरक्षण रिले हे सुनिश्चित करतात की मोठ्या मिल आणि क्रशर मोटर्स प्रक्रियेच्या ओव्हरलोड परिस्थितीत अनावश्यकपणे ट्रिप होणार नाहीत.

लगदा, कागद आणि स्टील उत्पादन

पेपर मिल आणि स्टील रोलिंग मिल यांसारखे सतत प्रक्रिया करणारे उद्योग शेकडो मोटर्स लांब उत्पादन ओळींवर चालवतात, मोटार बिघाडामुळे संपूर्ण लाईन बंद होण्याची शक्यता असते. या सुविधांमधील MCC पॅनल्समध्ये काढता येण्याजोग्या स्टार्टर युनिट्सचा समावेश होतो जे संपूर्ण MCC विभागाला डी-एनर्जी न करता मोटर सर्किट सर्व्हिसिंगला परवानगी देतात — मुख्य बसबार जिवंत असताना युनिट फक्त वेगळे केले जाते, मागे घेतले जाते आणि स्पेअरने बदलले जाते. प्रत्येक स्टार्टर युनिट पासून DCS पर्यंत फील्डबस संप्रेषण तपशीलवार मोटर डायग्नोस्टिक्स प्रदान करते जे अनपेक्षित अपयशापूर्वी शेड्यूल केलेले बदल सक्षम करते.

मोठ्या सुविधांमध्ये HVAC आणि इमारत सेवा

विमानतळ, अधिवेशन केंद्रे आणि मोठे व्यावसायिक संकुल सर्व HVAC मोटर भारांचे केंद्रीकरण करण्यासाठी MCCs वापरतात - चिलर, कूलिंग टॉवर, थंडगार पाण्याचे पंप, हवा हाताळणी युनिट्स आणि स्मोक एक्स्ट्रॅक्ट पंखे. बिल्डिंग मॅनेजमेंट सिस्टीमसह एकत्रीकरणामुळे एकाच कंट्रोल रूममधून संपूर्ण मोटर फ्लीटमध्ये ड्युटी सायकलिंग, रात्रीचा धक्का आणि ऊर्जा-अनुकूल नियंत्रण सक्षम होते.

तांत्रिक खोल डुबकी

मोटार कंट्रोल सेंटर कॅबिनेट हे एक प्रकार-चाचणी केलेले लो-व्होल्टेज स्विचगियर असेंबली आहे जे ऑपरेशनल अपटाइम, कर्मचारी संरक्षण आणि देखभालक्षमतेवर लक्ष केंद्रित करून सुरक्षित, मॉड्यूलर मोटर नियंत्रणासाठी तयार केले आहे.

स्ट्रक्चरल फ्रेम आणि बसबार सिस्टम

MCC हे फोल्ड आणि बोल्ट गॅल्वनाइज्ड स्टील प्रोफाइल्सपासून एक मल्टी-सेक्शन, फ्लोअर-स्टँडिंग फ्रेम म्हणून बांधले गेले आहे, ज्याचा प्रत्येक विभाग सामान्यतः 600 मिमी, 800 मिमी किंवा 1000 मिमी रुंद असतो. मुख्य क्षैतिज बसबार एमसीसीच्या संपूर्ण लांबीमधून समर्पित टॉप किंवा मागील कंपार्टमेंटमध्ये चालते, टिन-प्लेटेड तांबे किंवा ॲल्युमिनियमपासून बनविलेले आणि रेट केलेल्या सतत प्रवाहासाठी (400A ते 6300A) आकाराचे असते. थर्मल सायकलिंगवर संपर्क शक्ती टिकवून ठेवण्यासाठी बसबार जॉइंट्स बेलेविले वॉशरसह बोल्ट आणि टॉर्क केले जातात. प्रत्येक विभागातील अनुलंब बसबार प्लग-इन स्प्रिंग-लोडेड संपर्कांद्वारे वैयक्तिक कार्यात्मक युनिट्सना वीज वितरीत करते, बसबार आणि प्रत्येक स्टार्टर युनिटमधील वायर्ड कनेक्शनची आवश्यकता दूर करते. शॉर्ट-सर्किट विसस्टेंड रेटिंग — टाईप टेस्टिंगद्वारे सत्यापित — हे सुनिश्चित करते की बसबार सिस्टम आणि त्याचे समर्थन विकृत किंवा संपर्क वेगळे न करता दोषाच्या इलेक्ट्रोमॅग्नेटिक शक्तींना सहन करू शकतात.

कार्यात्मक युनिट डिझाइन: निश्चित आणि मागे घेण्यायोग्य

मोटर स्टार्टर युनिट्स निश्चित (बोल्ट केलेले) किंवा काढता येण्याजोग्या (ड्रॉअर-प्रकार) कॉन्फिगरेशनमध्ये उपलब्ध आहेत. काढता येण्याजोग्या युनिट्स ही गंभीर प्रक्रियांसाठी मानक ऑफर आहेत, ज्यामुळे स्टार्टरला विद्युतरित्या वेगळे केले जाऊ शकते, मार्गदर्शक रेलवर यांत्रिकरित्या काढले जाऊ शकते आणि काही मिनिटांत स्पेअरने बदलले जाऊ शकते — संपूर्ण MCC विभागाची ऊर्जा कमी न करता. प्रत्येक काढता येण्याजोग्या युनिटमध्ये मोल्डेड-केस सर्किट ब्रेकर किंवा फ्यूज्ड स्विच डिस्कनेक्टर, ड्युटी-रेट केलेले कॉन्टॅक्टर, इलेक्ट्रॉनिक ओव्हरलोड रिले, कंट्रोल सर्किट फ्यूजिंग आणि युनिट-विशिष्ट कंट्रोल टर्मिनल ब्लॉक असते. इंटरलॉकिंग मेकॅनिझम हे सुनिश्चित करतात की युनिट फक्त बंद स्थितीत काढले जाऊ शकते आणि लोड अंतर्गत पुन्हा समाविष्ट केले जाऊ शकत नाही. मेकॅनिकल कोडिंग एका रेटिंगचे युनिट वेगळ्या रेटिंगसाठी असलेल्या स्लॉटमध्ये घालण्यापासून प्रतिबंधित करते. व्हीएफडी किंवा सॉफ्ट-स्टार्टर युनिट्ससाठी, मोठ्या बंदिस्त खोली आणि वर्धित वायुवीजन ड्रॉवर फॉरमॅटमध्ये एकत्रित केले जातात.

मोटर संरक्षण आणि प्रकार 2 समन्वय

प्रत्येक मोटर सर्किट आयईसी 60947-4-1 प्रति टाइप 2 समन्वयासाठी डिझाइन केलेले आहे. मोटर टर्मिनल शॉर्ट-सर्किट फॉल्ट अंतर्गत, सर्किट ब्रेकर किंवा फ्यूज कॉन्टॅक्टरला नुकसान न होता फॉल्ट करंट साफ करतात किंवा बदलीशिवाय वेगळे करता येण्याजोग्या प्रकाश संपर्क वेल्डिंगच्या पलीकडे ओव्हरलोड रिले. प्रक्रिया अपटाइमसाठी हे आवश्यक आहे — मोटर शॉर्ट सर्किटला स्टार्टर बदलण्याची आवश्यकता नाही. ओव्हरलोड संरक्षण निवडण्यायोग्य ट्रिप वर्ग (वर्ग 10, 20, 30), फेज कमी होणे, वर्तमान असमतोल आणि पृथ्वी दोष शोधणे सह इलेक्ट्रॉनिक रिले वापरते. मॉडबस किंवा प्रोफिबस इंटरफेससह मोटार संरक्षण रिले DCS ला तपशीलवार थर्मल स्टेट डेटा, स्टार्ट इनहिबिट सिग्नल आणि भविष्यसूचक देखभाल सूचना प्रदान करतात.

अंतर्गत पृथक्करण आणि कर्मचारी सुरक्षा

MCC हे IEC 61439-1/2 फॉर्म रेटिंगनुसार अंतर्गत कंपार्टमेंटलायझेशनच्या वाढत्या पातळीसह उपलब्ध आहे:

● फॉर्म 2 : फंक्शनल युनिट्स बसबारपासून वेगळे केले जातात, परंतु टर्मिनल्स युनिटसारखेच कंपार्टमेंट सामायिक करू शकतात

● फॉर्म 3 : सर्व कार्यात्मक युनिट्स एकमेकांपासून आणि बसबारपासून विभक्त; टर्मिनल्स बसबारपासून वेगळे केले जातात परंतु एकमेकांपासून आवश्यक नाहीत. औद्योगिक वनस्पतींसाठी हे मानक तपशील आहे.

● फॉर्म 4 : बसबार, फंक्शनल युनिट्स आणि टर्मिनल्सचे पूर्ण पृथक्करण — प्रत्येक स्वतःच्या डब्यात. हे तेल आणि वायू किंवा इतर धोकादायक उद्योगांमधील उच्च-गंभीरतेच्या अनुप्रयोगांसाठी निर्दिष्ट केले आहे.

इंटरनल आर्क-फॉल्ट कंटेनमेंट हे एनक्लोजरच्या शीर्षस्थानी प्रेशर-रिलीफ व्हेंट्सद्वारे ऑपरेटरपासून दूर असलेल्या चाप ऊर्जा पुनर्निर्देशित करण्यासाठी डिझाइन केले आहे, जेथे निर्दिष्ट केले आहे तेथे IEC 61641 नुसार अंतर्गत चाप परिस्थितीनुसार चाचणी केली जाते. बसबार कनेक्शनवरील शटर्स आपोआप बंद होतात कारण पैसे काढता येण्याजोगे युनिट काढून टाकले जाते, थेट बसबारशी अपघाती संपर्क प्रतिबंधित करते.

नियंत्रण इंटरफेस आणि बुद्धिमान मोटर व्यवस्थापन

प्रत्येक स्टार्टर युनिटमध्ये किंवा फंक्शनल युनिट्सच्या वर असलेल्या एका समर्पित कंट्रोल कंपार्टमेंटमध्ये PLC रिमोट I/O, कम्युनिकेशन गेटवे, इंटरपोजिंग रिले आणि मार्शलिंग टर्मिनल असतात. मोटर रन, स्टॉप, फॉल्ट आणि स्टेटस फीडबॅक फील्डबस (प्रोफिबस डीपी, प्रोफिनेट, मॉडबस आरटीयू/टीसीपी, इथरनेट/आयपी, डिव्हाइसनेट) द्वारे DCS मध्ये प्रसारित केले जातात. प्रत्येक युनिटमध्ये इंटेलिजेंट मोटर मॅनेजमेंट रिले सतत मोटर करंट, व्होल्टेज, पॉवर, एनर्जी आणि फेज बॅलन्स मोजतात, हा डेटा प्लांटच्या ॲसेट मॅनेजमेंट किंवा प्रेडिक्टिव मेंटेनन्स प्लॅटफॉर्मवर प्रसारित करतात. हे ऑपरेटर्सना अनियोजित सहलीला कारणीभूत होण्याआधी निकृष्ट मोटर परिस्थिती ओळखण्यास सक्षम करते — वाढणारे बेअरिंग घर्षण, इंपेलर वेअर किंवा वळण खराब होणे —.

संलग्नक आणि पर्यावरणीय अनुकूलन

स्टँडर्ड MCC एन्क्लोजर 2.0mm गॅल्वनाइज्ड स्टील शीटपासून पावडर-कोटेड फिनिशसह बनविलेले आहे, ज्यामुळे घरातील इलेक्ट्रिकल रूमसाठी योग्य IP42 संरक्षण मिळते. धुळीने भरलेल्या औद्योगिक वातावरणासाठी — खाणी, सिमेंट प्लांट्स, लाकूड प्रक्रिया — फिल्टर केलेले वेंटिलेशन किंवा एअर-टू-एअर हीट एक्सचेंजर्ससह IP54 किंवा IP55 संलग्नक हवेतील कण वगळून अंतर्गत कूलिंग व्यवस्थापित करतात. बाहेरच्या स्थापनेसाठी, थर्मोस्टॅटिकली नियंत्रित अँटी-कंडेन्सेशन हीटर्स, रेन कॅनोपी आणि स्टेनलेस स्टील हार्डवेअरसह IP65 एन्क्लोजर उपलब्ध आहेत. उष्णकटिबंधीय वातावरणात, कॉन्फॉर्मली लेपित पीसीबी आणि सीलबंद कनेक्टर ओलावा-प्रेरित ट्रॅकिंग प्रतिबंधित करतात.

चाचणी आणि गुणवत्ता हमी

प्रत्येक MCC पॅनेल एक परिभाषित फॅक्टरी स्वीकृती चाचणी कार्यक्रमातून जातो: बसबार सातत्य आणि इन्सुलेशन प्रतिरोध मापन; संरक्षण रिलेची प्राथमिक आणि दुय्यम इंजेक्शन चाचणी; कॉन्टॅक्टर, स्टार्टर आणि इंटरलॉक फंक्शनल सिम्युलेशन; काढता येण्याजोगे युनिट समाविष्ट करणे आणि पैसे काढणे चाचणी; आणि संप्रेषण नेटवर्क सत्यापन. प्रत्येक MCC सोबत सिंगल-लाइन डायग्राम, लेआउट ड्रॉइंग आणि ऑपरेशन मॅन्युअलसह संपूर्ण FAT अहवाल वितरित केला जातो. MCC हे CE मार्किंग आणि पर्यायी UL, UKCA किंवा इतर प्रादेशिक प्रमाणपत्रांसह IEC 61439-1/2 मध्ये डिझाइन केलेले, तयार केलेले आणि चाचणी केलेले आहे.

Csivei MCC पॅनेल का निवडावे?

कारखाना-अभियांत्रिकी MCC पॅनेल सोल्यूशन सर्व आवश्यकता पूर्ण करण्याच्या सिद्ध क्षमतेसाठी निवडले गेले:

● प्रमाणित काढता येण्याजोग्या स्टार्टर युनिट्सने (250A पर्यंत) कोणत्याही मोटर स्टार्टरला संपूर्ण MCC विभाग डी-एनर्जी न करता जलद बदलण्याची परवानगी दिली

● टाईप 2 को-ऑर्डिनेटेड मोटर संरक्षण हे सुनिश्चित केले की मोटार शॉर्ट-सर्किट दोष स्टार्टर घटक नुकसान न करता साफ केले जाईल

● आर्क-फॉल्ट कंटेनमेंट आणि फॉर्म 3 अंतर्गत पृथक्करण असलेली 65kA-रेट केलेली बसबार प्रणाली आवश्यक सुरक्षा स्तर प्रदान करते

● प्रत्येक स्टार्टर युनिटमध्ये प्रॉफिबस डीपी कम्युनिकेशनसह इंटेलिजेंट मोटर व्यवस्थापन रिले स्काडाला रीअल-टाइम मोटर डेटा प्रसारित करते — वर्तमान, पॉवर, रन तास, स्टार्टची संख्या, वापरलेली थर्मल क्षमता आणि उर्जेचा वापर — अंदाजे देखरेख शेड्यूलिंग सक्षम करणे

● मल्टी-सेक्शन लाइन-अप इंटिग्रेटेड एअर सर्किट ब्रेकर इनकमर्स, एरेशन ब्लोअर्ससाठी VFD विभाग, मोठ्या पंपांसाठी सॉफ्ट-स्टार्टर विभाग आणि सामान्य मोटर लोडसाठी मानक काढता येण्याजोग्या स्टार्टर विभाग — हे सर्व सामान्य बसबार सिस्टममध्ये

वारंवार विचारले जाणारे प्रश्न

प्रश्न 1: सौर पंप नियंत्रण प्रणाली आणि मानक वितरण मंडळामध्ये काय फरक आहे?

वितरण मंडळ मुख्यत्वे फ्यूज किंवा सर्किट ब्रेकर्ससह अंतिम सर्किट्समध्ये शक्ती वितरीत करते परंतु सामान्यत: मोटर सुरू करणे किंवा नियंत्रण समाकलित करत नाही. मोटार कंट्रोल सेंटर मोटर स्टार्टर्स (संपर्क, ओव्हरलोड आणि ड्राइव्हस्), मोटर संरक्षण आणि नियंत्रण बुद्धिमत्ता एकाच संरचित असेंब्लीमध्ये एकत्रित करते — प्रत्येक कार्यात्मक युनिट केवळ सामान्य सर्किट नव्हे तर मोटर लोडसाठी विशेषतः डिझाइन केलेले आहे. MCC मध्ये पैसे काढता येण्याजोग्या युनिट क्षमता, बसबार वेगळे करणे आणि वितरण मंडळांमध्ये न आढळणारी व्यापक मोटर व्यवस्थापन संप्रेषण वैशिष्ट्ये देखील समाविष्ट आहेत.

Q2: एक सौर पंप नियंत्रण प्रणाली किती मोटर्स सामावून घेऊ शकते?

संख्या विभाग संख्या आणि युनिट आकारावर अवलंबून असते. एका उभ्या विभागात त्यांच्या पॉवर रेटिंगनुसार 4 ते 12 मोटर स्टार्टर युनिट्स असतात. मल्टी-सेक्शन MCC लाइन-अपमध्ये 50, 100 किंवा अधिक मोटर्स सामावून घेऊ शकतात. आमचे ॲप्लिकेशन अभियंते तुमची मोटार सूची आणि साइटच्या मर्यादांवर आधारित लेआउट ऑप्टिमाइझ करतील.

Q3: निश्चित युनिट्सपेक्षा काढता येण्याजोग्या युनिट्सचा काय फायदा आहे?

काढता येण्याजोग्या (ड्रॉअर-प्रकार) युनिट्समुळे सदोष स्टार्टर वेगळे केले जाऊ शकते, भौतिकरित्या MCC मधून काढले जाऊ शकते आणि स्पेअरने बदलले जाऊ शकते — सर्व काही मिनिटांत आणि संपूर्ण MCC विभाग डी-एनर्जी न करता. मुख्य बसबार थेट राहतात आणि इतर मोटर सर्किट चालू राहतात. हे सतत प्रक्रिया उद्योगांसाठी महत्त्वपूर्ण आहे जेथे एका मोटरवर अनियोजित डाउनटाइम कॅस्केड करू नये. स्थिर युनिट्सची किंमत कमी आहे परंतु स्टार्टर बदलण्यासाठी MCC विभाग डी-एनर्जीज करणे आवश्यक आहे.

Q4: फॉर्म 2, फॉर्म 3 आणि फॉर्म 4 वेगळे करणे म्हणजे काय?

हे IEC 61439-1/2 नुसार अंतर्गत कंपार्टमेंटलायझेशनच्या डिग्रीचा संदर्भ देतात. फॉर्म 2 फंक्शनल युनिट्स बसबारपासून वेगळे करतो. फॉर्म 3 वैयक्तिक फंक्शनल युनिट्समध्ये वेगळेपणा जोडतो. फॉर्म 4 याव्यतिरिक्त टर्मिनल्स एकमेकांपासून आणि इतर कार्यात्मक युनिट्सपासून वेगळे करतो. उच्च फॉर्म देखभाल दरम्यान अधिक सुरक्षितता प्रदान करतात आणि चाप दोष अधिक प्रभावीपणे असतात, परंतु अधिक खर्च येतो. आम्ही तुमच्या ऑपरेशनल आणि मेंटेनन्स तत्त्वज्ञानावर आधारित योग्य फॉर्मची शिफारस करू.

Q5: माझ्या MCC साठी मला कोणत्या शॉर्ट-सर्किट रेटिंगची आवश्यकता आहे?

हे MCC कनेक्ट केलेल्या बिंदूवर संभाव्य दोष प्रवाहाद्वारे निर्धारित केले जाते, जे अपस्ट्रीम ट्रान्सफॉर्मर kVA रेटिंग, प्रतिबाधा आणि केबल प्रतिबाधावर अवलंबून असते. ठराविक औद्योगिक प्रतिष्ठापनांना 400V वर 50kA किंवा 65kA आवश्यक असते. पॉवर स्टेशन आणि मोठ्या प्रोसेस प्लांट सहाय्यक बोर्डांना 80kA किंवा 100kA आवश्यक असू शकते. आम्ही तुमच्या सिस्टम डेटाचे विश्लेषण करू आणि योग्य रेटिंग निर्दिष्ट करू.

Q6: MCC आमच्या DCS किंवा SCADA प्रणालीशी कसे संवाद साधते?

प्रत्येक मोटर स्टार्टर युनिट किंवा युनिट्सच्या गटामध्ये एक संप्रेषण इंटरफेस समाविष्ट असतो — विशेषत: Profibus DP, Profinet, Modbus RTU/TCP, किंवा इथरनेट/IP — जो तुमच्या प्लांट कंट्रोल नेटवर्कला जोडतो. मोटर स्थिती (धावणे, थांबवणे, ट्रिप केलेले), वर्तमान, ऊर्जा आणि निदान डेटा सतत प्रसारित केला जातो. DCS दूरस्थपणे मोटर्स सुरू/थांबवू शकते आणि अलार्म सूचना प्राप्त करू शकते.

Q7: MCC भविष्यात वाढवता येईल का?

होय. MCC ची रचना लाइन-अपच्या दोन्ही टोकांना विस्तारिततेसाठी केली आहे. भविष्यात मोटार जोडण्याचे नियोजन असल्यास आम्ही सुरुवातीच्या क्रमाने अतिरिक्त अनुलंब विभाग किंवा अतिरिक्त युनिट स्लॉट समाविष्ट करण्याची शिफारस करतो. विद्यमान MCC वाढवण्यासाठी मूळ बसबार रेटिंग आणि डिझाइनशी जुळणे आवश्यक आहे, त्यामुळे सुसंगततेसाठी मूळ निर्माता कायम ठेवणे महत्त्वाचे आहे.

Q8: MCC पॅनेलला कोणती देखभाल आवश्यक आहे?

शिफारस केलेल्या देखभालीमध्ये हे समाविष्ट आहे: बसबार सांधे आणि समाप्ती बिंदूंचे वार्षिक थर्मल इमेजिंग सर्वेक्षण; काढता येण्याजोग्या युनिट इंटरलॉक आणि शटर यंत्रणेची कार्यात्मक चाचणी; संरक्षण रिले सेटिंग्ज आणि ट्रिप फंक्शन्सचे सत्यापन; वायुवीजन फिल्टर साफ करणे; आणि दरवाजाच्या सील आणि गॅस्केटची तपासणी. ऑपरेशन मॅन्युअलमध्ये तपशीलवार देखभाल वेळापत्रक प्रदान केले आहे.
