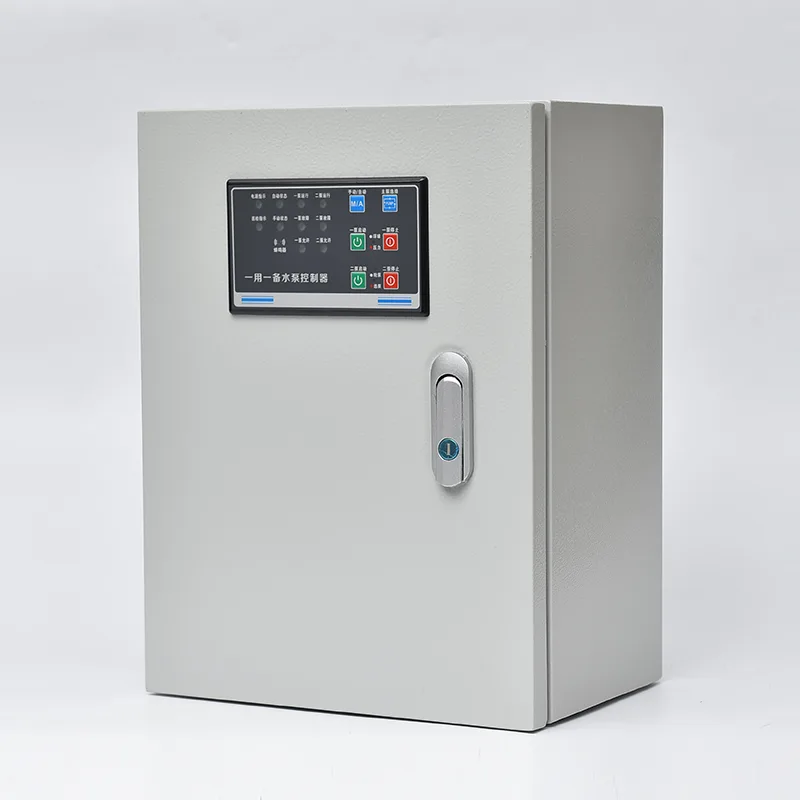

चीनच्या आघाडीच्या उत्पादक CSIVEI कडून दर्जेदार वॉटर ट्रीटमेंट पंप कंट्रोल पॅनल खरेदी करा. हे इनकमिंग सर्किट ब्रेकर्स, पंप कॉन्टॅक्टर्स किंवा सॉफ्ट स्टार्टर्स, ओव्हरलोड रिले, प्रोग्राम करण्यायोग्य लॉजिक कंट्रोलर किंवा समर्पित पंप कंट्रोलर आणि लेव्हल सेन्सर इंटरफेस एकाच फ्लोअर-स्टँडिंग किंवा वॉल-माउंट एन्क्लोजरमध्ये एकत्रित करते. पॉवर रेटिंग 380-480 V थ्री-फेजमध्ये 0.75 kW ते 250 kW पर्यंत असते. लिक्विड लेव्हल डिटेक्शन फ्लोट स्विचेस, हायड्रोस्टॅटिक प्रेशर ट्रान्समीटर किंवा अल्ट्रासोनिक सेन्सरचे इनपुट स्वीकारते — कंट्रोलर ड्युटी पंप आपोआप सुरू करतो, जसे की ड्युटी पंप भरतो, एकल-पंप क्षमतेपेक्षा जास्त प्रवाह असल्यास सहाय्यक पंप आणतो आणि पातळी चालू राहिल्यास उच्च-स्तरीय अलार्म आउटपुट सक्रिय करतो. ऑटोमॅटिक अल्टरनेशन फंक्शन मेकॅनिकल पोशाख संतुलित करून रन तास किंवा प्रत्येक स्टार्ट सायकलवर आधारित लीड पंप रोल फिरवते. प्रत्येक पंप सर्किट ओव्हरलोड, शॉर्ट सर्किट, फेज लॉस आणि फेज रिव्हर्सलपासून वैयक्तिकरित्या संरक्षित आहे. सीवेज ड्यूटीशी संबंधित अतिरिक्त संरक्षणे - जसे की सील लीकेज मॉनिटरिंग, बेअरिंग टेंपरेचर मॉनिटरिंग, आणि अंडरकरंट किंवा ओव्हरलोड प्रोफाइलिंगद्वारे पंप ब्लॉकेज शोधणे - मोटर नुकसान होण्यापूर्वी समस्या पकडण्यासाठी एकत्रित केले जातात. डोअर-माउंट केलेला HMI संप लेव्हल, पंप स्टेटस, रन तास आणि फॉल्ट हिस्ट्री दाखवतो. Modbus RTU/TCP किंवा पर्यायी 4G गेटवे द्वारे संप्रेषण रिमोट मॉनिटरिंग आणि SCADA एकत्रीकरण सक्षम करते. संलग्नक गॅल्वनाइज्ड स्टीलचा वापर करते ज्यामध्ये अँटी-कॉरोझन पावडर कोटिंग, IP55 स्टँडर्ड किंवा IP65 रेट केलेले आहे.
म्युनिसिपल सीवेज लिफ्ट स्टेशनपासून ते औद्योगिक सांडपाणी हाताळणीपर्यंत, वॉटर ट्रीटमेंट पंप कंट्रोल पॅनल सर्वात जास्त मागणी असलेल्या सांडपाणी वातावरणासाठी स्वयंचलित, अप्राप्य पंप व्यवस्थापन प्रदान करते.
शहरी गटारांचे जाळे सखल भागांतील सांडपाणी ग्रॅव्हिटी मेन किंवा ट्रीटमेंट प्लांटमध्ये उचलण्यासाठी लिफ्ट स्टेशनवर अवलंबून असतात. नियंत्रण पॅनेल ओल्या विहिरीच्या कॉन्फिगरेशनमध्ये एक ते चार सबमर्सिबल पंप व्यवस्थापित करते, पंप ऑपरेशन आपोआप समायोजित करते कारण आवक दैनंदिन वापराच्या पद्धतीनुसार बदलते. मध्यवर्ती SCADA सूचनेसाठी उच्च-स्तरीय अलार्म आउटपुट टेलीमेट्री सिस्टमशी कनेक्ट होतात, तर अल्टरनेशन फंक्शन स्थापित केलेल्या फ्लीटमध्ये संतुलित पंप पोशाख सुनिश्चित करते.
ट्रीटमेंट प्लांट्समध्ये, पंप स्टेशन कच्च्या सांडपाण्याचे सेवन, प्राथमिक गाळ हस्तांतरण, सक्रिय गाळ परत करणे आणि प्रक्रिया केलेले सांडपाणी डिस्चार्ज हाताळतात. पॅनेल प्रत्येक पंप सेट स्वतंत्रपणे व्यवस्थापित करते, सील गळतीसाठी एकात्मिक निरीक्षणासह आणि सतत-ड्यूटी ऍप्लिकेशन्समध्ये सबमर्सिबल मोटर निकामी होण्यापासून रोखण्यासाठी महत्त्वपूर्ण तापमान सहन करते. वनस्पती SCADA सह संप्रेषण रिअल-टाइम प्रवाह, ऊर्जा आणि दोष डेटा प्रदान करते.
अन्न प्रक्रिया, रासायनिक, कापड आणि खाण कार्ये मानक पंप नियंत्रणांना आव्हान देणाऱ्या वैशिष्ट्यांसह सांडपाणी निर्माण करतात — संक्षारक द्रव, उच्च घन पदार्थ, उच्च तापमान किंवा तंतुमय पदार्थ. पंप ब्लॉकेज लवकर शोधण्यासाठी पॅनेलचे मोटर संरक्षण प्रोफाइल ट्यून केले जाऊ शकतात, ऑपरेटरच्या हस्तक्षेपासाठी कॉल करण्यापूर्वी इंपेलर अडथळे दूर करण्यासाठी स्वयंचलित उलट-आणि-पुन्हा-प्रयास सायकल सुरू करतात.
मोठ्या ऑफिस पार्क्स, शॉपिंग सेंटर्स आणि म्युनिसिपल सीवर ग्रेडच्या खाली कार्यरत असलेल्या मल्टी-टॉवर निवासी विकासासाठी विश्वसनीय बेसमेंट संप पंप नियंत्रण आवश्यक आहे. हे पॅनेल बिल्डिंग मॅनेजमेंट सिस्टमशी जोडलेल्या उच्च-स्तरीय अलार्म आउटपुटसह पूर्णपणे स्वयंचलित ऑपरेशन प्रदान करते, व्यापलेल्या जागांमध्ये सांडपाणी बॅकअप होण्याचा कोणताही धोका नाही याची खात्री करते. त्याचे कॉम्पॅक्ट वॉल-माउंट कॉन्फिगरेशन व्यावसायिक तळघरांच्या ठराविक मर्यादित प्लांट रूम स्पेसला अनुकूल आहे.
मुसळधार पावसाच्या घटनांमध्ये प्रवाहाचे व्यवस्थापन करणाऱ्या वादळाच्या पाण्याच्या स्थानकांना दीर्घकाळ निष्क्रिय कालावधीचा सामना करावा लागतो आणि त्यानंतर अचानक, तीव्र प्रवाह येतो. पॅनेल रेन-मोड ॲक्टिव्हेशन स्कीम ऑफर करते: जेव्हा पर्जन्यमापकावरून वादळाचा ट्रिगर प्राप्त होतो किंवा विहिरीची पातळी वाढत असते, तेव्हा सर्व पंप प्राधान्य-प्रारंभ अनुक्रमात प्रवेश करतात. विस्तारित स्टॉर्म पंपिंग दरम्यान जलद-ड्युटी अल्टरनेशन कोणत्याही एका पंपला संपूर्ण थर्मल भार सहन करण्यापासून प्रतिबंधित करते.
ग्रामीण किंवा विखुरलेल्या ठिकाणी सांडपाणी पंप स्टेशनला पॅनेलच्या पूर्ण ऑटोमेशन आणि रिमोट मॉनिटरिंग क्षमतेचा फायदा होतो. अंगभूत 4G गेटवे किंवा रेडिओ टेलिमेट्री इंटरफेस पंप स्थिती, संप पातळी आणि अलार्म डेटा मध्यवर्ती ऑपरेशन सेंटरला पाठवतो. ऑपरेटर अलार्म ओळखू शकतात आणि दूरस्थपणे ट्रिप रीसेट करू शकतात, ज्यामुळे शेकडो किलोमीटर अंतरावर असलेल्या स्थानकांना साइट भेटीची किंमत आणि विलंब मोठ्या प्रमाणात कमी होतो.
वॉटर ट्रीटमेंट पंप कंट्रोल पॅनेल लेव्हल-आधारित पंप सिक्वेन्सिंग, सीवेज-ड्युटी-विशिष्ट मोटार संरक्षण आणि मजबूत पर्यावरणीय कठोरता एकाच फॅक्टरी-चाचणी केलेल्या असेंब्लीमध्ये एकत्र करते.
कंट्रोलर फ्लोट स्विचेसमधून एक किंवा अनेक स्तरांचे सिग्नल स्वीकारतो (विशिष्ट, सामान्यत: चार स्तर: स्टॉप, लीड पंप स्टार्ट, लॅग पंप स्टार्ट, उच्च अलार्म) किंवा हायड्रोस्टॅटिक प्रेशर ट्रान्समीटर किंवा अल्ट्रासोनिक सेन्सरमधून सतत 4-20 mA ॲनालॉग इनपुट. जेव्हा संप पातळी लीड स्टार्ट पॉइंटपर्यंत वाढते, तेव्हा ड्यूटी पंप सुरू होतो. जर इनफ्लो सिंगल-पंप डिस्चार्ज रेटपेक्षा जास्त असेल आणि लेव्हल लॅग स्टार्ट पॉइंटपर्यंत वाढत असेल, तर कंट्रोलर सहाय्यक पंप सुरू करतो. जेव्हा पातळी स्टॉप पॉइंटवर खाली येते तेव्हा सर्व पंप थांबतात. जर संप गंभीर उंबरठ्यावर पोहोचला तर उच्च-स्तरीय अलार्म ट्रिगर होतो — पंपिंग क्षमतेच्या पलीकडे प्रवाह किंवा पंप निकामी झाल्याचे सूचित करते — आणि हा सिग्नल प्राधान्य अलार्म म्हणून टेलिमेट्री सिस्टममध्ये प्रसारित केला जातो. कॉन्फिगर करण्यायोग्य रन-ऑन टाइमर, डिस्चार्ज लाइन साफ करण्यासाठी स्टॉप पॉईंटवर पोहोचल्यानंतर पंपांना थोड्या काळासाठी कार्यरत ठेवतो, घन पदार्थांचे सेटलमेंट प्रतिबंधित करते.
नियंत्रक प्रत्येक पंप सायकलवर किंवा कॉन्फिगर करण्यायोग्य रन-अवर आधारावर लीड पंप पदनाम बदलतो. स्टॉप पॉइंटवर अल्टरनेशन उद्भवते — वर्तमान चक्र पूर्ण झाल्यानंतर, पुढील क्रमाने पंप लीड बनतो. ऑपरेशन दरम्यान लीड पंप सुरू होण्यात किंवा ट्रिप न झाल्यास, कंट्रोलर आपोआप पुढील उपलब्ध पंपला लीड म्हणून नियुक्त करतो आणि दोषपूर्ण पंप लॉक करताना आणि अलार्म जनरेट करताना लगेच सुरू करतो. हे स्वयंचलित बदल ऑपरेटरच्या हस्तक्षेपाशिवाय सतत स्टेशन ऑपरेशन सुनिश्चित करते.
मानक ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षणाच्या पलीकडे, पॅनेलमध्ये सबमर्सिबल सीवेज पंपच्या बिघाड मोडसाठी तयार केलेली संरक्षणे समाविष्ट केली जातात. सील लीकेज डिटेक्शन पंपच्या ऑइल चेंबर किंवा सील पोकळीमध्ये चालकता सेन्सर वापरते. जर पाण्याचे प्रवेश आढळून आले, तर पॅनेल अलार्म वाढवते — मोटार विंडिंगशी तडजोड होण्यापूर्वी देखभाल शेड्यूलिंगची परवानगी देते — आणि गळती गंभीर थ्रेशोल्डवर पोहोचल्यास पंप ट्रिप करण्यासाठी कॉन्फिगर केले जाऊ शकते. बेअरिंग तापमान निरीक्षण पंप मोटरमध्ये एम्बेड केलेले PTC थर्मिस्टर किंवा PT100 इनपुट स्वीकारते. अतितापमान तीव्रतेवर अवलंबून एकतर अलार्म किंवा ट्रिप ट्रिगर करते. पंप ब्लॉकेज प्रोटेक्शन मोटर करंट प्रोफाइलिंगचा वापर करते: जर कंट्रोलरला सामान्य ऑपरेटिंग बँडच्या खाली विद्युतप्रवाहात अचानक घट दिसली, तर ब्लॉक केलेला किंवा स्नॅग केलेला इंपेलर रनिंग लाईट दर्शवितो, तर तो एक कॉन्फिगर करण्यायोग्य रिव्हर्स-आणि-री-ट्राय सायकल सुरू करतो (अडथळा दूर करण्यासाठी एक किंवा अधिक लहान रिव्हर्स-दिशा चालते).
पॅनेल पंप मोटर आकार आणि साइट पुरवठा मर्यादांशी सुरुवातीच्या पद्धतीशी जुळते. डायरेक्ट-ऑन-लाइन स्टार्टिंग अंदाजे 7.5 kW पर्यंतच्या लहान पंपांना अनुकूल करते. स्टार-डेल्टा स्टार्टिंग मध्यम-पॉवर पंपसाठी गर्दी कमी करते. सॉफ्ट स्टार्टर्स मोठ्या पंपांसाठी निर्दिष्ट केले जातात जेथे पुरवठा व्होल्टेज डिप नियंत्रित करणे आवश्यक आहे आणि अचानक सुरू होण्यापासून वाल्व स्लॅम तपासणे टाळणे आवश्यक आहे. जेथे व्हेरिएबल-स्पीड ऑपरेशन आवश्यक असते तेथे VFD चा वापर केला जातो — उदाहरणार्थ, स्थिर ऑन-ऑफ पॉइंट्स दरम्यान सायकल चालवण्याऐवजी सतत ओले-विहीर पातळी राखण्यासाठी प्रवाहाशी जुळणारा पंप वेग.
एक समर्पित कंट्रोल ट्रान्सफॉर्मर कंट्रोलर, HMI, सेन्सर्स आणि अलार्म सर्किट्ससाठी 24 VAC किंवा 24 VDC पुरवतो — मोटर पॉवर पाथपासून पूर्णपणे विलग. पॅनेलच्या दरवाजावरील आपत्कालीन स्टॉप पुशबटन्स यांत्रिकरित्या पंप पॉवर अलग करतात. बाह्य सुरक्षा इंटरलॉक लूप ओल्या-विहिरीतील गॅस शोधणे, पंप स्टेशनच्या प्रवेशावरील दरवाजाचे इंटरलॉक आणि कोणत्याही अपस्ट्रीम उपकरणांपासून थर्मल संरक्षणातून इनपुट स्वीकारतो.
डोर-माउंट केलेले टेक्स्ट डिस्प्ले किंवा कलर टचस्क्रीन रीअल-टाइम संप लेव्हल, पंप स्टेटस, रन तास, स्टार्ट काउंट, मोटर करंट आणि टाइम-स्टॅम्प केलेल्या फॉल्ट इतिहासासह सक्रिय अलार्म प्रदान करते. आकस्मिक मॅन्युअल लॉकआउट टाळण्यासाठी कॉन्फिगर करण्यायोग्य कालबाह्य झाल्यानंतर ऑटो-रिस्टोअरसह, देखभालीसाठी इंटरफेस मॅन्युअल पंप नियंत्रणास समर्थन देते. पॅरामीटर समायोजन — लेव्हल सेटपॉइंट्स, रन-ऑन टाइमर, अल्टरनेशन मोड — पासवर्ड-संरक्षित आहे.
स्टँडर्ड RS485 Modbus RTU पंप स्टेशन टेलीमेट्री युनिटशी जोडते. पर्यायी 4G किंवा इथरनेट क्लाउड गेटवे पंप स्थिती, स्तर डेटा, ऊर्जा वापर आणि अलार्म पुश सूचनांसाठी थेट वेब आणि स्मार्टफोन प्रवेश प्रदान करते. प्रत्येक पंप फॉल्टसाठी ड्राय कॉन्टॅक्ट अलार्म आउटपुट आणि सामान्य उच्च-स्तरीय स्थिती कोणत्याही नेटवर्क-आधारित अलार्मपेक्षा प्राधान्य म्हणून टेलीमेट्री सिस्टमला हार्डवायर केली जाते.
सांडपाणी पंप स्टेशन्समध्ये एक संक्षारक वातावरण असते - हायड्रोजन सल्फाइड, आर्द्रता आणि काही प्रकरणांमध्ये रासायनिक वाफ. रासायनिक-प्रतिरोधक पावडर कोट फिनिशसह गॅल्वनाइज्ड स्टीलपासून बनविलेले संलग्नक आहे. IP55 मानक आहे; कम्प्रेशन ग्रंथींद्वारे सीलबंद केबल एंट्रीसह IP65 बाहेरील किंवा उघडलेल्या स्थापनेसाठी निर्दिष्ट केले आहे. व्हेंटिलेशन फिल्टर सक्रिय कार्बन मीडिया वापरतात जेथे H₂S एक्सपोजर लक्षणीय असते. सर्व अंतर्गत धातूकाम प्लेटेड किंवा स्टेनलेस स्टीलचे असते आणि PCBs हे ओलावा आणि संक्षारक वायूंविरूद्ध समान रीतीने लेपित असतात.
Q1: पॅनेल कोणत्या स्तराचे सेन्सर स्वीकारू शकते आणि ते किती स्तरांवर नियंत्रण ठेवते?
पॅनेल फ्लोट स्विचेस (सामान्यत: चार वेगळे स्तर), हायड्रोस्टॅटिक प्रेशर ट्रान्समीटर (4-20 mA), किंवा अल्ट्रासोनिक सेन्सर स्वीकारते. वेगळ्या फ्लोट्ससह, नियंत्रण पातळी स्टॉप, लीड पंप स्टार्ट, लॅग पंप स्टार्ट आणि उच्च अलार्म आहेत. ॲनालॉग सेन्सरसह, हे सेटपॉइंट्स थेट कंट्रोलरमध्ये प्रोग्राम केले जातात, अधिक लवचिकता आणि रिमोट समायोजितता प्रदान करतात.
Q2: पॅनेल चिंध्या आणि घन पदार्थांपासून पंप अवरोध कसे हाताळते?
कंट्रोलर मोटर करंटचे सतत निरीक्षण करतो. जर विद्युत प्रवाह सामान्य पंपिंग बँडच्या खाली लक्षणीयरीत्या कमी झाला, तर कंट्रोलर संभाव्य अडथळा ओळखतो आणि स्वयंचलित उलट-पुन्हा-प्रयत्न क्रम सुरू करतो. अडथळे दूर करण्यासाठी पंप थोडासा उलटा चालवला जातो, नंतर पुढे पुन्हा सुरू केला जातो. प्रयत्न यशस्वी झाल्यास आणि वर्तमान सामान्य झाल्यास, ऑपरेशन चालू राहील. कॉन्फिगर केलेल्या प्रयत्नांनंतरही ब्लॉकेज कायम राहिल्यास, पंप लॉक केला जातो आणि अलार्म व्युत्पन्न केला जातो.
Q3: ऑपरेशन दरम्यान ड्यूटी पंप अयशस्वी झाल्यास काय होईल?
कंट्रोलर तत्काळ अयशस्वी पंप अनुपलब्ध म्हणून नियुक्त करतो, रोटेशन अनुक्रमात पुढील उपलब्ध पंप निवडतो, तो सुरू करतो आणि फॉल्ट अलार्म वाढवतो. हे स्वयंचलित बदल विलंब न करता पंपिंग सुरू ठेवण्याची खात्री करते. जोपर्यंत गजर मान्य होत नाही आणि दोष दूर होत नाही तोपर्यंत दोषपूर्ण पंप बंदच राहतो.
Q4: अल्टरनेशन कसे कार्य करते आणि मी ते रन-अवर आधारित रोटेशनवर सेट करू शकतो का?
प्रत्येक पूर्ण पंप चक्रानंतर किंवा कॉन्फिगर करण्यायोग्य रन-अवर थ्रेशोल्डवर कोणता पंप लीड म्हणून काम करतो ते बदल. रन-अवर-आधारित रोटेशन सर्व पंपांवर यांत्रिक पोशाख आणि सील लाइफ समान करते. संप रिकामा असताना स्टॉप पॉईंटवर पर्यायी बदल होतो, त्यामुळे चेंजओव्हर दरम्यान उच्च-स्तरीय घटनांचा धोका नाही.
Q5: कोणते संप्रेषण आणि रिमोट अलार्म पर्याय समाविष्ट आहेत?
पॅनेल प्रदान करते: सामान्य अलार्मसाठी व्होल्ट-फ्री रिले संपर्क, उच्च-स्तरीय अलार्म आणि वैयक्तिक पंप फॉल्ट (हार्डवायर टेलीमेट्री कनेक्शनसाठी); स्थानिक SCADA किंवा RTU एकत्रीकरणासाठी मानक म्हणून RS485 Modbus RTU; आणि पुश नोटिफिकेशन अलार्मसह वेब ब्राउझर किंवा स्मार्टफोन ॲपद्वारे थेट रिमोट ऍक्सेससाठी पर्यायी 4G क्लाउड गेटवे.
Q6: पॅनेल बॅकअप जनरेटरवर चालू शकते का?
होय. पॅनेलचे पंप सिक्वेन्सिंग आणि सॉफ्ट स्टार्टर्स किंवा स्टार-डेल्टा स्टार्टर्स इनरश करंट मर्यादित करतात, जे जनरेटरला त्याच्या क्षमतेमध्ये पंप सुरू करण्यास सक्षम करतात. पर्यायी जनरेटर इनपुट सिग्नल बॅकअप पॉवरवर असताना, जनरेटर ओव्हरलोड प्रतिबंधित करून एकाच वेळी चालवण्यास परवानगी असलेल्या पंपांची संख्या कमी करू शकते.
Q7: पॅनेलला कोणत्या देखभालीची आवश्यकता आहे?
दरवाज्याच्या सील, वेंटिलेशन फिल्टर आणि अंतर्गत स्थितीची मासिक व्हिज्युअल तपासणी. पॉवर टर्मिनेशन आणि कॉन्टॅक्टर कंडिशनची त्रैमासिक तपासणी. लेव्हल इनपुट्स, हाय-लेव्हल अलार्म, अल्टरनेशन लॉजिक आणि सेफ्टी डिव्हाइसेसची वार्षिक कार्यात्मक चाचणी. पॅनेलच्या गंज संरक्षण उपायांची दरवर्षी आक्रमक वातावरणात तपासणी केली पाहिजे. पंप सायकल फ्रिक्वेंसीवर अवलंबून बदलण्याचे अंतरालसह संपर्ककर्ता ही प्राथमिक सेवायोग्य वस्तू आहेत.
युनायटेड किंगडममधील प्रादेशिक जल प्राधिकरणाने ग्रामीण आणि उपनगरी भागात 40 हून अधिक सांडपाणी उपसा केंद्रे चालवली, लहान समुदायांचे सांडपाणी गोळा केले आणि ते केंद्रीकृत उपचार कामांसाठी पंप केले. मूलभूत फ्लोट-स्विच रिले लॉजिक वापरून वृद्धत्व नियंत्रण पॅनेलसह अनेक स्थानके 15 ते 25 वर्षे जुनी होती. प्राधिकरणाला पंप ब्लॉकेजेस आणि बिघाडांसाठी वाढत्या कॉल-आउट खर्चाचा सामना करावा लागला, नियोजित तपासणी दरम्यान स्थानकाच्या स्थितीत दृश्यमानता नसणे आणि पुनर्स्थापनेचे भाग सोर्स करण्यात वाढती अडचण.
सध्याच्या रिले-आधारित पॅनल्समध्ये कोणतेही रिमोट मॉनिटरिंग नाही, पंप ब्लॉकेज शोधणे आणि स्वयंचलित पर्याय नाही — प्रत्येक स्टेशनला मॅन्युअल-ड्यूटी स्टँडबायसह एकच पंप चालवला गेला ज्याला बदलण्यासाठी प्रत्यक्ष भेट आवश्यक आहे. स्टँडबाय पंप देखील अलर्ट होईपर्यंत ड्यूटी पंपवरील ब्लॉकेज इव्हेंट्सचा शोध लागला नाही, परिणामी आपत्कालीन कॉल-आउट आणि अधूनमधून सांडपाणी गळती होते. स्टेशन्स 1,500 स्क्वेअर किलोमीटरमध्ये पसरलेली होती, ज्यामुळे रिऍक्टिव्ह मेंटेनन्स संथ आणि खर्चिक होते.
जेव्हा प्राधिकरणाने नियंत्रण प्रणाली अपग्रेड करण्याची योजना आखली, तेव्हा नवीन पॅनेलला सिव्हिल फेरफार न करता विद्यमान वरील-ग्राउंड किऑस्कमध्ये बसवावे लागले, दोन्ही विद्यमान फ्लोट स्विचेस आणि नवीन अल्ट्रासोनिक लेव्हल सेन्सरसह इंटरफेस आणि प्राधिकरणाच्या विद्यमान टेलिमेट्री नेटवर्कद्वारे संप्रेषण करणे आवश्यक होते - UHF रेडिओ आणि ड्राय-आर्म आउट-आऊट-आऊट-आर्म आउट-आऊट-आर्म्स मोडबस डेटा. स्पेसिफिकेशनमध्ये स्वयंचलित बदल, ब्लॉकेज डिटेक्शन आणि सील लीकेज मॉनिटरिंग देखील आवश्यक आहे.
फॅक्टरी-इंजिनियर्ड पॅनेल सोल्यूशनने एकाच पॅकेजमध्ये प्रत्येक आवश्यकता पूर्ण केली. कोणतेही स्ट्रक्चरल काम टाळून किओस्क बॅकप्लेनच्या अचूक माऊंटिंग परिमाणानुसार पॅनेल बांधले गेले. कंट्रोलरने विद्यमान फ्लोट स्विच इनपुट आणि नवीन अल्ट्रासोनिक 4-20 mA सिग्नल दोन्ही स्वीकारले, ज्यामुळे स्टेशन हळूहळू अपग्रेड केले जाऊ शकतात.
पंप ब्लॉकेज डिटेक्शन निर्णायक सिद्ध झाले. तीन स्टेशन्सवरील सुरुवातीच्या चाचण्यांमध्ये असे आढळून आले की अनेक ब्लॉकेज कॉल-आउट्स प्रत्यक्षात मधूनमधून स्नॅग्स होते ज्यांनी स्वतःला साफ केले — पॅनेलच्या स्वयंचलित रिव्हर्स-आणि-पुन्हा-प्रयास क्रमाने ऑपरेटरच्या हस्तक्षेपाशिवाय त्यांचे निराकरण केले. केवळ सततच्या अडथळ्यांनी अलार्म ट्रिगर केला. सील लीकेज मॉनिटरिंगने चालू करताना दोन पंपांमध्ये ओलावा प्रवेश शोधला, ज्यामुळे पंप नियमित सेवेत तैनात करण्यापूर्वी प्री-एम्प्टिव्ह बेअरिंग बदलण्याची परवानगी मिळते.
अलार्म आउटपुट थेट प्राधिकरणाच्या विद्यमान UHF टेलीमेट्री आउटस्टेशनसह इंटरफेस करण्यासाठी कॉन्फिगर केले गेले. SCADA टीमकडे उपलब्ध असलेल्या Modbus डेटासह, प्राधिकरणाने साधे दोष सूचना आणि तपशीलवार स्टेशन विश्लेषण दोन्ही प्राप्त केले.
ड्युअल-पंप स्टेशन्ससाठी (1.5 kW ते 15 kW) कॉन्फिगर केलेले चाळीस प्रीफेब्रिकेटेड पॅनल्स, चार महिन्यांत तयार केले गेले आणि चाचणी केली गेली आणि प्रमाणित कमिशनिंग प्रक्रियेनंतर प्राधिकरणाच्या इलेक्ट्रिकल टीमद्वारे स्थापित केली गेली. पॅनेलमध्ये 7.5 kW आणि त्यावरील पंपांवर सॉफ्ट स्टार्टर्स, सील लीकेज आणि बेअरिंग तापमान निरीक्षण इनपुट, ब्लॉकेज डिटेक्शन लॉजिक आणि फ्लोट आणि अल्ट्रासोनिक लेव्हल सुसंगतता यांचा समावेश आहे. टप्प्याटप्प्याने रोलआउटमध्ये दर महिन्याला सहा स्टेशन अपग्रेड केले गेले, संपूर्ण नेटवर्क आठ महिन्यांच्या आत पूर्ण झाले.
● आपत्कालीन पंप कॉल-आउट्स पहिल्या वर्षात अंदाजे 60% कमी झाले, स्वयंचलित रिव्हर्स-आणि-पुन्हा प्रयत्न करून किरकोळ अडथळे दूर करणे आणि नियोजित देखभाल करण्यास अनुमती देणाऱ्या सील लीकेज मॉनिटरिंगपासून लवकर चेतावणी.
● पंप ऑल्टरनेशन संतुलित रन तास ड्युटी आणि स्टँडबाय पंप बहुतेक स्टेशनवर प्रथमच, यांत्रिक सील आणि बेअरिंग सेवा अंतराल वाढवणे.
● SCADA टीमने साप्ताहिक भौतिक तपासणीवरील पूर्वीच्या अवलंबनाच्या जागी, सर्व ४० स्थानकांवर संपप पातळी, पंप स्थिती आणि धावण्याच्या तासांची रिअल-टाइम दृश्यमानता प्राप्त केली.
● ऑपरेटर्सनी नोंदवले की सर्व स्टेशन्सवरील मानकीकृत पॅनेल लेआउटने दोष शोधणे नाटकीयरित्या सोपे केले आहे, कारण प्रत्येक तंत्रज्ञांना प्रत्येक घटक आणि टर्मिनल कोठे स्थित आहे हे माहित होते.
● अधिकाराने तेव्हापासून नेटवर्क विस्तार कार्यक्रमात आणखी १५ स्थानकांसाठी समान पॅनेल तपशील स्वीकारला आहे.
