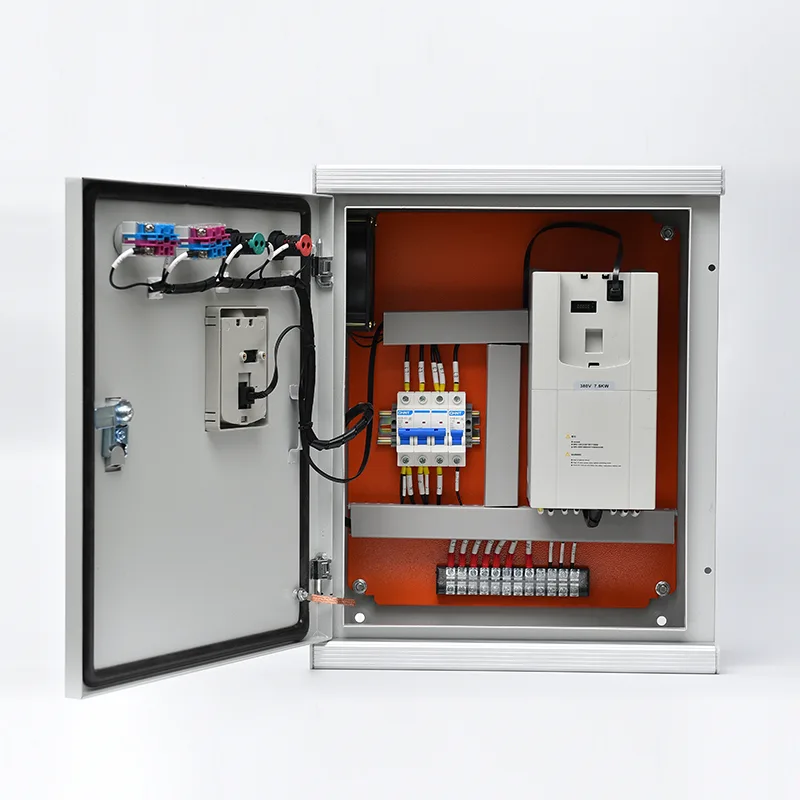

VFD नियंत्रण पॅनेल

IP42 ते IP65 रेट केलेल्या उद्देशाने बांधलेल्या एन्क्लोजरमध्ये ठेवलेले, हे कॅबिनेट सर्व आवश्यक पॉवर आणि कंट्रोल इन्फ्रास्ट्रक्चरसह व्हेरिएबल-फ्रिक्वेंसी ड्राइव्ह युनिट समाकलित करते: इनकमिंग मेन आयसोलेशन, हार्मोनिक शमन आणि मोटार केबल संरक्षणासाठी लाइन आणि लोड रिॲक्टर्स, इनपुट फ्यूजिंग किंवा सर्किट ब्रेकर आउट किंवा व्हीव्हीड आउटफिल सुरक्षा, आवश्यक, आणि एक पूर्ण-वैशिष्ट्यीकृत मोटर संरक्षण संच. मानक व्होल्टेज वर्गांमध्ये (380V, 400V, 480V, 690V) पॉवर रेटिंग 0.75kW ते 630kW पेक्षा जास्त आहे. VFD स्वतः एक उच्च-कार्यक्षमता वेक्टर-नियंत्रण ड्राइव्ह आहे जो शून्य वेगाने पूर्ण टॉर्क वितरीत करतो, स्वयंचलित ऊर्जा ऑप्टिमायझेशन आणि दाब, प्रवाह किंवा तापमान नियमनासाठी एकात्मिक PID नियंत्रकासह. डोअर-माउंट केलेला HMI कीपॅड किंवा टचस्क्रीन स्थानिक नियंत्रण, पॅरामीटर प्रवेश आणि निदान माहिती प्रदान करते, तर Modbus RTU/TCP, Profibus, Profinet, किंवा इथरनेट/IP कम्युनिकेशन पोर्ट्स दूरस्थ पर्यवेक्षण आणि प्लांट-व्यापी ऑटोमेशन सिस्टममध्ये एकत्रीकरण सक्षम करतात. मॅन्युअल बायपास पर्याय — कॉन्टॅक्टर्स किंवा इंटिग्रेटेड ट्रान्सफर स्विच वापरून — ड्राइव्ह सर्व्हिसिंग दरम्यान प्रक्रियेची सातत्य राखण्यासाठी थेट मेन सप्लायमधून मोटर ऑपरेशनला परवानगी देतो. सर्वसमावेशक संरक्षण फंक्शन्समध्ये शॉर्ट सर्किट, ओव्हरलोड, ओव्हरव्होल्टेज, अंडरव्होल्टेज, फेज लॉस, अर्थ फॉल्ट, मोटर स्टॉल आणि ओव्हर टेम्परेचर, देखभाल विश्लेषणासाठी लॉग केलेल्या सर्व ट्रिप इव्हेंट्सचा समावेश होतो.

उत्पादन अनुप्रयोग

जेथे जेथे मोटर-चालित उपकरणे वेग नियंत्रण, ऊर्जा कार्यक्षमता आणि सॉफ्ट स्टार्टिंगचा फायदा घेतात, तेथे VFD नियंत्रण पॅनेल औद्योगिक आणि पायाभूत सुविधांसाठी पूर्ण, पूर्व-अभियांत्रिक ड्राइव्ह सोल्यूशन प्रदान करते.

पाणी आणि सांडपाणी पंपिंग स्टेशन

महानगरपालिका पाणीपुरवठा आणि सांडपाणी प्रक्रिया प्रकल्प दिवसभर बदलत्या मागणीसह मोठे पंप चालवतात. बोअरहोल, बूस्टर किंवा ट्रान्सफर पंप चालवणारे VFD कंट्रोल पॅनल थ्रॉटलिंग व्हॉल्व्हशिवाय स्थिर पाण्याचा दाब किंवा प्रवाह राखण्यासाठी मोटारचा वेग सुधारते - निश्चित-स्पीड डायरेक्ट-ऑन-लाइन ऑपरेशनच्या तुलनेत सामान्यत: 20% ते 40% ऊर्जा बचत साध्य करते. सॉफ्ट-स्टार्ट क्षमता लांब पाइपलाइनमधील वॉटर हॅमर काढून टाकते आणि पंप इम्पेलर्स, शाफ्ट आणि कपलिंगवरील यांत्रिक ताण कमी करते. सांडपाणी ऍप्लिकेशन्समध्ये, स्वयंचलित रॅम्पिंग ओले-हवामानातील पीक इनफ्लो दरम्यान अधिभार ओव्हरफ्लो प्रतिबंधित करते. रिडंडंसी-रेडी कॉन्फिगरेशन ड्यूटी/स्टँडबाय पंप बदलण्याची परवानगी देतात.

औद्योगिक पंखे आणि ब्लोअर्स

पॉवर स्टेशन्स, सिमेंट प्लांट्स, खाणी आणि उत्पादन सुविधांमध्ये मोठे केंद्रापसारक आणि अक्षीय पंखे आदर्श VFD उमेदवार आहेत. कॅबिनेट ज्वलन हवा, एक्झॉस्ट, धूळ काढण्यासाठी किंवा इनलेट वेन किंवा डँपर थ्रॉटलिंग लॉसशिवाय शीतकरण प्रक्रियेसाठी अचूक वायुप्रवाह नियंत्रण सक्षम करते. बॉयलर आणि फर्नेसमध्ये प्रेरित-ड्राफ्ट आणि सक्ती-ड्राफ्ट फॅन्सचे VFD नियंत्रण इष्टतम हवा-ते-इंधन गुणोत्तर राखून ऊर्जा बचत करते. धूर काढणे आणि बोगदा वेंटिलेशन चाहत्यांना कॅबिनेटच्या फायरमनच्या ओव्हरराइड वैशिष्ट्याचा फायदा होतो, ज्यामुळे VFD स्थितीची पर्वा न करता थेट-ऑन-लाइन आपत्कालीन ऑपरेशनला परवानगी मिळते.

कंप्रेसर आणि रेफ्रिजरेशन सिस्टम्स

औद्योगिक रेफ्रिजरेशन, एअर सेपरेशन आणि प्रोसेस गॅस ऍप्लिकेशन्समधील स्क्रू, रेसिप्रोकेटिंग आणि सेंट्रीफ्यूगल कंप्रेसर वेग-नियंत्रित असताना अर्धवट लोडवर सर्वात कार्यक्षमतेने कार्य करतात. व्हीएफडी कंट्रोल पॅनल व्हेरिएबल कूलिंग किंवा प्रक्रियेच्या मागणीशी जुळण्यासाठी कॉम्प्रेसर मोटर गती समायोजित करते, भार/अनलोड सायकलिंग ऊर्जा नुकसान टाळून अचूक सक्शन किंवा डिस्चार्ज प्रेशर राखते. प्रेशर ट्रान्सड्यूसर फीडबॅकसह एकात्मिक पीआयडी नियंत्रण कडक नियमन प्रदान करते आणि प्रवेग रॅम्प नियंत्रण प्लांट इलेक्ट्रिकल सिस्टमवर स्टार्ट-अप चालू वाढ मर्यादित करते.

कन्व्हेयर्स, क्रशर आणि साहित्य हाताळणी

खाण कन्व्हेयर, एकूण क्रशर आणि बल्क मटेरियल हँडलिंग सिस्टम बेल्ट स्लिपेज, मेकॅनिकल शॉक आणि मटेरियल गळती टाळण्यासाठी उच्च प्रारंभिक टॉर्क आणि नियंत्रित प्रवेगाची मागणी करतात. VFD कंट्रोल पॅनल प्रोग्राम करण्यायोग्य प्रवेग रॅम्पसह, गीअरबॉक्सेस, कपलिंग्ज आणि बेल्ट स्प्लिसेसचे संरक्षण करून शून्य गतीपासून पूर्ण टॉर्क प्रदान करते. क्रशर ऍप्लिकेशन्समध्ये, VFD चे वर्तमान मर्यादा कार्य आणि स्टॉल संरक्षण जॅम-मटेरिअल ओव्हरलोड परिस्थितींपासून मोटरचे रक्षण करते.

HVAC थंडगार आणि थंड पाण्याची व्यवस्था

मल्टिपल चिलर्स, कूलिंग टॉवर आणि वॉटर सर्कुलेशन पंप असलेल्या सेंट्रल प्लांट HVAC सिस्टीम इमारतीच्या लोडवर आधारित प्रवाह नियंत्रित करण्यासाठी वापरतात. विभेदक दाबाला प्रतिसाद देणारे दुय्यम थंडगार पाणी पंप, इष्टतम कंडेन्सर पाण्याच्या तापमानासाठी कूलिंग टॉवर फॅन स्पीड कंट्रोल आणि कंडेन्सर वॉटर पंप मॉड्युलेशन या सर्वांचा BACnet किंवा Modbus द्वारे BMS कनेक्टिव्हिटीसह कॅबिनेट-इंटिग्रेटेड VFD नियंत्रणाचा फायदा होतो.

सिंचन आणि कृषी पंपिंग

मोठ्या प्रमाणात केंद्र-पिव्होट, ठिबक आणि पूर सिंचन प्रणालींना वाढत्या हंगामात बदलणारे पाणी वितरण दर आवश्यक असतात. पंप स्टेशनवरील VFD पॅनेल ऑपरेटरला साध्या पोटेंशियोमीटर, एचएमआय किंवा रिमोट टेलीमेट्री सिग्नलद्वारे प्रवाह दर निवडण्यास सक्षम करते — पिकाच्या पाण्याची मागणी आणि उपलब्ध पाणी वाटप यांच्याशी अचूकपणे पंप आउटपुट जुळणे.

तांत्रिक खोल डुबकी

VFD कॅबिनेट सर्व उर्जा व्यवस्थापन, संरक्षण आणि नियंत्रण उपप्रणालींसह व्हेरिएबल-फ्रिक्वेंसी ड्राइव्ह समाकलित करते — एकल, पूर्व-चाचणी केलेल्या संलग्नकांमध्ये संपूर्ण मोटर प्रारंभ आणि गती-नियंत्रण समाधान प्रदान करते.

मुख्य पॉवर पथ आणि सर्किट संरक्षण

इनकमिंग थ्री-फेज सप्लाय कॅबिनेटच्या फुल-लोड करंट प्लस ड्राइव्ह लॉससाठी रेट केलेल्या मुख्य आयसोलेटर किंवा मोल्ड-केस सर्किट ब्रेकरशी जोडतो. इनपुट फ्यूजिंग VFD च्या रेक्टिफायर स्टेजसाठी सेमीकंडक्टर-रेट केलेले (aR) संरक्षण प्रदान करते, I²t समन्वयासह अंतर्गत दोषांदरम्यान डायोड खराब होण्यापूर्वी फ्यूज साफ करणे सुनिश्चित करते. इनपुट हार्मोनिक वर्तमान विकृती कमी करण्यासाठी आणि पुरवठा-साइड व्होल्टेज स्पाइक्सपासून ड्राइव्हच्या डीसी बस कॅपेसिटरचे संरक्षण करण्यासाठी लाइन रिॲक्टर किंवा डीसी लिंक चोकचा मानक म्हणून समावेश केला जातो. लक्षणीय पार्श्वभूमी हार्मोनिक विकृती किंवा मागणी असलेल्या युटिलिटी कनेक्शन आवश्यकता असलेल्या इंस्टॉलेशन्ससाठी, एक निष्क्रिय हार्मोनिक फिल्टर किंवा सक्रिय फ्रंट-एंड रेक्टिफायर पर्याय केला जाऊ शकतो.

VFD ड्राइव्ह तंत्रज्ञान

कॅबिनेटचे हृदय एक उच्च-कार्यक्षमता वेक्टर-नियंत्रण VFD आहे ज्यामध्ये सहाव्या पिढीचे IGBT पॉवर मॉड्यूल आणि हाय-स्पीड DSP किंवा FPGA कंट्रोल कोर आहे. ओपन-लूप आणि क्लोज-लूप वेक्टर कंट्रोल मोड्स उपलब्ध आहेत — स्टँडर्ड पंप आणि फॅन ड्युटीसाठी ओपन-लूप, हाय-टॉर्कसाठी एन्कोडर फीडबॅकसह बंद-लूप, एक्सट्रूडर किंवा होइस्ट सारख्या कमी-स्पीड ॲप्लिकेशन्स. ड्राइव्ह मोटार अकौस्टिक नॉइज आणि ड्राईव्ह लॉस दरम्यान संतुलित, आपोआप ऑप्टिमाइझ केलेल्या स्विचिंग फ्रिक्वेंसीसह पल्स-रुंदी-मॉड्युलेटेड वेव्हफॉर्म आउटपुट करते. मुख्य ड्राइव्ह वैशिष्ट्यांमध्ये हे समाविष्ट आहे:

●  स्थिर कमी-स्पीड ऑपरेशनसाठी स्वयंचलित टॉर्क बूस्ट आणि स्लिप भरपाई

● फ्लाइंग-स्टार्ट क्षमता ट्रिप न करता कोस्टिंग मोटर पकडण्यासाठी

●  यांत्रिक अनुनाद टाळण्यासाठी प्रोग्रामेबल स्किप फ्रिक्वेन्सी

●  सेटपॉईंट रॅम्प, स्लीप/वेक लॉजिक आणि पंप स्टेजिंग ऍप्लिकेशन्ससाठी ड्युअल-चॅनल फीडबॅकसह एकात्मिक PID कंट्रोलर

आउटपुट फिल्टरिंग आणि मोटर संरक्षण

कॅबिनेट आणि मोटरमधील केबल अंतरावर अवलंबून, आउटपुट फिल्टरिंग समाविष्ट केले आहे:

dV/dt फिल्टर: केबलसाठी मोटर टर्मिनल्सवर व्होल्टेज वाढण्याची वेळ आणि पीक व्होल्टेज सुमारे 100-150m पर्यंत चालते.

साइन फिल्टर: 150m पेक्षा जास्त केबल चालविण्यासाठी आणि मोटर वाइंडिंग इन्सुलेशन व्होल्टेज तणावासाठी संवेदनशील असलेल्या सबमर्सिबल पंप ऍप्लिकेशनसाठी जवळ-साइनसॉइडल वेव्हफॉर्म प्रदान करते

ड्यूटी/स्टँडबाय मोटर निवडीसाठी आउटपुट कॉन्टॅक्टर्स आवश्यक तेथे एकत्रित केले जातात. मोटर संरक्षण कार्ये — थर्मल ओव्हरलोड, फेज लॉस, वर्तमान असंतुलन, स्टॉल डिटेक्शन, अंडरलोड (ड्राय-रन), आणि अर्थ फॉल्ट — ड्राइव्हच्या सॉफ्टवेअरमध्ये सतत चालतात आणि निर्दिष्ट केल्यावर बाह्य ओव्हरलोड रिलेद्वारे पूरक असतात.

बायपास कॉन्फिगरेशन आणि प्रक्रिया सातत्य

मॅन्युअल बायपास सर्किट — ड्यूटी-रेट केलेले कॉन्टॅक्टर्स किंवा यांत्रिकरित्या इंटरलॉक केलेले ट्रान्सफर स्विचसह बांधलेले — VFD सर्व्हिसिंगसाठी वेगळे असताना मोटरला थेट मुख्य पुरवठ्यावरून चालवता येते. बायपास ऑफ-लोड ट्रान्सफरसाठी डिझाइन केले आहे: VFD आणि बायपास मोड दरम्यान स्विच करण्यापूर्वी मोटर थांबवणे आवश्यक आहे. इंटिग्रेटेड इलेक्ट्रिकल आणि मेकॅनिकल इंटरलॉकिंग ड्राइव्ह आउटपुट टर्मिनल्समध्ये मेन पॉवरचा अनवधानाने बॅक-फीडिंग प्रतिबंधित करते, ज्यामुळे आपत्तीजनक नुकसान होते. एक पर्यायी स्वयंचलित बायपास कॉन्फिगरेशन क्रिटिकल ॲप्लिकेशन्समध्ये प्रक्रियेची सातत्य राखून, VFD ट्रिपवर सीमलेस ड्राइव्ह-टू-मेन ट्रान्सफर व्यवस्थापित करण्यासाठी प्रोग्रामेबल लॉजिक रिले किंवा लहान PLC वापरते.

मल्टी-मोटर आणि सिंक्रोनाइझ कॉन्फिगरेशन

ज्या ऍप्लिकेशन्ससाठी एकाधिक मोटर्सने एकच ड्राइव्ह (अनुक्रमिक कर्तव्य) सामायिक करणे आवश्यक आहे, कॅबिनेटमध्ये पीएलसी-आधारित अनुक्रम लॉजिकसह प्रति-मोटर आउटपुट कॉन्टॅक्टर्स समाविष्ट आहेत. मल्टी-मोटर ऍप्लिकेशन्ससाठी सिंक्रोनाइझ गतीची आवश्यकता असते — जसे की ट्विन कन्व्हेयर्स किंवा मल्टी-फॅन एअर-कूल्ड कंडेन्सर — वैयक्तिक आउटपुट इनव्हर्टर सामान्य DC बसमधून चालवले जातात किंवा मास्टर/स्लेव्ह स्पीड आणि टॉर्क नियंत्रणासह हाय-स्पीड इंटर-ड्राइव्ह कम्युनिकेशनद्वारे सिंक्रोनाइझ केले जातात.

कंट्रोल इंटरफेस, कम्युनिकेशन आणि HMI

डोअर-माउंट ऑपरेटर इंटरफेस स्थानिक प्रारंभ/थांबा, गती संदर्भ (पोटेंशियोमीटर किंवा कीपॅड एंट्रीद्वारे), मोड निवड (VFD/बायपास/ऑफ), आणि सिस्टम स्थिती संकेत प्रदान करतो. एक ग्राफिकल HMI टचस्क्रीन जटिल मल्टी-मोटर किंवा प्रोसेस-लूप ऍप्लिकेशन्ससाठी उपलब्ध आहे, रिअल-टाइम ऑपरेटिंग पॅरामीटर्स, ट्रेंड डेटा, अलार्म लॉग आणि ऊर्जा वापर मेट्रिक्स प्रदर्शित करते.

कम्युनिकेशन पोर्ट सर्व प्रमुख औद्योगिक प्रोटोकॉलला समर्थन देतात: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP, आणि BACnet. ड्राइव्ह सर्वसमावेशक डेटा सेट — वेग, करंट, टॉर्क, पॉवर, डीसी बस व्होल्टेज, तापमान, धावण्याचे तास आणि उर्जेचा वापर — पर्यवेक्षी SCADA, DCS किंवा BMS कडे दाखवतो. रिमोट स्टार्ट/स्टॉप आणि स्पीड संदर्भ आदेश स्वीकारले जातात, हृदयाचा ठोका टाइमआउट आणि संप्रेषण गमावल्यास कॉन्फिगर करण्यायोग्य फॉलबॅक धोरणांसह.

संलग्नक आणि पर्यावरणीय रचना

फ्लोअर-स्टँडिंग कॅबिनेट 1.5 मिमी ते 2.0 मिमी गॅल्वनाइज्ड किंवा स्टेनलेस स्टील शीट, सतत वेल्डेड आणि पावडर-लेपित आहे. संरक्षण रेटिंग IP42 ते IP65 सूट साइट अटी:

●  IP42/IP43: इनडोअर इलेक्ट्रिकल रूम आणि मोटर कंट्रोल सेंटर

●  IP54/IP55: धूळ-प्रवण औद्योगिक वातावरण, पंप स्टेशन आणि अर्ध-उघड स्थाने

●  IP65: पाऊस आणि धुळीच्या प्रदर्शनासह बाहेरची स्थापना

थर्मल मॅनेजमेंटमध्ये नैसर्गिक संवहन, तापमान-नियंत्रित पंख्यांसह फिल्टर केलेले सक्तीचे वायुवीजन आणि उच्च-शक्ती किंवा उच्च-ॲम्बियंट इंस्टॉलेशन्स, एअर-टू-एअर हीट एक्सचेंजर्स किंवा एअर कंडिशनिंग युनिट्सचे गणना केलेले संयोजन वापरले जाते. कॅबिनेटच्या अंतर्गत तापमान वाढीची पडताळणी VFD निर्मात्याच्या कमाल ऑपरेटिंग तापमानाच्या गणनेद्वारे केली जाते, विशेषत: 40°C ते 50°C परिवेश डेरेटिंगवर अवलंबून असते.

चाचणी आणि प्रमाणन

प्रत्येक VFD मंत्रिमंडळ एक परिभाषित फॅक्टरी स्वीकृती चाचणी घेते: पॉवर-सर्किट सातत्य आणि इन्सुलेशन प्रतिरोध, VFD पॅरामीटर अपलोड आणि मंजूर पॅरामीटर शेड्यूल विरुद्ध पडताळणी, कंट्रोल वायरिंग पॉइंट-टू-पॉइंट, स्टार्ट/स्टॉपचे फंक्शनल सिम्युलेशन, स्पीड कंट्रोल, बायपास ट्रान्सफर (जेथे फिट आहे), आणि सुरक्षा इंटरलॉक व्हेरिफिकेशन. संपूर्ण FAT दस्तऐवजीकरण प्रदान केले आहे. कॅबिनेटची रचना आणि बांधणी IEC 61439-1/2 मध्ये केली आहे, सर्व घटक CE-चिन्हांकित आणि आवश्यक असेल तेथे UL प्रमाणपत्र उपलब्ध आहेत.

वारंवार विचारले जाणारे प्रश्न

Q1: VFD आणि VFD कंट्रोल पॅनेल खरेदी करण्यात काय फरक आहे?

स्टँडअलोन VFD ला संपूर्ण स्थापनेसाठी अतिरिक्त घटकांची आवश्यकता असते: अपस्ट्रीम सर्किट ब्रेकर किंवा फ्यूज, लाइन आणि लोड रिॲक्टर्स, लांब केबल चालवण्यासाठी आउटपुट फिल्टर, ड्राइव्ह सेवेदरम्यान प्रक्रियेत सातत्य आवश्यक असल्यास बायपास सर्किट आणि थर्मल व्यवस्थापनासह एक संलग्नक. VFD कंट्रोल पॅनल या सर्वांचे — प्री-इंजिनियर, प्री-वायर्ड आणि प्री-टेड — एकाच असेंब्लीमध्ये एकत्रित करते. हे ऑन-साइट डिझाइन अज्ञात दूर करते, इंस्टॉलेशन वेळ कमी करते आणि संपूर्ण मोटर ड्राइव्ह सिस्टमसाठी एकल पॉइंट वॉरंटी प्रदान करते.

Q2: कोणते पॉवर रेटिंग आणि व्होल्टेज उपलब्ध आहेत?

मानक कॉन्फिगरेशन 380V, 400V, 480V आणि 690V थ्री-फेज सप्लायमध्ये 0.75kW ते 630kW कव्हर करतात. विनंतीनुसार उच्च पॉवर रेटिंग उपलब्ध आहेत. प्रत्येक कॅबिनेट तुम्ही प्रदान केलेल्या विशिष्ट मोटर नेमप्लेट डेटासाठी तयार केले आहे — पॉवर, व्होल्टेज, पूर्ण-लोड करंट आणि कर्तव्य.

Q3: मोटार केबल कॅबिनेट आणि मोटर दरम्यान किती अंतर चालू शकते?

केबल लांबीची मर्यादा स्थापित केलेल्या आउटपुट फिल्टरिंगवर अवलंबून असते. फिल्टरिंगशिवाय, VFD निर्माता सामान्यत: 50m पर्यंत केबल रन मर्यादित करतो. एक dV/dt फिल्टर हे अंदाजे 150m पर्यंत वाढवते. साइन फिल्टर केबल 300m च्या पुढे चालण्याची परवानगी देतो आणि अज्ञात किंवा वृद्ध वाइंडिंग इन्सुलेशनसह सबमर्सिबल पंप आणि मोटर्ससाठी जोरदार शिफारस केली जाते. तुमच्या इन्स्टॉलेशन डेटावर आधारित आम्ही योग्य आउटपुट फिल्टर निवडू.

Q4: कॅबिनेट एकाधिक मोटर्स नियंत्रित करू शकते?

होय, अनेक कॉन्फिगरेशनमध्ये: अनुक्रमिक कर्तव्य (एक VFD, एकाधिक मोटर्स, सक्रिय मोटर निवडणाऱ्या आउटपुट कॉन्टॅक्टर्ससह एका वेळी फक्त एकच चालते), सिंक्रोनस मल्टी-मोटर (एका कॅबिनेटमध्ये अनेक VFDs डीसी बस सामायिक करतात किंवा मास्टर/स्लेव्ह स्पीड मॅचिंगसाठी संप्रेषण करतात), किंवा स्वतंत्र नियंत्रण (मल्टीपल कॅबिनेट) मध्ये. आम्हाला तुमचा अर्ज सांगा आणि आम्ही योग्य टोपोलॉजी अभियंता करू.

Q5: VFD कंट्रोल पॅनल माझ्या प्लांट SCADA किंवा DCS सह कसे एकत्रित होते?

VFD चे कम्युनिकेशन पोर्ट — Modbus RTU, Modbus TCP, Profibus, Profinet, इथरनेट/IP, किंवा BACnet — तुमच्या पर्यवेक्षी प्रणालीशी थेट कनेक्ट होते. सर्व ऑपरेशनल डेटा, अलार्म आणि डायग्नोस्टिक्स उपलब्ध आहेत. नेटवर्क अयशस्वी झाल्यास सुरक्षित ऑपरेशन सुनिश्चित करण्यासाठी कॉन्फिगर करण्यायोग्य संप्रेषण-तोटा वर्तनासह द्वि-मार्ग नियंत्रण (रिमोट स्टार्ट/स्टॉप, स्पीड संदर्भ) समर्थित आहे.

Q7: कॅबिनेटला कोणती देखभाल आवश्यक आहे?

नियमित देखभाल करणे सोपे आहे: अर्ध-वार्षिक स्वच्छता किंवा वेंटिलेशन फिल्टर बदलणे, पॉवर टर्मिनेशनची वार्षिक थर्मोग्राफिक तपासणी आणि बायपास सर्किट आणि सुरक्षा इंटरलॉकची वार्षिक कार्यात्मक चाचणी. व्हीएफडीमध्ये स्वतःच्या डीसी लिंक कॅपेसिटर आणि कूलिंग फॅन्ससाठी एक निर्दिष्ट सेवा जीवन आहे — सामान्यत: ऑपरेटिंग परिस्थितीनुसार 5 ते 10 वर्षे — आणि हे बदलण्यायोग्य घटक आहेत. संपूर्ण देखभाल वेळापत्रक ऑपरेशन मॅन्युअलमध्ये दस्तऐवजीकरण केले आहे.

Q8: कॅबिनेट धूळयुक्त किंवा उच्च-तापमानाच्या वातावरणात कार्य करू शकते?

होय. तुमच्या साइटच्या परिस्थितीनुसार एन्क्लोजर प्रोटेक्शन रेटिंग आणि थर्मल मॅनेजमेंट स्ट्रॅटेजी निवडली जाते. धुळीच्या वातावरणासाठी, फाईन-फिल्ट्रेशन इनटेक फिल्टरसह IP55 किंवा IP65 निर्दिष्ट केले आहेत. 40°C पेक्षा जास्त वातावरणीय तापमानासाठी, VFD डिरेटिंग, कॅबिनेट एअर कंडिशनिंग किंवा एअर-टू-वॉटर हीट एक्सचेंजर्स सुरक्षित अंतर्गत परिस्थिती सुनिश्चित करतात. आम्ही अभियांत्रिकी टप्प्यात तुमच्या साइट डेटाचे मूल्यांकन करू आणि योग्य पर्यावरणीय कठोरता प्रस्तावित करू.

M5 ग्राहक स्पॉटलाइट

एक प्रादेशिक जल उपयुक्तता - पंप स्टेशन आधुनिकीकरण कार्यक्रम

पार्श्वभूमी

दक्षिण अमेरिकेतील प्रादेशिक जल युटिलिटीने सुमारे 2 दशलक्ष लोकसंख्येला सेवा देत, त्याच्या वितरण नेटवर्कवर 60 पेक्षा जास्त बोअरहोल आणि बूस्टर पंप स्टेशन चालवले. प्रवाह नियंत्रणासाठी थ्रॉटलिंग व्हॉल्व्हसह स्थिर-स्पीड डायरेक्ट-ऑन-लाइन स्टार्टर्स वापरून अनेक पंप स्टेशन दशके जुनी होती. युटिलिटीला ऊर्जेचा वाढता खर्च, पाण्याचा हातोडा आणि यांत्रिक ताणामुळे वारंवार पंप आणि पाईपवर्कमध्ये बिघाड आणि अप्रचलित कंट्रोल हार्डवेअरसाठी पार्ट्स रिप्लेसमेंट करण्यात अडचण निर्माण झाली.

आव्हान

प्रथम 20 सर्वात मोठ्या स्थानकांना लक्ष्य करून टप्प्याटप्प्याने VFD नियंत्रणासह पंप स्टेशनचे आधुनिकीकरण करण्यासाठी युटिलिटी निवडली गेली. प्रत्येक स्टेशनने एक समान प्रोफाइल सादर केले: दोन ते चार ड्यूटी/स्टँडबाय पंप सेट (45kW ते 200kW), लांब मोटर केबल चालते (अनेकदा 150m ते सबमर्सिबल बोअरहोल पंप), दुर्गम ठिकाणी धुळीने भरलेले अर्ध-बाहेरचे वातावरण आणि जटिल प्रणाली देखभालीसाठी मर्यादित ऑन-साइट विद्युत समर्थन.

विशिष्ट मर्यादांचा समावेश आहे:

●  VFD सोल्यूशनमध्ये मोटार वाइंडिंग इन्सुलेशन खराब न करता सबमर्सिबल पंपांपर्यंत लांब केबल चालवणे आवश्यक होते

●  VFD सर्व्हिसिंग दरम्यान पाणी पुरवठा राखण्यासाठी मॅन्युअल बायपास अनिवार्य होता, कारण अनेक स्टेशन्समध्ये स्टँडबाय पंप रिडंडंसी नाही

●  खर्चिक साइट भेटी कमी करण्यासाठी रिमोट मॉनिटरिंग क्षमता आवश्यक होती

●  इलेक्ट्रिकल इंस्टॉलेशन किमान VFD कमिशनिंग अनुभवासह स्थानिक कंत्राटदारांनी पूर्ण केले पाहिजे

आमची VFD कंट्रोल पॅनेल का निवडावी?

दोन्ही घटक-स्रोत VFD रेट्रोफिट्स आणि एकात्मिक VFD कंट्रोल पॅनल्सचे मूल्यमापन केल्यानंतर, युटिलिटीने कॅबिनेट दृष्टिकोन निवडला. फायदे स्पष्ट होते:

●  प्रत्येक कॅबिनेट विशिष्ट केबल लांबी आणि मोटर इन्सुलेशन प्रकाराशी जुळलेल्या आउटपुट साइन फिल्टरसह फॅक्टरी-इंजिनियर केलेले होते, ज्यामुळे परावर्तित वेव्ह व्होल्टेज स्पाइक्समुळे मोटर वाइंडिंगचे नुकसान होण्याचा कोणताही धोका नाहीसा होतो.

●  एकात्मिक मॅन्युअल बायपास सर्किट, प्री-वायर केलेले आणि चाचणी केलेले, कोणत्याही VFD सेवा कार्यक्रमादरम्यान पाणीपुरवठा सुरू राहील असा विश्वास युटिलिटीला दिला.

●  डोअर-माउंट केलेले HMI आणि पूर्णपणे पॅरामीटराइज्ड VFD पंप वक्र डेटा, PID दाब नियंत्रण सेटिंग्ज आणि युटिलिटीच्या मानक संरक्षण थ्रेशोल्डसह फॅक्टरी-लोड केलेले होते — स्थानिक कंत्राटदारांना फक्त मुख्य पुरवठा, पंप मोटर आणि प्रेशर ट्रान्सड्यूसर कनेक्ट करून प्रत्येक कॅबिनेट सुरू करण्यास सक्षम करते

●  प्रत्येक कॅबिनेटमधील GPRS/4G रिमोट मॉनिटरिंग मॉड्यूल्सने ऑपरेशनल डेटा प्रसारित केला — प्रवाह, दाब, ऊर्जा वापर, धावण्याचे तास, अलार्म स्थिती — थेट युटिलिटीच्या केंद्रीय SCADA प्लॅटफॉर्मवर

फाईन-फिल्ट्रेशन इनटेक आणि सनशेड कॅनॉपीज असलेले IP55-रेट केलेले एन्क्लोजर धुळीच्या, उघड्या पंप स्टेशनच्या वातावरणास अनुकूल आहेत

तैनाती

वीस VFD कॅबिनेट (45kW ते 200kW) तयार करण्यात आले होते, प्रत्येकामध्ये आउटपुट साइन फिल्टर, मॅन्युअल बायपास, IP55 एन्क्लोजर, GPRS रिमोट टेलीमेट्री आणि प्री-कॉन्फिगर केलेले PID प्रेशर कंट्रोल होते. कॅबिनेट पूर्ण, फॅक्टरी-चाचणी युनिट म्हणून पाठवले गेले. स्थानिक विद्युत कंत्राटदारांनी 10 महिन्यांच्या कार्यक्रमात अनुक्रमाने कॅबिनेट स्थापित केले आणि कार्यान्वित केले. निर्मात्याच्या अभियंत्यांनी पहिल्या तीन स्टेशनसाठी व्हिडिओ लिंकद्वारे रिमोट कमिशनिंग सपोर्ट प्रदान केला होता; त्यानंतरची स्टेशने प्रमाणित कागदपत्रांचा वापर करून स्थानिक संघांद्वारे स्वतंत्रपणे कार्यान्वित करण्यात आली.

परिणाम

मागील थ्रॉटलिंग-व्हॉल्व्ह ऑपरेशनच्या तुलनेत 20 आधुनिक स्टेशन्सवरील ऊर्जेचा वापर सरासरी 32% ने कमी झाला, VFDs पंप गती प्रणालीच्या मागणीशी तंतोतंत जुळतात.

पंप आणि पाईपवर्क देखभाल खर्च लक्षणीयरीत्या कमी झाला: वॉटर हॅमर इव्हेंट्स काढून टाकण्यात आले आणि पंप बेअरिंग आणि सीलचे आयुष्य सॉफ्ट-स्टार्ट रॅम्पिंगद्वारे वाढवले ​​गेले.

250m पर्यंत केबल चालवणाऱ्या 20 स्टेशनवर एकही मोटर इन्सुलेशन बिघाड झाला नाही, ज्याने साइन फिल्टर स्पेसिफिकेशन प्रमाणित केले.

युटिलिटीची सेंट्रल ऑपरेशन्स टीम आता एकाच SCADA डॅशबोर्डवरून सर्व 20 स्टेशन्सचे निरीक्षण करते, कोणत्याही पंप ट्रिप किंवा दबाव विचलनासाठी स्वयंचलित एसएमएस अलार्म प्राप्त करते - प्रतिक्रियाशील साइट भेटी 60% पेक्षा कमी करतात.

पहिल्या टप्प्याच्या यशामुळे युटिलिटीने उर्वरित 40 पंप स्टेशन्सपर्यंत कार्यक्रमाचा विस्तार केला, त्याच VFD कॅबिनेट स्पेसिफिकेशनवर मानकीकरण केले आणि संपूर्ण नेटवर्कवर एकसमान देखभाल प्रशिक्षण आणि सुटे भागांची यादी सक्षम केली.
